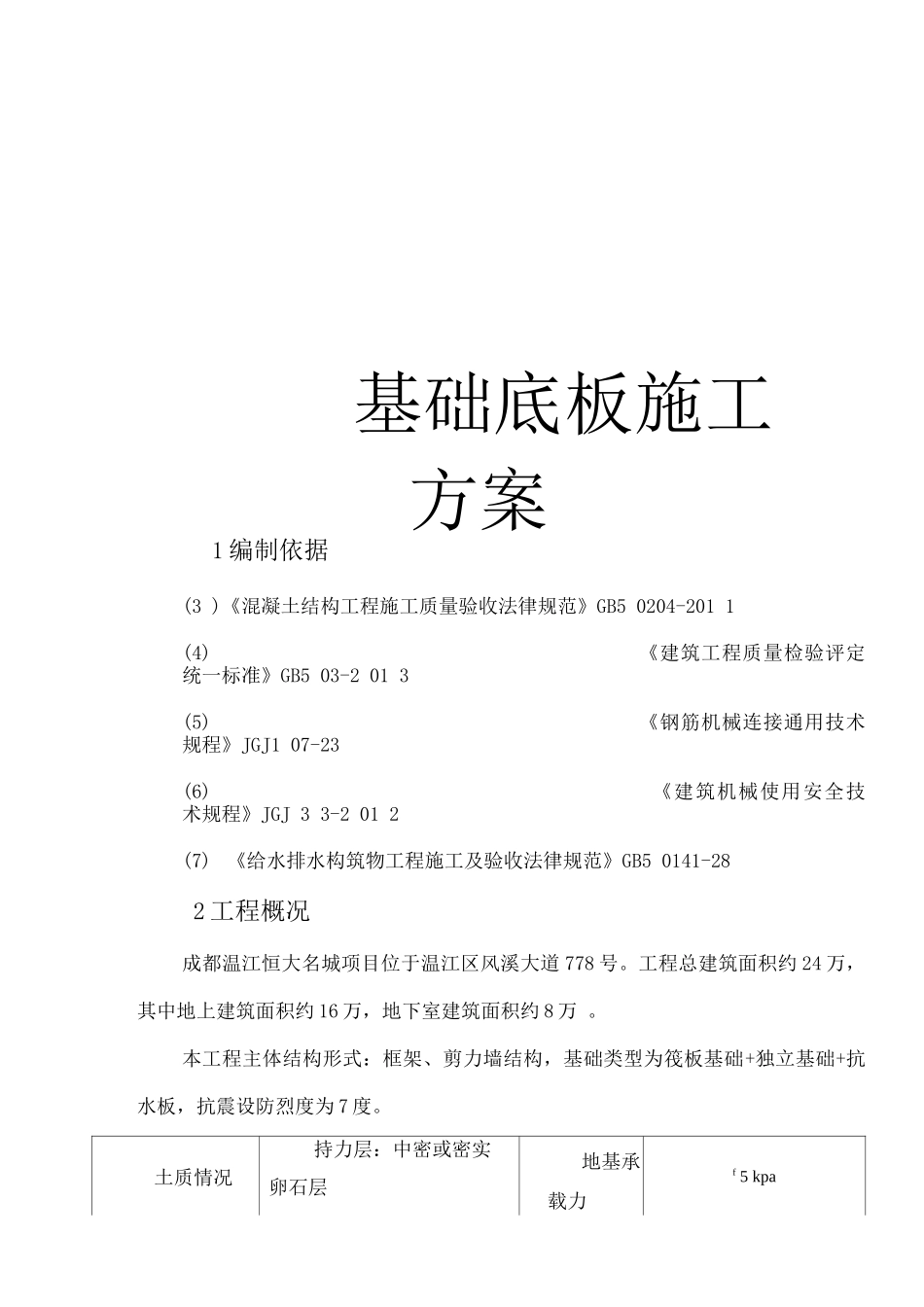

基础底板施工方案

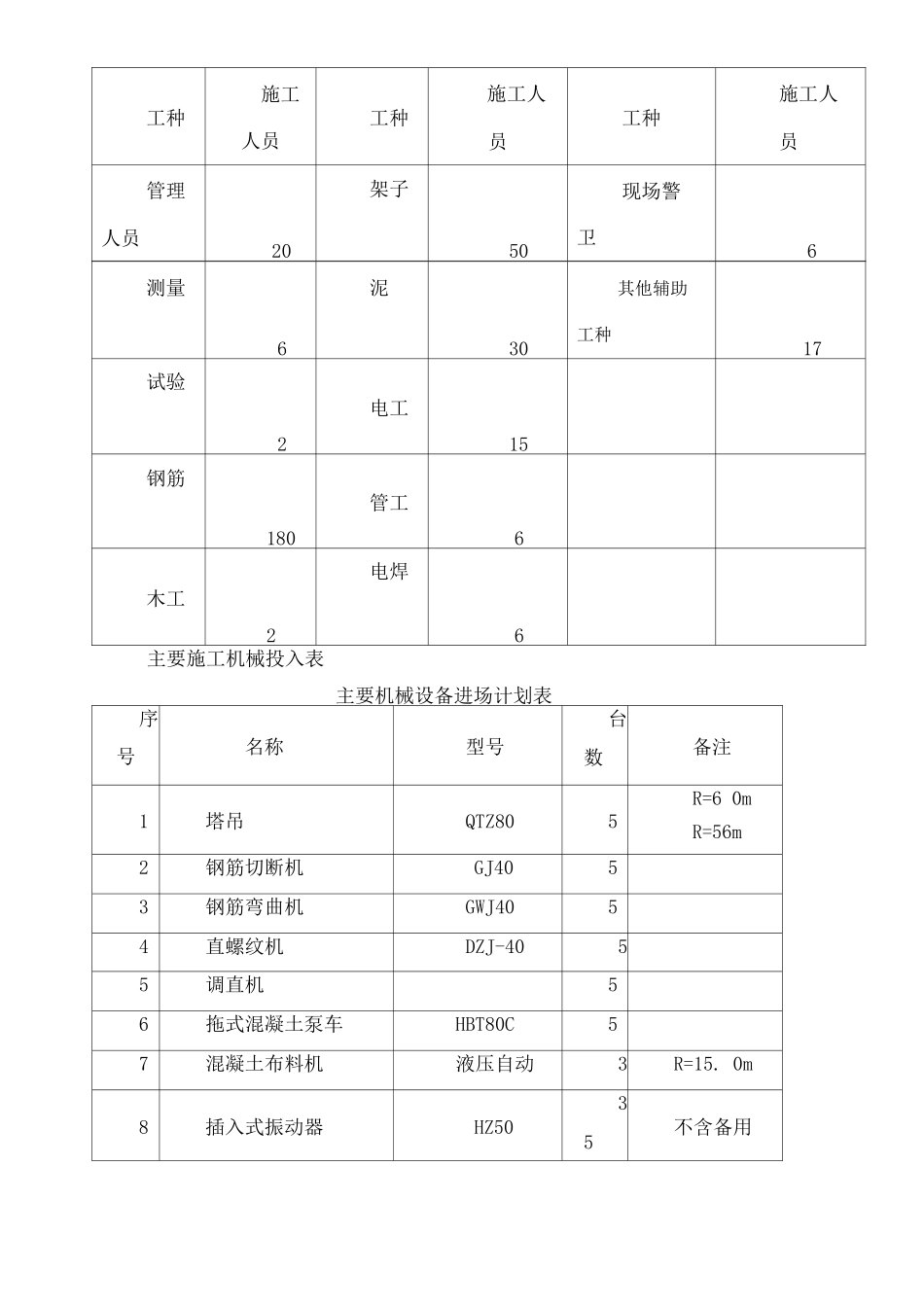

基础底板施工方案1 编制依据(3 )《混凝土结构工程施工质量验收法律规范》GB5 0204-201 1(4)《建筑工程质量检验评定统一标准》GB5 03-2 01 3(5)《钢筋机械连接通用技术规程》JGJ1 07-23(6) 《建筑机械使用安全技术规程》JGJ 3 3-2 01 2(7) 《给水排水构筑物工程施工及验收法律规范》GB5 0141-282 工程概况成都温江恒大名城项目位于温江区风溪大道 778 号。工程总建筑面积约 24 万，其中地上建筑面积约 16 万，地下室建筑面积约 8 万 。本工程主体结构形式：框架、剪力墙结构，基础类型为筏板基础+独立基础+抗水板，抗震设防烈度为 7 度。土质情况持力层：中密或密实卵石层地基承载力f 5 kpa地基类别基础结构形式基础底板(mm )墙体尺寸(mm )钢筋规格(mm )本工程采纳筏板+独立基础，基础底板厚度为 4~1 5 mm 不等,由于本工程工期紧，工作量大，为保证施工的正常进行，特编制本基础底板施工方案。3 底板施工部署3.1 现场平面布置基础底板施工阶段，每段砼浇注均使用 2 台 HBT80 型混凝土输送泵（地泵）和 1 台47 米臂长得汽车泵（天泵）以完成基础底板砼的浇注工作。3.2 施工流水段的划分（1）地下室施工阶段，主楼范围内以后浇带为界一起施工至切.0（2）主楼标准层以每栋楼为一个施工段。（3）地下室中庭施工划分为 20 段，总体施工以所示顺序组织流水施工。3. 3 劳动力及设备组织本工程平面面积较大，工程量较大，工期紧张，根据以上因素，结合施工图，车库基础底板以后浇带为界划分施工流水段。其中主楼部分筏板基础组织平行施工，其余地下室车库基础底板组织流水施工，在主楼施工进入标准层后插入施工。底板施工劳动力投入表工种施工人员工种施工人员工种施工人员管理人员20架子50现场警卫6测量6泥30其他辅助工种17试验2电工15钢筋180管工6木工2电焊6主要施工机械投入表主要机械设备进场计划表序号名称型号台数备注1塔吊QTZ805R=6 0mR=56m2钢筋切断机GJ4053钢筋弯曲机GWJ4054直螺纹机DZJ-4055调直机56拖式混凝土泵车HBT80C57混凝土布料机液压自动3R=15. 0m8插入式振动器HZ5035不含备用4 主要施工方法和技术措施4. 1 人工清槽4. 1. 1 基槽开挖时，根据设计要求在基底标高以上预留 1〜3 0 0mm 厚土层，再小挖机+人工配合件底至设计基底标高并机械打钎。人工清槽时，必须由测量员提前抄测基底标高控制点,按标高控制点将余土全部挖出，并保证基底标高的准确无误，防止超挖。集水坑、电...
