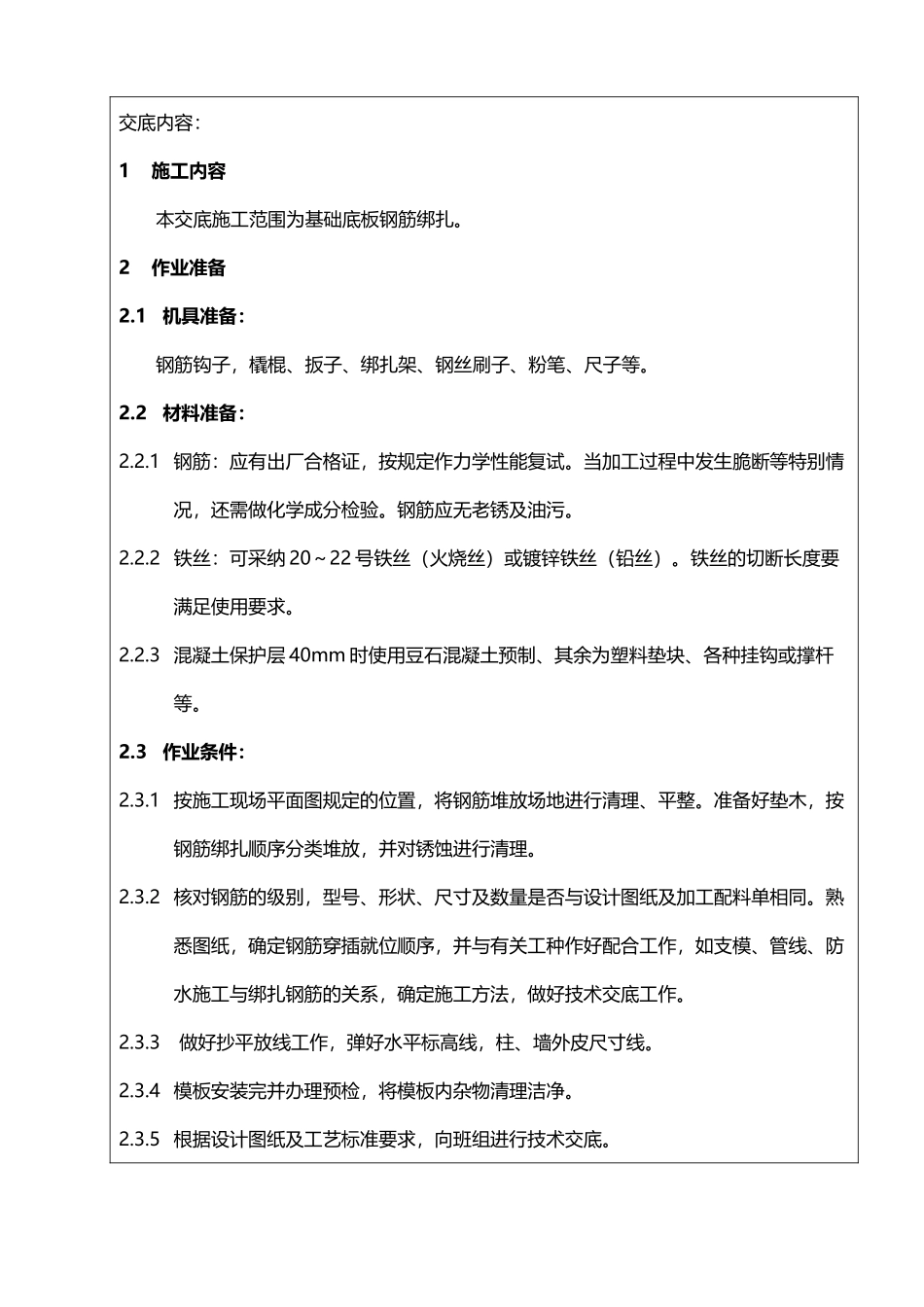

基础底板钢筋绑扎(6 页)Good is good, but better carries it.精益求精，善益求善。技术交底记录 工程名称新月溪公园工程标段五项目施工单位武汉博宏建设有限公司交底部位YCD1 基础底板工序名称钢筋绑扎交底内容：1施工内容本交底施工范围为基础底板钢筋绑扎。2作业准备2.1机具准备：钢筋钩子，橇棍、扳子、绑扎架、钢丝刷子、粉笔、尺子等。2.2材料准备：2.2.1 钢筋：应有出厂合格证，按规定作力学性能复试。当加工过程中发生脆断等特别情况，还需做化学成分检验。钢筋应无老锈及油污。2.2.2 铁丝：可采纳 20～22 号铁丝（火烧丝）或镀锌铁丝（铅丝）。铁丝的切断长度要满足使用要求。2.2.3 混凝土保护层 40mm 时使用豆石混凝土预制、其余为塑料垫块、各种挂钩或撑杆等。2.3作业条件：2.3.1 按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整。准备好垫木，按钢筋绑扎顺序分类堆放，并对锈蚀进行清理。2.3.2 核对钢筋的级别，型号、形状、尺寸及数量是否与设计图纸及加工配料单相同。熟悉图纸，确定钢筋穿插就位顺序，并与有关工种作好配合工作，如支模、管线、防水施工与绑扎钢筋的关系，确定施工方法，做好技术交底工作。2.3.3 做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线。2.3.4 模板安装完并办理预检，将模板内杂物清理洁净。2.3.5 根据设计图纸及工艺标准要求，向班组进行技术交底。3施工工艺及施工操作要点底板施工采纳 C30P6 抗渗混凝土。3.1工艺流程 弹线→摆放底板地梁下筋→绑扎底板、地梁下筋→搭设马凳→摆放底板、地梁上筋→绑扎地梁上筋→绑扎底板上筋→墙柱插筋→验收3.2施工操作要点及要求3.2.1 本工程基础底板按非抗震施工，混凝土为 C30。3.2.2 本工程底板钢筋连接采纳绑扎搭接。3.2.3 弹线基础底板及地梁钢筋绑扎之前，应在防水保护层上根据结构底板钢筋网的间距，先用黑墨弹出控制轴线、墙边线、暗柱边线及地梁边线，暗柱柱及门窗洞口位置用红油漆做好标志，再用红线弹出底板钢筋位置线。3.2.4 地梁钢筋绑扎（1）本工程基础底板在门洞口处设门洞地梁，在局部墙下设墙下地梁。（2）墙下地梁配筋按倒置框架梁施工。（3）墙下地梁箍筋封口朝上，门洞地梁箍筋封口朝上，箍筋封口均应交错布置。（4）地梁纵筋两边各锚固 La。3.2.5 底板钢筋绑扎底板钢筋绑扎时先做集水坑处钢筋，集水坑上下铁钢筋顺序同底板钢筋。（1）底板上下筋放置位置：底板下筋横向在下，纵向在上；底板上筋...
