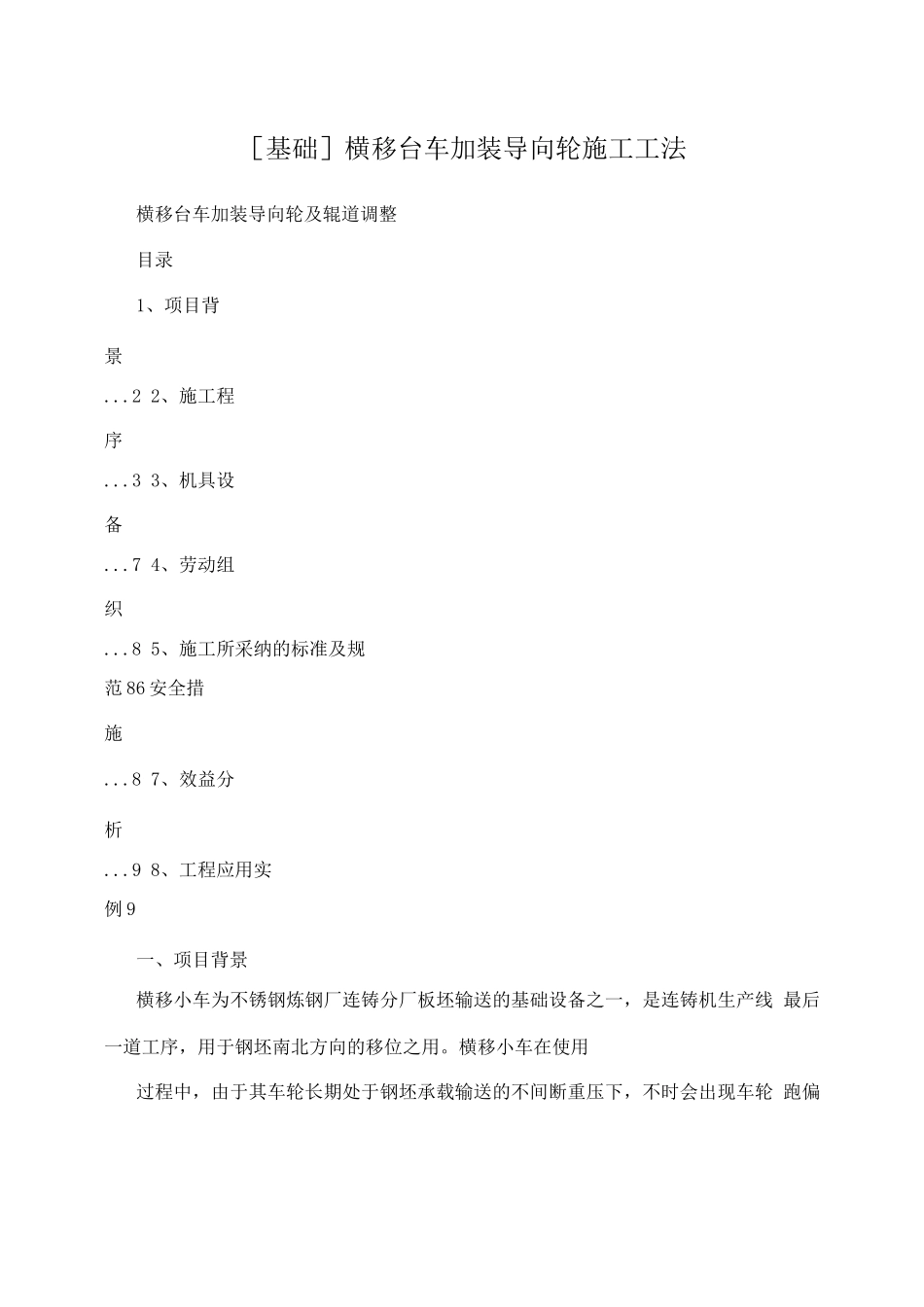

［基础］横移台车加装导向轮施工工法横移台车加装导向轮及辊道调整目录1、项目背景...2 2、施工程序...3 3、机具设备...7 4、劳动组织...8 5、施工所采纳的标准及规范 86 安全措施...8 7、效益分析...9 8、工程应用实例 9一、项目背景横移小车为不锈钢炼钢厂连铸分厂板坯输送的基础设备之一，是连铸机生产线 最后一道工序，用于钢坯南北方向的移位之用。横移小车在使用过程中，由于其车轮长期处于钢坯承载输送的不间断重压下，不时会出现车轮 跑偏现象，并导致该设备车轮磨损严重，影响了板坯输送效率。二、施工程序1）施工准备。提前对施工人员进行安全教育，与甲方生产、点检做好三方确认，且人员、工 器具提前进场并作好圈围，非施工人员不得进入；2）测量轨道直线度利用经纬仪对轨道的直线度进行测量。在现场寻找合适位置将经纬仪假设在地 坪平台上，选择地坪平台之上的目的是为了避开测量死角。利用经纬仪在轨道压板 以外位置扫出观测点（根据法律规范要求每 2 米需要设定一个观测点，则观测点的数量 根据轨道长度可以计算出来），再利用钢板尺测得底板到相应观测点的距离 t，现 场测量出轨道底板宽 b，则两值相加便可以得到轨道中心至观测点的距离 s=t+b/2, 并做好记录，以备下步调整至用。3）测量轨面标高及轨距利用精密水准仪对轨道标高进行测量，在现场寻找合适位置架设好精密水准 仪，在轨道上每隔 2 米作一观测点，根据要求轨道在 2 米范围内不大于?1mm。对整 个轨道进行测量，并且做好测量记录;并用卷尺测量轨道中心距，并做好记录，根 据测量结果对原有轨道进行调整。如下图所示：测量测量标尺点精密水准仪基准线4）轨道调整及打磨（不更换轨道的情况）1、调整轨道直线度。安装好固定框架咱制）后，根据上道工序的测量数据， 利用10T 千斤顶的顶伸进行微调，如下图所示。使轨道直线度达到如下要求:根据GB-10183-88《桥式和门式起重机制造及轨道安装公差》，中心线要求每 2 米长度内不得大于 1mm，在轨道全长范围内偏差 b 不得超过 10mm。测量钢尺固定框架轨道千斤顶2、调整轨道标高。根据测量点找出标高最高点作为基准点进行测量调整，松 开压板螺丝根据测量结果利用轨道提升器(自制)把轨道抬高，轨道离开底面后加调 整垫,加完调整垫后把压板螺丝进行紧固，在对轨道标高进行测量，假如达不到精 度要求在反复前面施工内容，直至达到精度要求?2-3mm。3、轨道打磨。利用磨光机对已磨损的轨面进...
