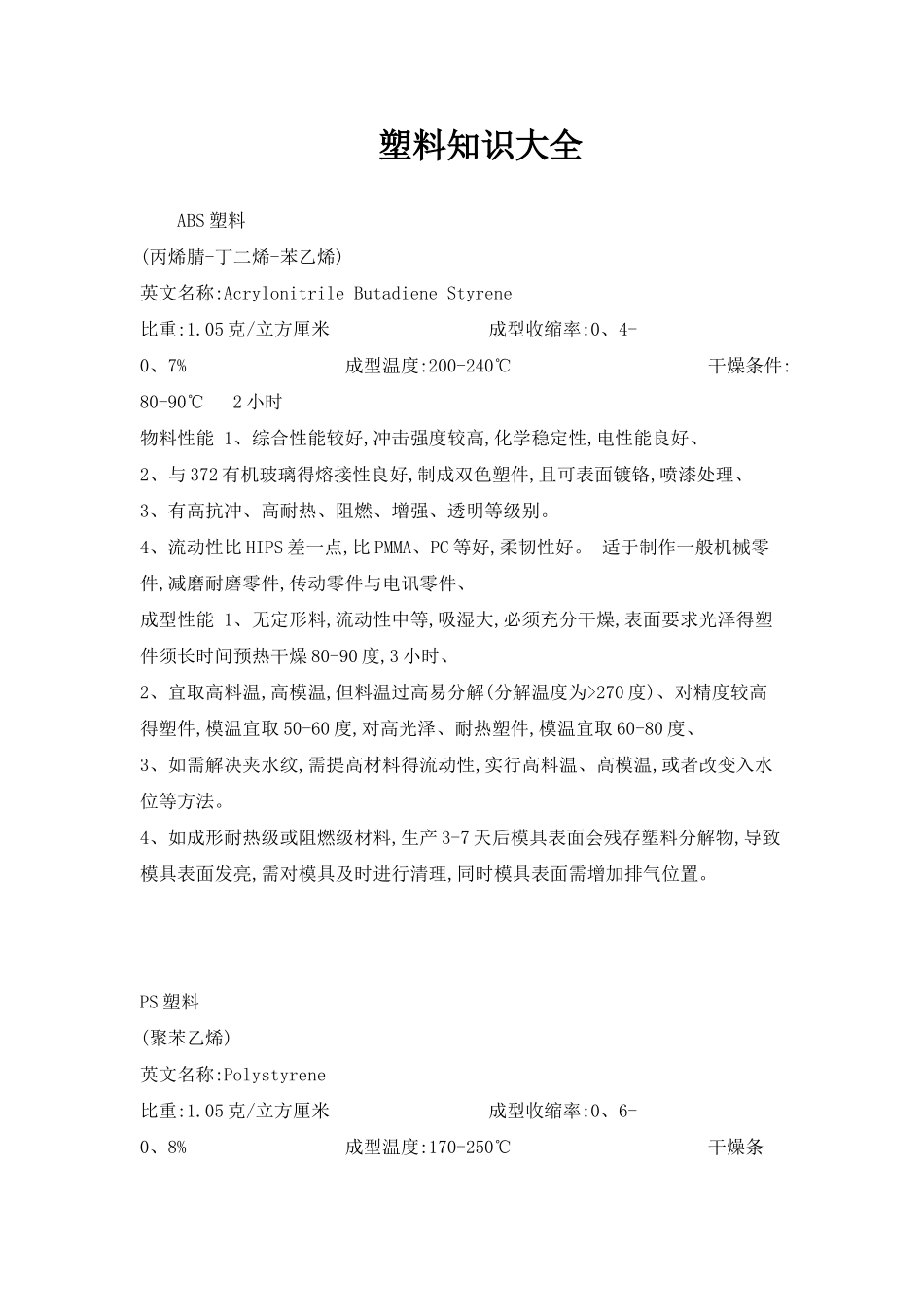

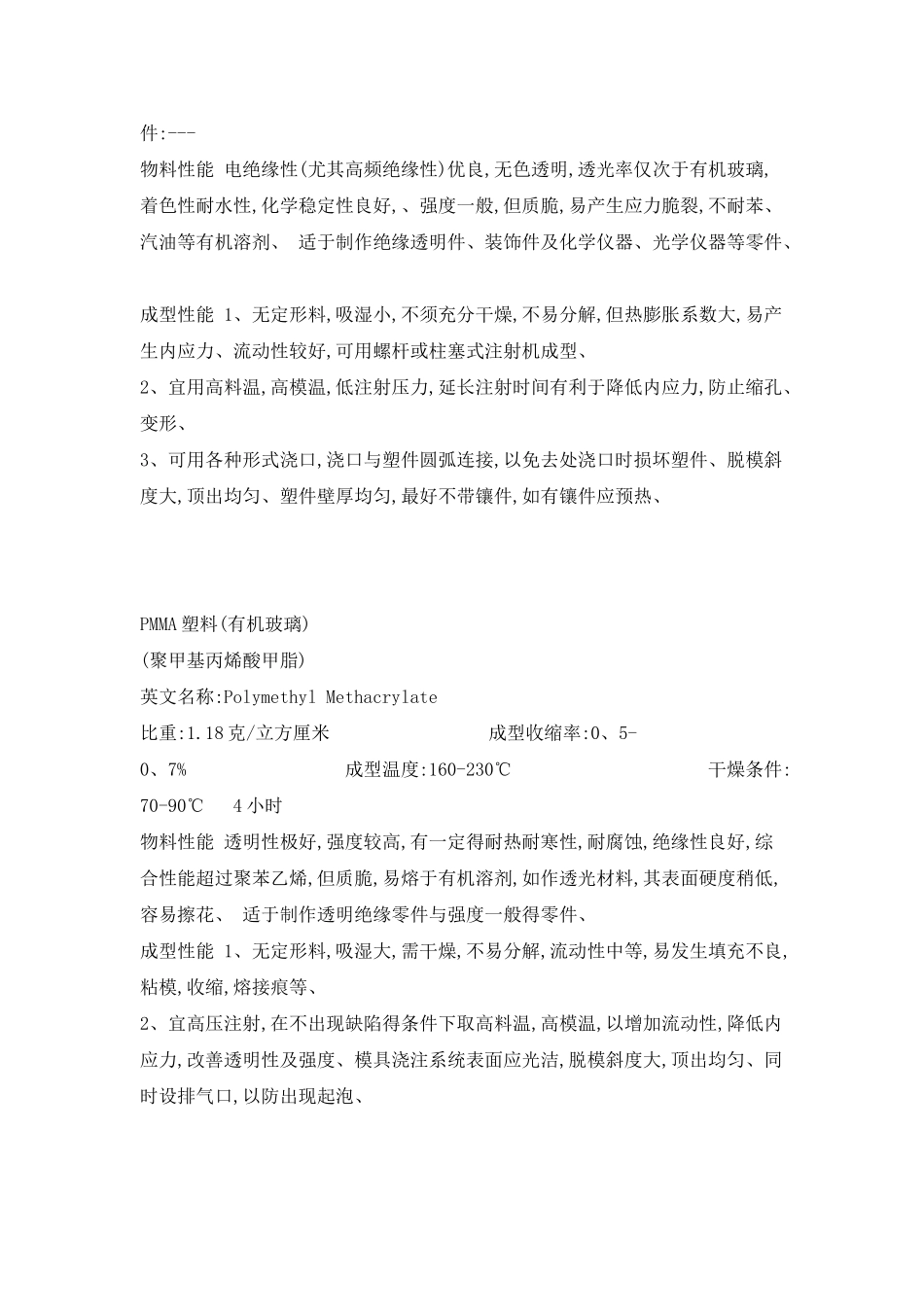

塑料知识大全ABS 塑料 (丙烯腈-丁二烯-苯乙烯) 英文名称:Acrylonitrile Butadiene Styrene 比重:1.05 克/立方厘米 成型收缩率:0、4-0、7% 成型温度:200-240℃ 干燥条件:80-90℃ 2 小时 物料性能 1、综合性能较好,冲击强度较高,化学稳定性,电性能良好、2、与 372 有机玻璃得熔接性良好,制成双色塑件,且可表面镀铬,喷漆处理、3、有高抗冲、高耐热、阻燃、增强、透明等级别。4、流动性比 HIPS 差一点,比 PMMA、PC 等好,柔韧性好。 适于制作一般机械零件,减磨耐磨零件,传动零件与电讯零件、 成型性能 1、无定形料,流动性中等,吸湿大,必须充分干燥,表面要求光泽得塑件须长时间预热干燥 80-90 度,3 小时、2、宜取高料温,高模温,但料温过高易分解(分解温度为>270 度)、对精度较高得塑件,模温宜取 50-60 度,对高光泽、耐热塑件,模温宜取 60-80 度、 3、如需解决夹水纹,需提高材料得流动性,实行高料温、高模温,或者改变入水位等方法。 4、如成形耐热级或阻燃级材料,生产 3-7 天后模具表面会残存塑料分解物,导致模具表面发亮,需对模具及时进行清理,同时模具表面需增加排气位置。 PS 塑料 (聚苯乙烯) 英文名称:Polystyrene 比重:1.05 克/立方厘米 成型收缩率:0、6-0、8% 成型温度:170-250℃ 干燥条件:--- 物料性能 电绝缘性(尤其高频绝缘性)优良,无色透明,透光率仅次于有机玻璃,着色性耐水性,化学稳定性良好,、强度一般,但质脆,易产生应力脆裂,不耐苯、汽油等有机溶剂、 适于制作绝缘透明件、装饰件及化学仪器、光学仪器等零件、 成型性能 1、无定形料,吸湿小,不须充分干燥,不易分解,但热膨胀系数大,易产生内应力、流动性较好,可用螺杆或柱塞式注射机成型、2、宜用高料温,高模温,低注射压力,延长注射时间有利于降低内应力,防止缩孔、变形、3、可用各种形式浇口,浇口与塑件圆弧连接,以免去处浇口时损坏塑件、脱模斜度大,顶出均匀、塑件壁厚均匀,最好不带镶件,如有镶件应预热、 PMMA 塑料(有机玻璃) (聚甲基丙烯酸甲脂) 英文名称:Polymethyl Methacrylate 比重:1.18 克/立方厘米 成型收缩率:0、5-0、7% 成型温度:160-230℃ 干燥条件:70-90℃ 4 小时 物料性能 透明性极好,强度较高,有一定得耐热耐寒性,耐腐蚀,绝缘性良好,综合性能超过聚苯乙烯,但质脆,易熔于有机溶剂,如作透光材料,其表面硬度稍低,容易擦花、 适于制作透明绝缘零件与强度一般得零件、 成型性能 1、无定形料,吸湿大,需干燥,不...
