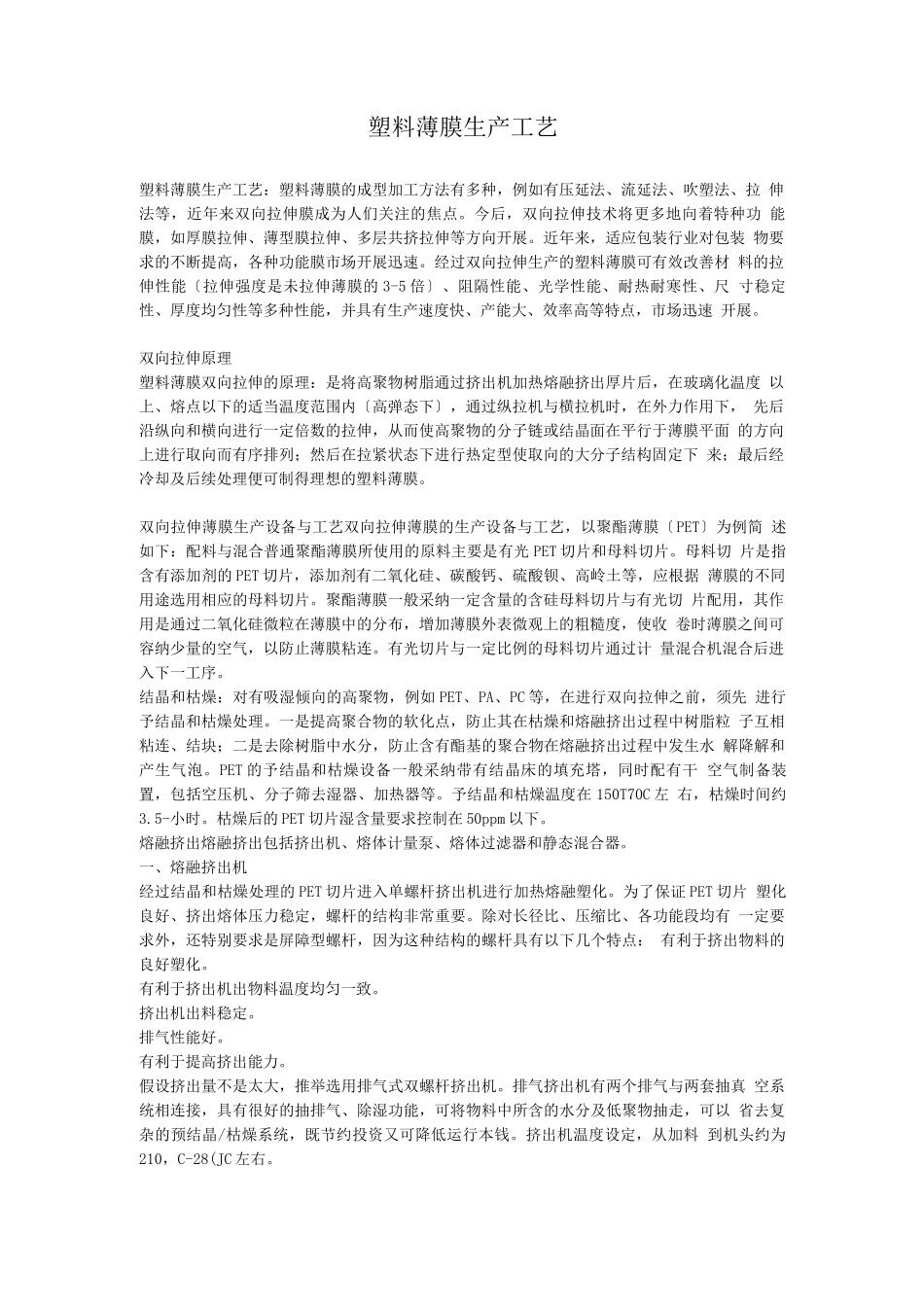

塑料薄膜生产工艺塑料薄膜生产工艺：塑料薄膜的成型加工方法有多种，例如有压延法、流延法、吹塑法、拉 伸法等，近年来双向拉伸膜成为人们关注的焦点。今后，双向拉伸技术将更多地向着特种功 能膜，如厚膜拉伸、薄型膜拉伸、多层共挤拉伸等方向开展。近年来，适应包装行业对包装 物要求的不断提高，各种功能膜市场开展迅速。经过双向拉伸生产的塑料薄膜可有效改善材 料的拉伸性能〔拉伸强度是未拉伸薄膜的 3-5 倍〕、阻隔性能、光学性能、耐热耐寒性、尺 寸稳定性、厚度均匀性等多种性能，并具有生产速度快、产能大、效率高等特点，市场迅速 开展。双向拉伸原理塑料薄膜双向拉伸的原理：是将高聚物树脂通过挤出机加热熔融挤出厚片后，在玻璃化温度 以上、熔点以下的适当温度范围内〔高弹态下〕，通过纵拉机与横拉机时，在外力作用下， 先后沿纵向和横向进行一定倍数的拉伸，从而使高聚物的分子链或结晶面在平行于薄膜平面 的方向上进行取向而有序排列；然后在拉紧状态下进行热定型使取向的大分子结构固定下 来；最后经冷却及后续处理便可制得理想的塑料薄膜。双向拉伸薄膜生产设备与工艺双向拉伸薄膜的生产设备与工艺，以聚酯薄膜〔PET〕为例简 述如下：配料与混合普通聚酯薄膜所使用的原料主要是有光 PET 切片和母料切片。母料切 片是指含有添加剂的 PET 切片，添加剂有二氧化硅、碳酸钙、硫酸钡、高岭土等，应根据 薄膜的不同用途选用相应的母料切片。聚酯薄膜一般采纳一定含量的含硅母料切片与有光切 片配用，其作用是通过二氧化硅微粒在薄膜中的分布，增加薄膜外表微观上的粗糙度，使收 卷时薄膜之间可容纳少量的空气，以防止薄膜粘连。有光切片与一定比例的母料切片通过计 量混合机混合后进入下一工序。结晶和枯燥：对有吸湿倾向的高聚物，例如 PET、PA、PC 等，在进行双向拉伸之前，须先 进行予结晶和枯燥处理。一是提高聚合物的软化点，防止其在枯燥和熔融挤出过程中树脂粒 子互相粘连、结块；二是去除树脂中水分，防止含有酯基的聚合物在熔融挤出过程中发生水 解降解和产生气泡。PET 的予结晶和枯燥设备一般采纳带有结晶床的填充塔，同时配有干 空气制备装置，包括空压机、分子筛去湿器、加热器等。予结晶和枯燥温度在 150T70C 左 右，枯燥时间约3.5-小时。枯燥后的 PET 切片湿含量要求控制在 50ppm 以下。熔融挤出熔融挤出包括挤出机、熔体计量泵、熔体过滤器和静态混合器。一、熔融挤出机经过结晶和...
