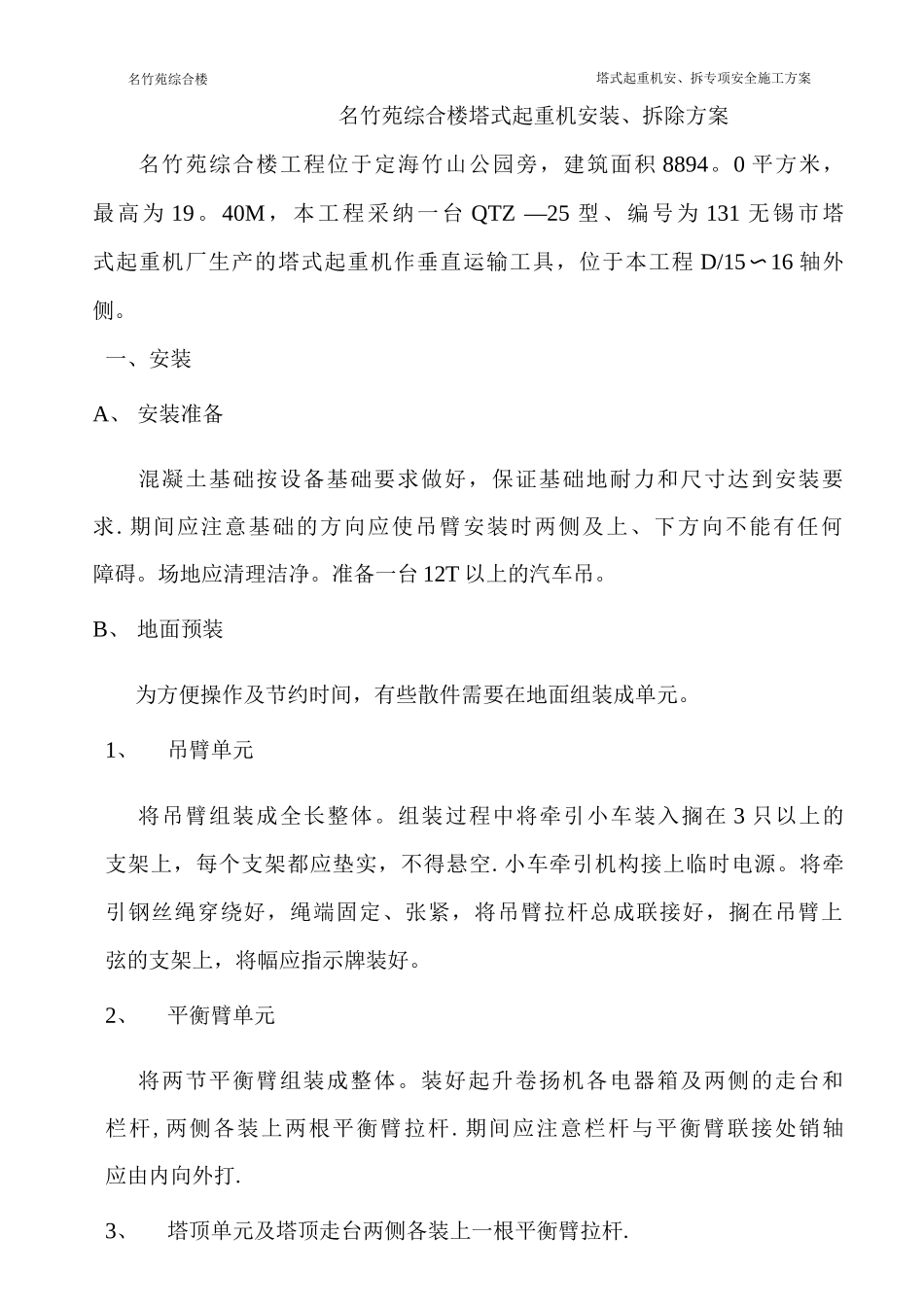

塔式起重机安、拆专项安全施工方案名竹苑综合楼塔式起重机安装、拆除方案名竹苑综合楼工程位于定海竹山公园旁，建筑面积 8894。0 平方米，最高为 19。40M，本工程采纳一台 QTZ —25 型、编号为 131 无锡市塔式起重机厂生产的塔式起重机作垂直运输工具，位于本工程 D/15〜16 轴外侧。一、安装A、 安装准备混凝土基础按设备基础要求做好，保证基础地耐力和尺寸达到安装要求.期间应注意基础的方向应使吊臂安装时两侧及上、下方向不能有任何障碍。场地应清理洁净。准备一台 12T 以上的汽车吊。B、 地面预装为方便操作及节约时间，有些散件需要在地面组装成单元。1、吊臂单元将吊臂组装成全长整体。组装过程中将牵引小车装入搁在 3 只以上的支架上，每个支架都应垫实，不得悬空.小车牵引机构接上临时电源。将牵引钢丝绳穿绕好，绳端固定、张紧，将吊臂拉杆总成联接好，搁在吊臂上弦的支架上，将幅应指示牌装好。2、平衡臂单元将两节平衡臂组装成整体。装好起升卷扬机各电器箱及两侧的走台和栏杆,两侧各装上两根平衡臂拉杆.期间应注意栏杆与平衡臂联接处销轴应由内向外打.3、塔顶单元及塔顶走台两侧各装上一根平衡臂拉杆.名竹苑综合楼C、在基础上组装好底架十字架，注意应找水平，并拧紧底角螺栓.塔式起重机安、拆专项安全施工方案D、将基础节固定在底架上，并联接一节标准节.注意有踏步的塔身一面，要 与 建 筑 物 垂 直 ， 节 间 联 接 的 4 只 高 强 螺 栓 应 达 到 规 定 的 48N 。 m 的预紧力矩。E、吊装上爬升套架，使套架上的爬爪搁在基础节的最下面的一个踏步上，然后在套架上装好平台、栏杆及液压系统.F、 吊装上、下支座单元（其中包括回转机构，回转支承，走台栏杆等），用螺栓和销轴分别把标准节、套架与下支座联接好。G、吊装塔顶和司机室在塔顶连好一节平衡臂拉杆，然后吊起塔顶，用 4 个销子固定在上支座上。H、吊装平衡臂将卷扬机配电箱等装在已拼装好的平衡臂上。当平衡臂根部与上支座用销轴联接好后，应继续开动汽车吊，使平衡臂尾部上翘，便于连接平衡臂拉杆，拉杆装好后，就可卸下汽吊，然后在平衡臂尾部装上尾配重,这时应将司机室与起升机构，回转机构及液压系统之间的电路接好。I、 吊装超重臂单元先将起升钢丝绳绕过塔顶滑轮和吊臂拉杆上的滑轮并固定 在塔顶上,用汽车吊将吊臂水平提升，当吊臂与上支座之间用销轴联接好后，继续提升，使吊臂头部上翘，然后开动塔吊起升机构将吊...
