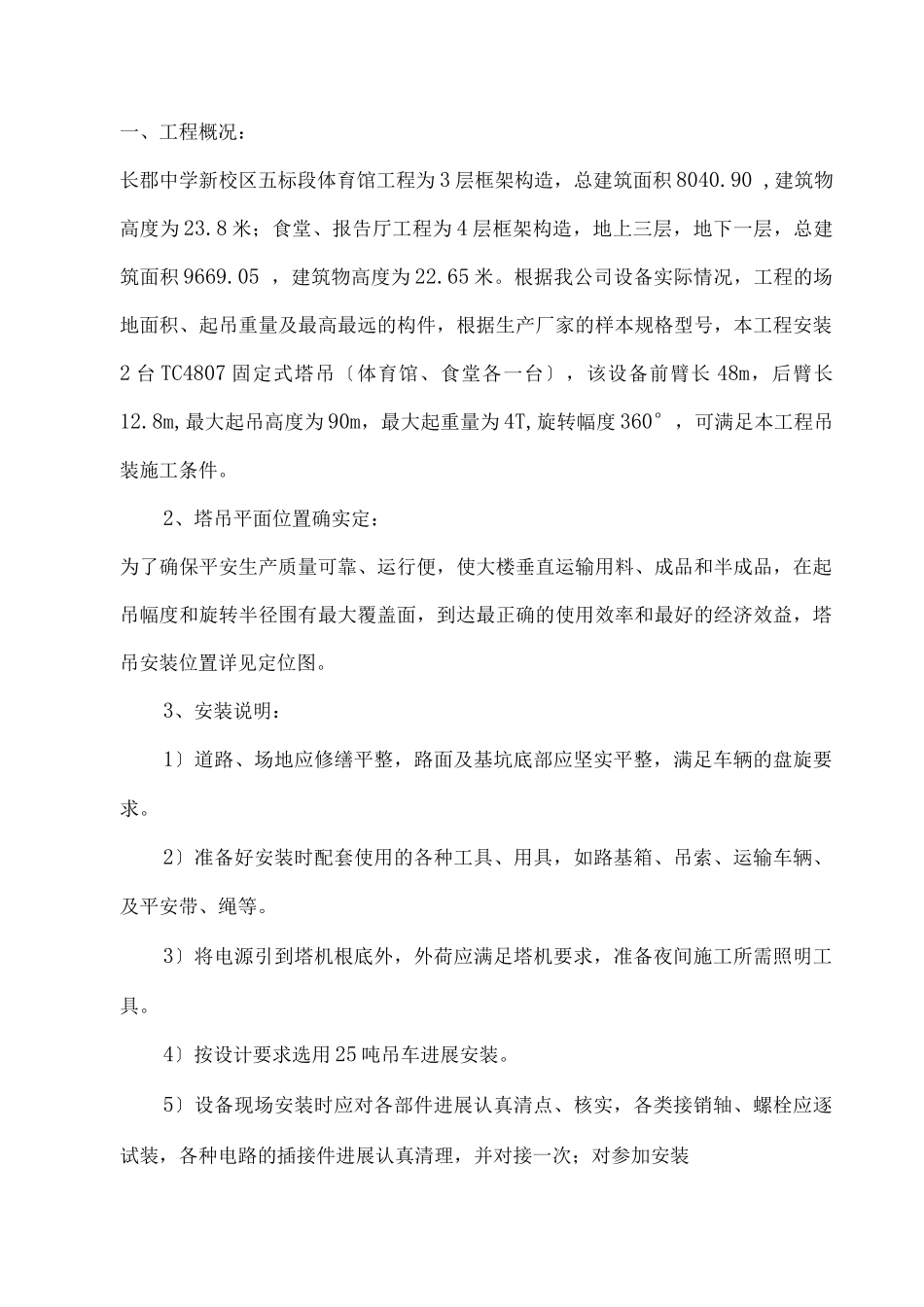

一、工程概况：长郡中学新校区五标段体育馆工程为 3 层框架构造，总建筑面积 8040.90 ,建筑物高度为 23.8 米；食堂、报告厅工程为 4 层框架构造，地上三层，地下一层，总建筑面积 9669.05 ，建筑物高度为 22.65 米。根据我公司设备实际情况，工程的场地面积、起吊重量及最高最远的构件，根据生产厂家的样本规格型号，本工程安装2 台 TC4807 固定式塔吊〔体育馆、食堂各一台〕，该设备前臂长 48m，后臂长12.8m,最大起吊高度为 90m，最大起重量为 4T,旋转幅度 360°，可满足本工程吊装施工条件。2、塔吊平面位置确实定：为了确保平安生产质量可靠、运行便，使大楼垂直运输用料、成品和半成品，在起吊幅度和旋转半径围有最大覆盖面，到达最正确的使用效率和最好的经济效益，塔吊安装位置详见定位图。3、安装说明：1〕道路、场地应修缮平整，路面及基坑底部应坚实平整，满足车辆的盘旋要求。2〕准备好安装时配套使用的各种工具、用具，如路基箱、吊索、运输车辆、及平安带、绳等。3〕将电源引到塔机根底外，外荷应满足塔机要求，准备夜间施工所需照明工具。4〕按设计要求选用 25 吨吊车进展安装。5〕设备现场安装时应对各部件进展认真清点、核实，各类接销轴、螺栓应逐试装，各种电路的插接件进展认真清理，并对接一次；对参加安装的施工人员进展平安技术交底，根据现场情况着重介绍，以保障塔机的顺利安装。二、塔吊根底：塔吊的根底要平安可靠，砼外表应校水平，平面度误差小于 1 / 5。详见塔吊根底施工图。三、塔机组装1、塔机组装必须与固定根底的混凝土强度到达设计值的 70%以上后才能进展。塔机组装顺序为：1〕安装标准节；2〕吊装爬升架；3〕安装回转支承总成；4〕安装塔帽总成；5〕安装平衡臂总成；6〕安装平衡臂拉杆；7〕吊装一块 2.6t 重的平衡重；8〕安装司机室；9〕安装起重臂总成；10〕安装起重臂拉杆；11〕配装平衡重〔余下的配重〕2、安装标准节1〕吊起一节标准节，注意禁吊在水平斜腹杆上；2〕将 1 节标准节吊装互埋好在固定根底上的根底节上；3〕所有标准节间用 8 件 10.9 级高强度螺栓连接牢；4〕所有高强度螺栓的预紧扭矩应到达 18N m ,每根高强度螺栓均应装配一个垫圈和两个螺母，并拧紧防松。双螺母中防松螺母预紧扭矩应稍大于或等于 18N m；5〕用经纬仪或吊线法检查垂直度，主弦杆四侧面垂直度误差应不大于 1.5/ 10。3、吊装爬升架1〕将爬升架组装完毕后，将吊具挂在爬升架上，拉昆钢丝...
