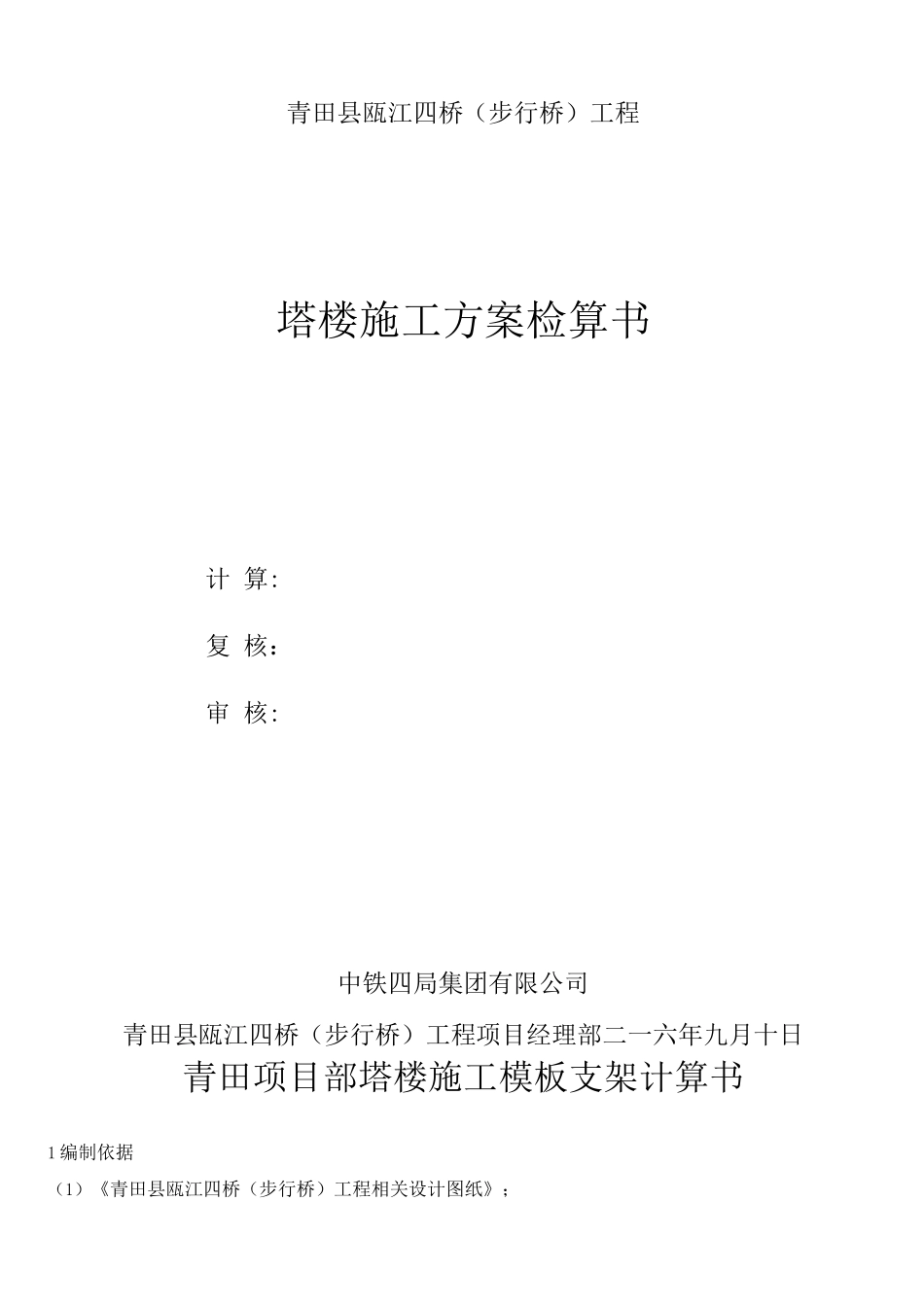

青田县瓯江四桥（步行桥）工程塔楼施工方案检算书计 算:复 核：审 核:中铁四局集团有限公司青田县瓯江四桥（步行桥）工程项目经理部二一六年九月十日青田项目部塔楼施工模板支架计算书1 编制依据（1）《青田县瓯江四桥（步行桥）工程相关设计图纸》；（2）《建筑扣件式钢管脚手架安全技术法律规范》（JGJ130—2025）;（3）《建筑施工计算手册》（第二版）；（4）《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231 — 2025（5）《建筑施工模板安全技术法律规范》JGJ 162—28（6）《建筑结构荷载法律规范》GB509—2025（7）《钢结构设计法律规范》GB517—23（8）《混凝土结构设计法律规范》GB510—2025（9）《建筑地基基础设计法律规范》GB507—2025（10）《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-20252 方案简介青田县瓯江四桥（步行桥）工程设计瓯南桥头塔楼一座、瓯南滨水塔楼一座、瓯北滨水塔楼一座、瓯北桥头塔楼一座，总建筑面积为 2817。76m2。其中瓯南桥头塔楼位于 P1 墩处，地上三层，建筑高度 16。940m,为混凝土框架结构；瓯南滨水塔楼地上四层，建筑高度 29。928m，结构形式为混凝土剪力墙结构；瓯南、瓯北桥头塔楼及滨水塔楼外排脚手架及承重支架全部采纳盘扣式钢管脚手架。瓯北滨水塔楼地上七层，建筑高度 36。368m,结构形式为混凝土剪力墙结构；瓯北桥头塔楼地上四层，建筑高度 17。720m，为混凝土框架结构。瓯南、瓯北桥头塔楼为钻孔桩加承台基础,待承台及基础梁施工完成后搭设内外脚手架，然后再进行柱梁板钢筋模板混凝土施工，待下层施工完成后继续安装上层脚手架并进行下一步工序施工。瓯南滨水塔楼采纳 P3 和 P4 墩承台作为基础，瓯北滨水塔楼采纳 P8 和 P9 墩承台作为基础，在承台施工时预留塔楼墙柱插筋，待墩身施工完成后，搭设塔楼内外脚手架进行塔楼墙柱梁板的施工，瓯南、瓯北桥头塔楼建筑施工完成后再进行相应的箱梁施工。瓯南、瓯北桥头塔楼计划于 2025 年 1 月 16日进行装饰施工；瓯南、瓯北滨水塔楼装饰施工计划于 2025 年 6 月 10 日开始.根据现场实际情况以及经济合理性，瓯南、瓯北塔楼施工起重吊装选择汽车吊进行物资的上下倒运作业。根据主体结构施工顺序，在墙柱钢筋及模板施工完成后，开始进行梁的施工。首先进行满堂支撑架的架设，再进行顶板模板的施工,之后进行梁位置的定位放线，再施工梁模板和梁钢筋，最后进行梁的加固。(1)梁模支设：模板采纳 15nini ...
