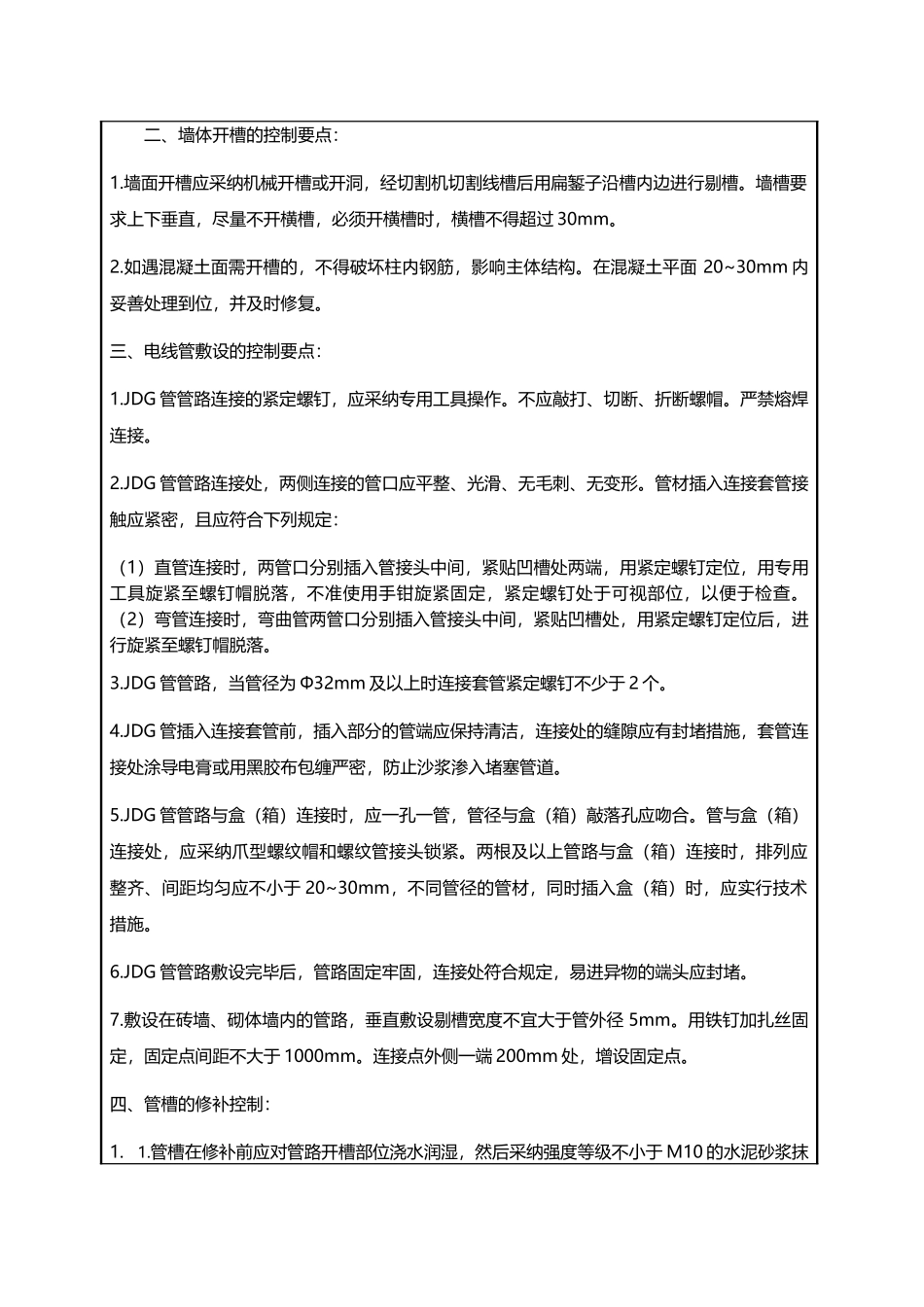

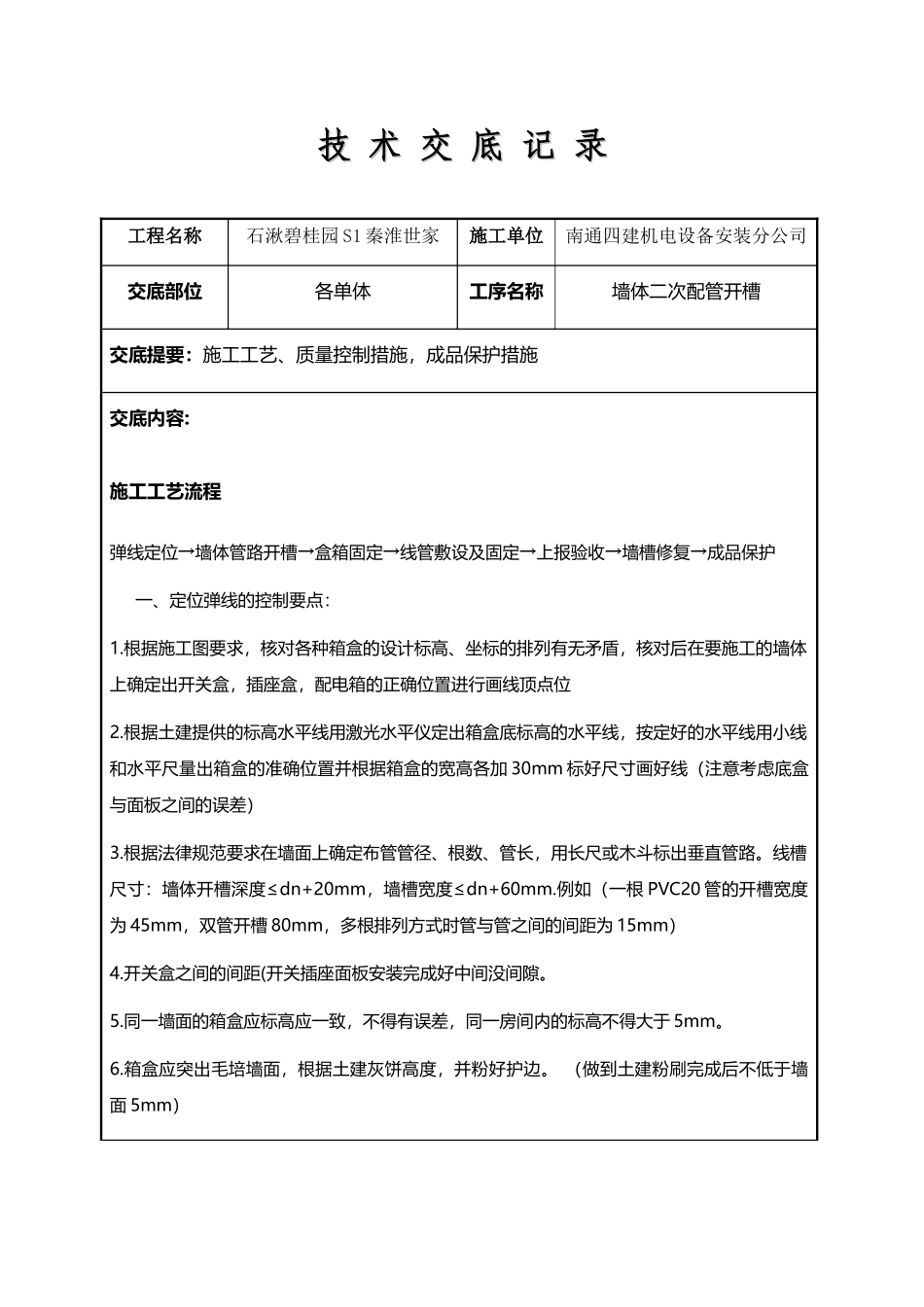

墙体开槽技术交底记录(3页)Good is good, but better carries it.精益求精，善益求善。技技 术术 交交 底底 记记 录录工程名称石湫碧桂园 S1 秦淮世家施工单位南通四建机电设备安装分公司交底部位各单体工序名称墙体二次配管开槽交底提要：施工工艺、质量控制措施，成品保护措施交底内容:施工工艺流程弹线定位→墙体管路开槽→盒箱固定→线管敷设及固定→上报验收→墙槽修复→成品保护一、定位弹线的控制要点：1.根据施工图要求，核对各种箱盒的设计标高、坐标的排列有无矛盾，核对后在要施工的墙体上确定出开关盒，插座盒，配电箱的正确位置进行画线顶点位2.根据土建提供的标高水平线用激光水平仪定出箱盒底标高的水平线，按定好的水平线用小线和水平尺量出箱盒的准确位置并根据箱盒的宽高各加 30mm 标好尺寸画好线（注意考虑底盒与面板之间的误差）3.根据法律规范要求在墙面上确定布管管径、根数、管长，用长尺或木斗标出垂直管路。线槽尺寸：墙体开槽深度≤dn+20mm，墙槽宽度≤dn+60mm.例如（一根 PVC20 管的开槽宽度为 45mm，双管开槽 80mm，多根排列方式时管与管之间的间距为 15mm）4.开关盒之间的间距(开关插座面板安装完成好中间没间隙。5.同一墙面的箱盒应标高应一致，不得有误差，同一房间内的标高不得大于 5mm。6.箱盒应突出毛培墙面，根据土建灰饼高度，并粉好护边。 （做到土建粉刷完成后不低于墙面 5mm）二、墙体开槽的控制要点：1.墙面开槽应采纳机械开槽或开洞，经切割机切割线槽后用扁錾子沿槽内边进行剔槽。墙槽要求上下垂直，尽量不开横槽，必须开横槽时，横槽不得超过 30mm。2.如遇混凝土面需开槽的，不得破坏柱内钢筋，影响主体结构。在混凝土平面 20~30mm 内妥善处理到位，并及时修复。三、电线管敷设的控制要点：1.JDG 管管路连接的紧定螺钉，应采纳专用工具操作。不应敲打、切断、折断螺帽。严禁熔焊连接。2.JDG 管管路连接处，两侧连接的管口应平整、光滑、无毛刺、无变形。管材插入连接套管接触应紧密，且应符合下列规定：（1）直管连接时，两管口分别插入管接头中间，紧贴凹槽处两端，用紧定螺钉定位，用专用工具旋紧至螺钉帽脱落，不准使用手钳旋紧固定，紧定螺钉处于可视部位，以便于检查。（2）弯管连接时，弯曲管两管口分别插入管接头中间，紧贴凹槽处，用紧定螺钉定位后，进行旋紧至螺钉帽脱落。3.JDG 管管路，当管径为 Φ32mm 及以上时连接套管紧定螺钉不少于 2 个。4.JDG 管插...
