声控开关的设计课程设计

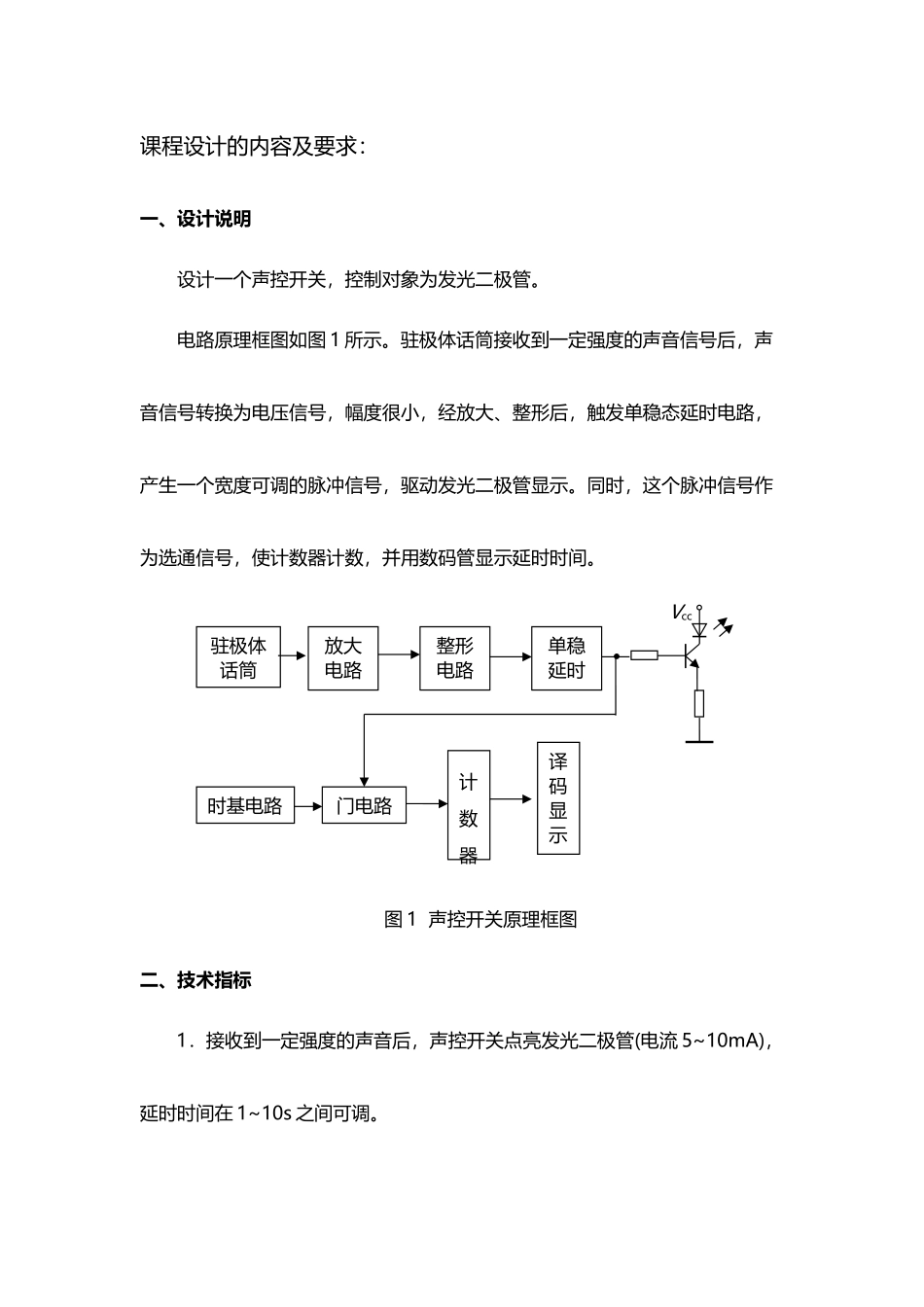

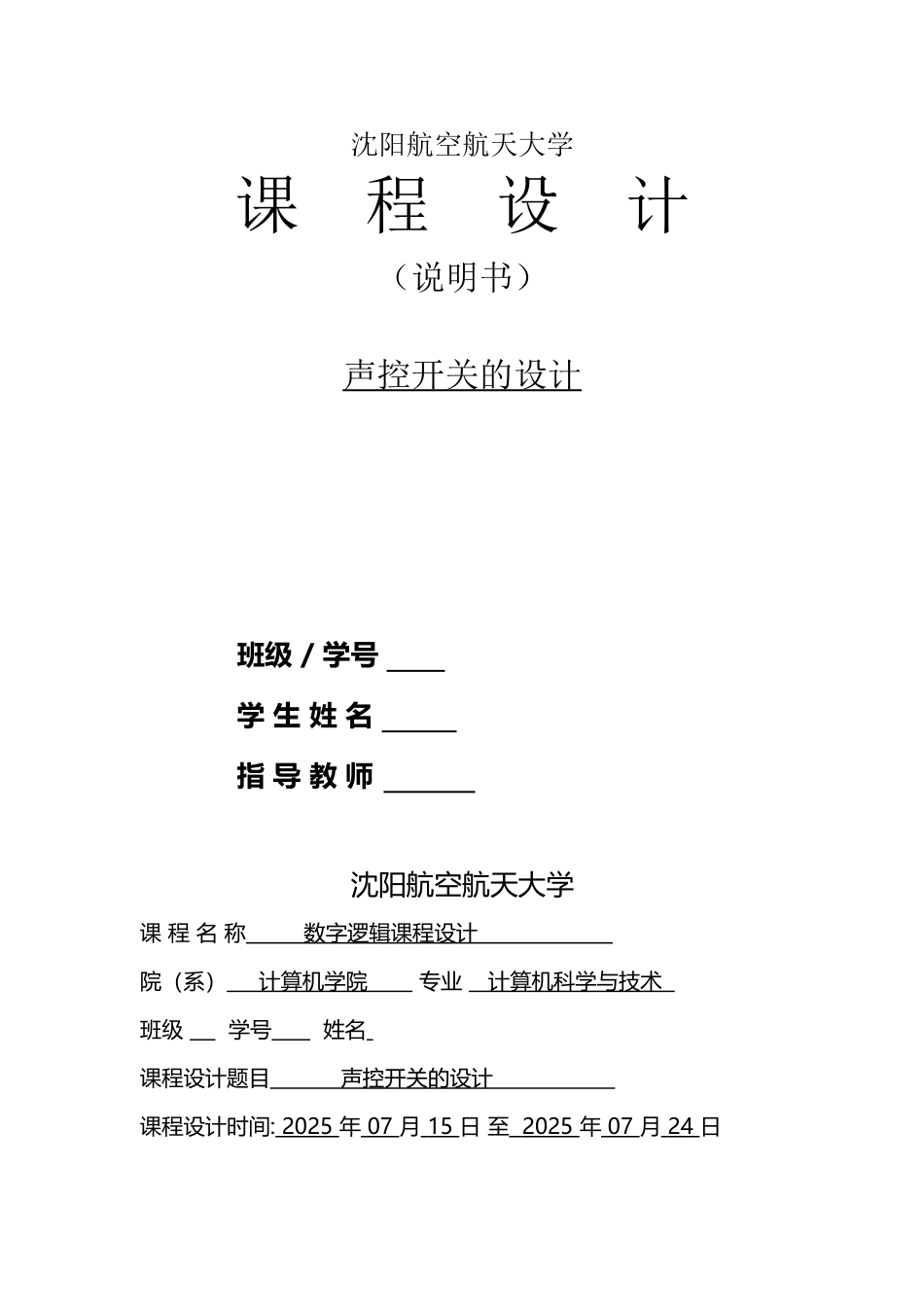

声控开关的设计课程设计(16 页)Good is good, but better carries it.精益求精，善益求善。沈阳航空航天大学课 程 设 计（说明书）声控开关的设计班级 / 学号 学 生 姓 名 指 导 教 师 沈阳航空航天大学课 程 名 称 数字逻辑课程设计 院（系） 计算机学院 专业 计算机科学与技术 班级 学号 姓名 课程设计题目 声控开关的设计 课程设计时间: 2025 年 07 月 15 日 至 2025 年 07 月 24 日课程设计的内容及要求：一、设计说明设计一个声控开关，控制对象为发光二极管。电路原理框图如图 1 所示。驻极体话筒接收到一定强度的声音信号后，声音信号转换为电压信号，幅度很小，经放大、整形后，触发单稳态延时电路，产生一个宽度可调的脉冲信号，驱动发光二极管显示。同时，这个脉冲信号作为选通信号，使计数器计数，并用数码管显示延时时间。图 1 声控开关原理框图二、技术指标1．接收到一定强度的声音后，声控开关点亮发光二极管(电流 5~10mA)， 延时时间在 1~10s 之间可调。放大电路门电路时基电路计数 器译码显示驻极体话筒整形电路单稳延时Vcc2．延时时间用 LED 数码管显示，时间单位为 0.1s，显示范围为 0~9.9s。三、设计要求1．在选择器件时，应考虑成本。2．根据技术指标通过分析计算确定电路形式和元器件参数。3．主要器件：(1)555 定时器；(2)计数器 74LS90 或 74LS160；(3)译码器74LS47 或 74LS48； (4)LED 数码管。 四、实验要求1．根据技术指标制定实验方案；验证所设计的电路。2．进行实验数据处理和分析。五、推举参考资料1.谢自美. 电子线路设计·实验·测试. [M]武汉：华中理工大学出版社，2000年2.阎石. 数字电子技术基础. [M]北京：高等教育出版社，2025 年3.付家才. 电子实验与实践. [M]北京：高等教育出版社，2025 年六、根据要求撰写课程设计报告指导老师 年 月 日负责老师 年 月 日学生签字 年 月 日成绩评定表评语、建议或需要说明的问题：指导老师签字： 日期：成 绩 声控开关的设计一、概述声控开关在实际中的应用相当广泛，是一些声控灯基本组成部分，其原理适用于很多声控器械，它涉及到时序逻辑电路如何设计、分析和工作等方面。通过此电路更深刻的了解时序逻辑部件的工作原理，从而掌握如何根据需要设计满足要求的各种电路图，解决生活中的实际问题，将所学知识应用于实践中。设计任务技术指标；1．接收到一定强度的声音后，声...
