外墙悬挑脚手架工程施工方案

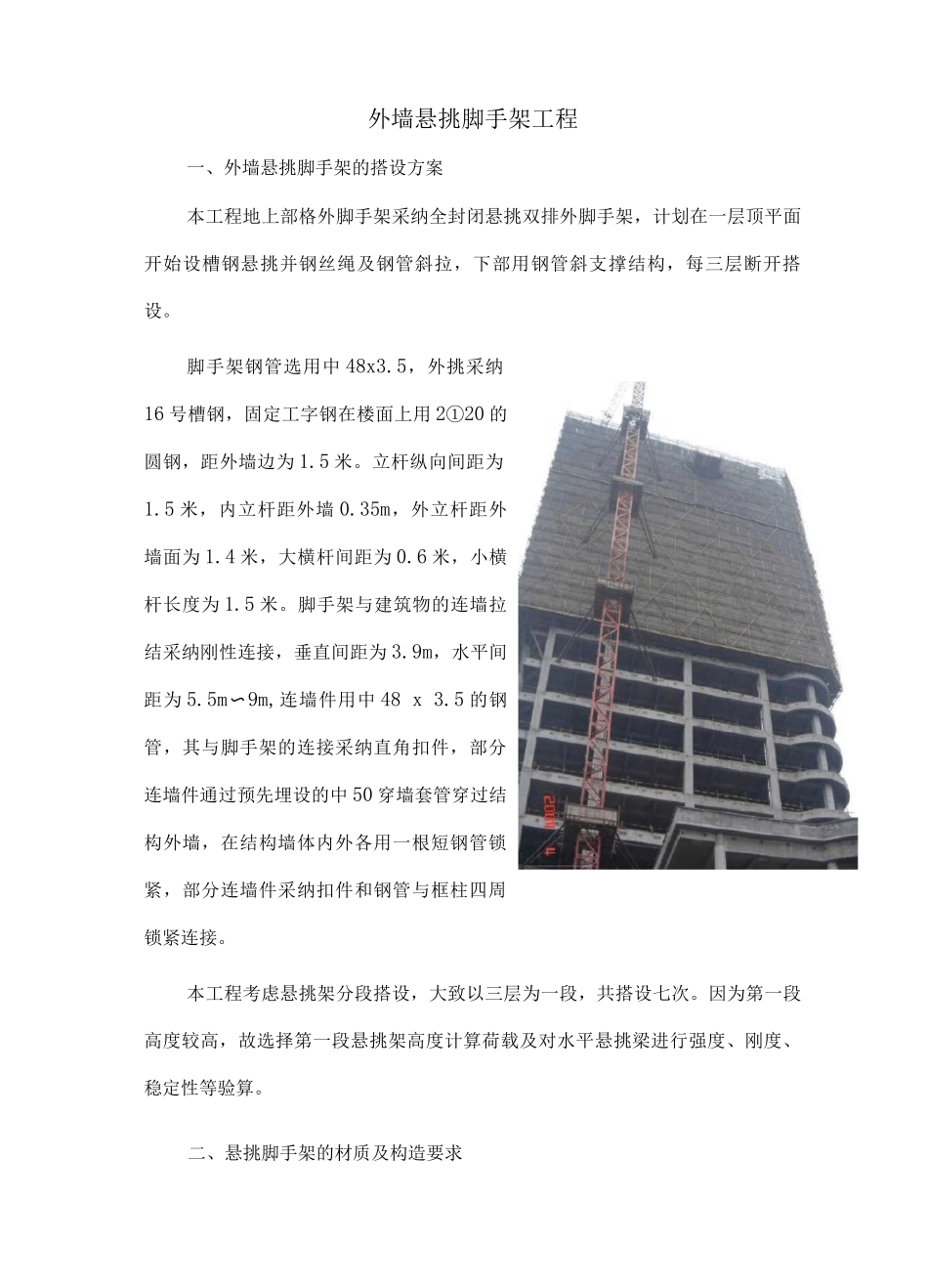

外墙悬挑脚手架工程一、外墙悬挑脚手架的搭设方案本工程地上部格外脚手架采纳全封闭悬挑双排外脚手架，计划在一层顶平面开始设槽钢悬挑并钢丝绳及钢管斜拉，下部用钢管斜支撑结构，每三层断开搭设。脚手架钢管选用中 48x3.5，外挑采纳16 号槽钢，固定工字钢在楼面上用 2①20 的圆钢，距外墙边为 1.5 米。立杆纵向间距为1.5 米，内立杆距外墙 0.35m，外立杆距外墙面为 1.4 米，大横杆间距为 0.6 米，小横杆长度为 1.5 米。脚手架与建筑物的连墙拉结采纳刚性连接，垂直间距为 3.9m，水平间距为 5.5m〜9m,连墙件用中 48 x 3.5 的钢管，其与脚手架的连接采纳直角扣件，部分连墙件通过预先埋设的中 50 穿墙套管穿过结构外墙，在结构墙体内外各用一根短钢管锁紧，部分连墙件采纳扣件和钢管与框柱四周锁紧连接。本工程考虑悬挑架分段搭设，大致以三层为一段，共搭设七次。因为第一段高度较高，故选择第一段悬挑架高度计算荷载及对水平悬挑梁进行强度、刚度、稳定性等验算。二、悬挑脚手架的材质及构造要求1、脚手架材质要求(1) 、钢梁必须符合 16#槽钢要求，钢管外径为 48mm，壁厚不小于 3.5mm，必须涂有防锈漆，有严重锈蚀、弯曲、压扁或有裂缝的钢管严禁使用。(2) 、扣件要有出厂合格证，有脆裂、变形、滑丝的扣件禁止使用，扣件表面应进行防锈处理，扣件活动部位应能灵活转动。当扣件夹紧钢管时，开处的最小距离不应小于 5mm。(3)、密目式安全网应紧随架体搭设高度满挂，密目式安全网的目数为在网上任意一处 1mmx1mm= 1mm2的面积上大于 20 目。使用的密目式安全网须是建设部认证产品。(4)、所有材料未经报审检验合格的均不得用于本脚手架工程中。2、搭设构造要求⑴、立杆立杆接头除顶层顶步外，其余各层各步接头必须采纳对接扣件连接，立杆与大横杆采纳直角扣件连接。接头交错布置，两个相邻立柱接头避开出现在同步同跨内，并且在高度方向至少错开 15mm；各接头中心距主节点的距离不大于步距的1/3。立杆在顶部搭接时，搭接长度不小于 1m，必须等间距 3 个旋转扣件固定。(2)、大横杆大横杆置于小横杆之下，立柱的内侧，用直角扣件与立杆扣紧，采纳至少1.8m 且同一步大横杆四周要交圈。大横杆采纳对接扣件连接，其接头交错布置，不在同步同跨内;相邻接头水平距离不小于 15mm，各接头距立柱距离不大于纵距的 1/3，即不大于 50cm，大横杆在同一步架内纵向水平高差不超过全长的 1/3，本工程不超过 20cm，局部高差...
