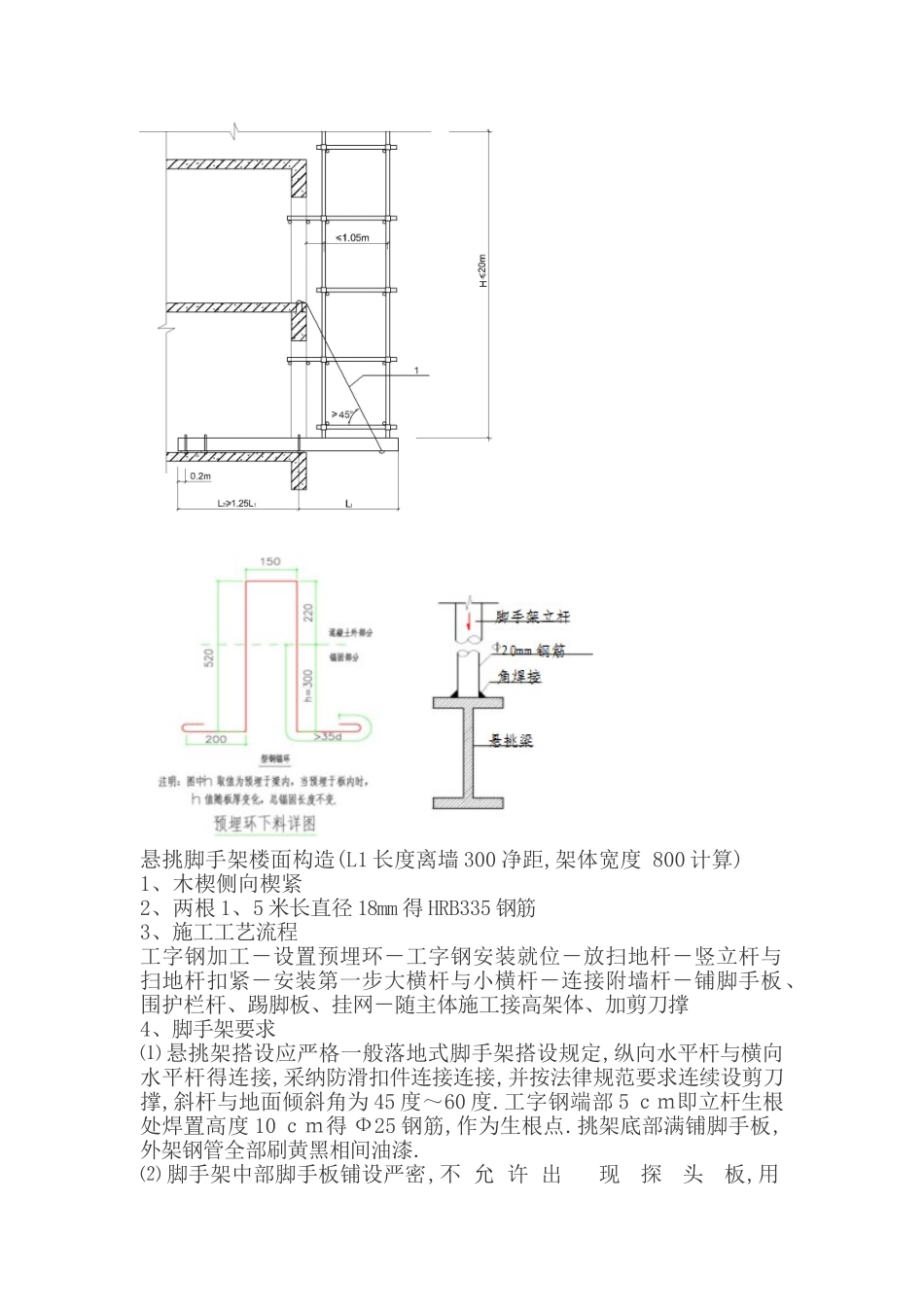

力星药业项目外墙脚手架技术交底悬挑式脚手架:一、材料使用 1、Φ48×3、5 钢管、扣件、脚手板、密目网、16 号工字钢,16#钢丝绳,Φ16 锚环,螺帽,压铁等 2、 进 场 材 料 质 量 必 须 符 合 国 家 标 准 《 GB/T700》中 Q235-A 钢得规定与《GB15831》得规定,不合格产品严禁入场。3、构配件按品种、规格分类,堆放时应整齐、平稳,堆放场地不得有积水。二、脚手架得结构设计 1、悬挑架由工程四层底板开始悬挑,悬挑高度不大于 20 米2、架体搭设 按工程平面形状悬挑工字钢梁外挑长度为 1、25m,选用 16 号槽钢端部 16 号斜拉钢丝绳卸荷钢梁按架体纵向间距按 1、5 ｍ布置(立杆纵距),架体横距 1、05 ｍ,里排立杆间距离外墙皮 0、3 ｍ,步距 1、8ｍ.、挑梁与预埋环制作及连墙杆连接如图、外侧搭设连续式剪刀撑,满挂密目网用绳扣紧,必须拉紧绷平.转角处采纳工字钢横挑,长度 5 米,采纳预置钢筋锁扣锁紧。架体材料选用 16#工字钢,扣件式钢管架体,底部满铺 50 ｍｍ厚木脚手板.操作层 根 据 需 要 铺 设 三 层 脚 手 板 , 每 层 均 设 二 道 扶 手 栏 杆0、6m、1、2m。悬 挑 钢 梁 得 锚 环 尾 部 设置 两 道,间距200,梁 口 一 道,钢 梁 在 铺 设 时内置部分得梁端头应距第一道锚环 20 ｃｍ(如遇墙体口部锚环取消,需增设大头塞加固)如图。悬挑脚手架楼面构造(L1 长度离墙 300 净距,架体宽度 800 计算)1、木楔侧向楔紧 2、两根 1、5 米长直径 18mm 得 HRB335 钢筋3、施工工艺流程 工字钢加工－设置预埋环－工字钢安装就位－放扫地杆－竖立杆与扫地杆扣紧－安装第一步大横杆与小横杆－连接附墙杆－铺脚手板、围护栏杆、踢脚板、挂网－随主体施工接高架体、加剪刀撑 4、脚手架要求 ⑴ 悬挑架搭设应严格一般落地式脚手架搭设规定,纵向水平杆与横向水平杆得连接,采纳防滑扣件连接连接,并按法律规范要求连续设剪刀撑,斜杆与地面倾斜角为 45 度～60 度.工字钢端部 5 ｃｍ即立杆生根处焊置高度 10 ｃｍ得 Ф25 钢筋,作为生根点.挑架底部满铺脚手板,外架钢管全部刷黄黑相间油漆. ⑵ 脚手架中部脚手板铺设严密,不 允 许 出 现 探 头 板,用12#铁丝绑扎 固定,脚手板下拉兜网.脚手板得材质及规格符合法律规范要求,内架与墙体之间必须做封闭防护.⑶ 材 料 要 求 : 16#工 字 钢 材 质 必 须 符 合 国 家 标 准 要 求 . 钢 管...
