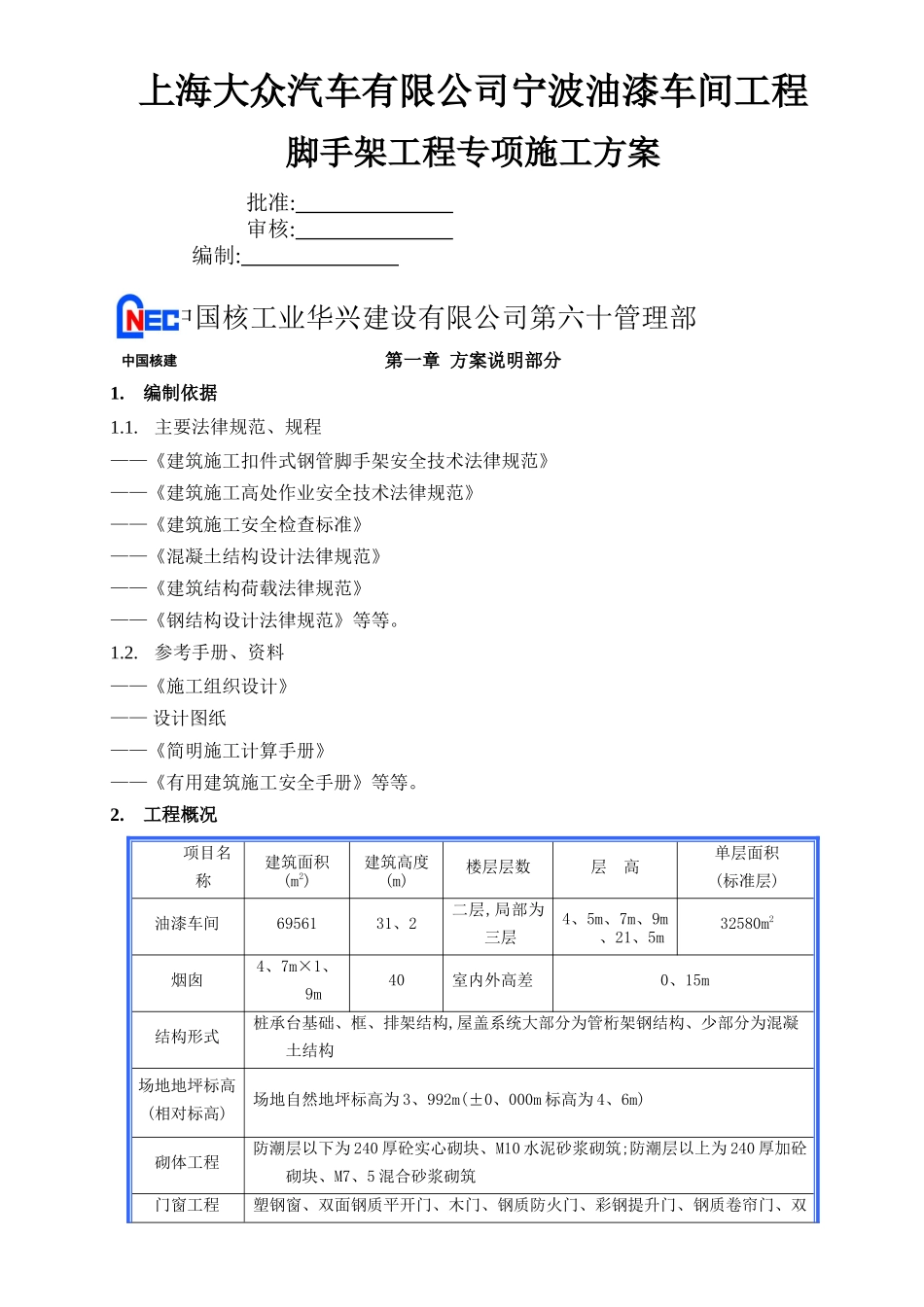

上海大众汽车有限公司宁波油漆车间工程脚手架工程专项施工方案 批准: 审核: 编制: 中国核工业华兴建设有限公司第六十管理部第一章 方案说明部分1.编制依据1.1.主要法律规范、规程——《建筑施工扣件式钢管脚手架安全技术法律规范》——《建筑施工高处作业安全技术法律规范》——《建筑施工安全检查标准》——《混凝土结构设计法律规范》——《建筑结构荷载法律规范》——《钢结构设计法律规范》等等。1.2.参考手册、资料——《施工组织设计》—— 设计图纸——《简明施工计算手册》——《有用建筑施工安全手册》等等。2.工程概况 项目名称建筑面积(m2)建筑高度(m)楼层层数层 高单层面积(标准层)油漆车间6956131、2二层,局部为三层4、5m、7m、9m、21、5m32580m2烟囱4、7m×1、9m40室内外高差0、15m结构形式桩承台基础、框、排架结构,屋盖系统大部分为管桁架钢结构、少部分为混凝土结构场地地坪标高(相对标高)场地自然地坪标高为 3、992m(±0、000m 标高为 4、6m)砌体工程防潮层以下为 240 厚砼实心砌块、M10 水泥砂浆砌筑;防潮层以上为 240 厚加砼砌块、M7、5 混合砂浆砌筑门窗工程塑钢窗、双面钢质平开门、木门、钢质防火门、彩钢提升门、钢质卷帘门、双中国核建轨无机布特级防火卷帘门、玻璃门、铝合金门带窗外装修工程240 厚实心砌块+彩色压型钢板墙面、弹性乳胶漆墙面、双层彩色压型钢板内填 50 厚玻璃棉毡内装修工程地面环氧树脂地面、架空地板地面、防静电环氧树脂地面、防滑地砖地面、大理石地面、PVC 板地面墙面涂料墙面、面砖墙面顶棚涂料顶棚、吸音矿棉板吊顶、金属条板吊顶屋面工程压型钢板+渗耐 PVC 防水保温屋面、三元乙丙卷材保温屋面3.搭设范围及高度根据本工程现场情况及结构外型特点,外墙体采纳四周搭设落地式、全高全封闭得扣件式双排钢管脚手架,最大搭设高度为 26m(地面标高为－0、200m),其中 4-7 轴外墙脚手架采纳落地脚手架与悬挑脚手架相结合得方式,落地架搭设高度为 21m,悬挑脚手架搭设高度为 13m。4.脚手架构造4.1.落地式脚手架构造要求根据工程结构特点与施工要求,脚手架采纳搭设扣件式钢管双排脚手架,材料采纳Ø48×3、0mm 无缝焊接钢管。外墙脚手架为一架三用,既用于结构施工与装修施工,同时兼作安全防护。架体基础为经夯实加固处理后浇筑 100 厚 C15 砼垫层。脚手架立杆底垫木采纳宽 20cm×厚 5cm×长 4M 木跳板或 10#槽钢,纵向铺设。为了确保施工期间安全,外脚手架全部用安全网...
