外墙面干挂石材施工方案

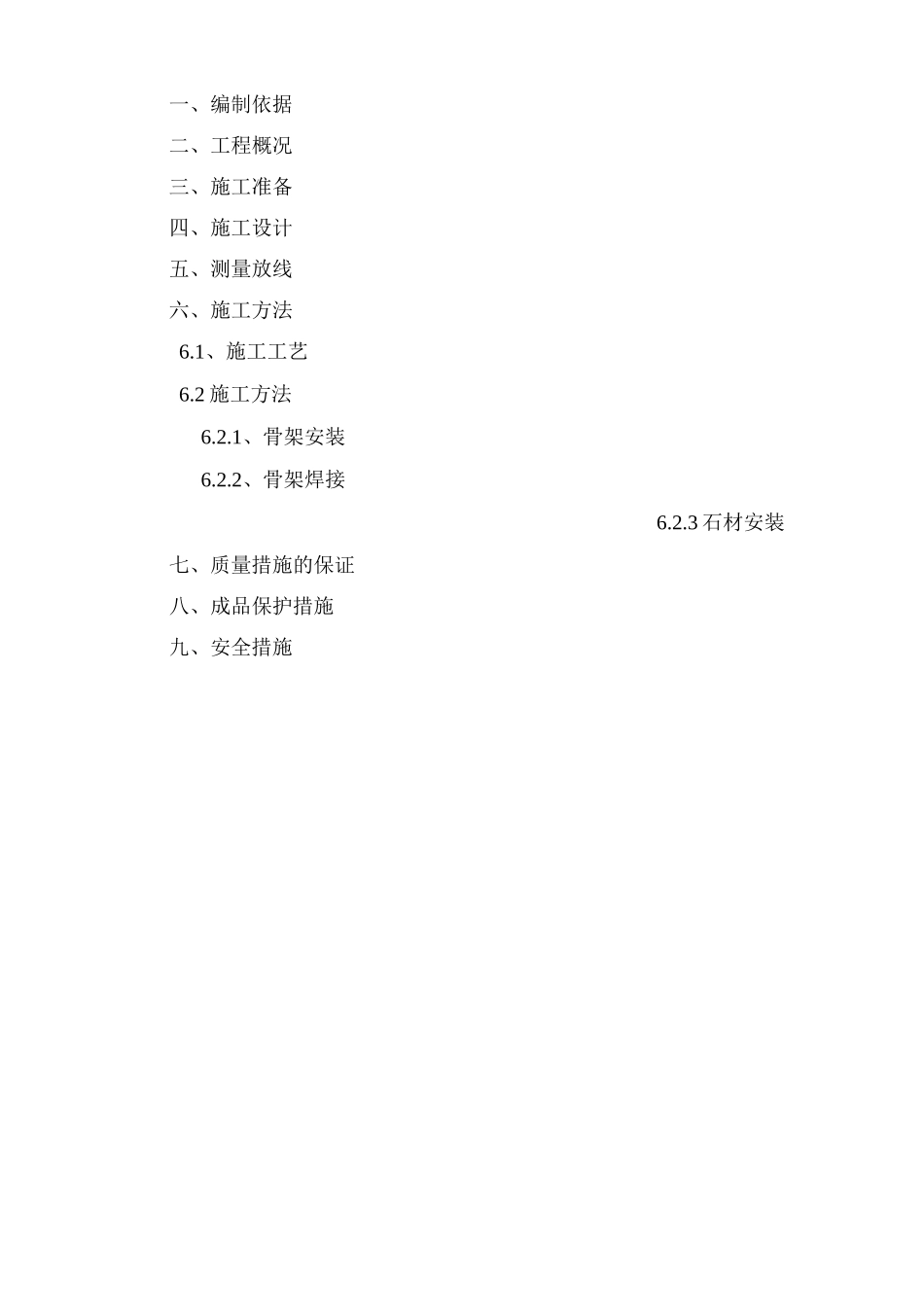

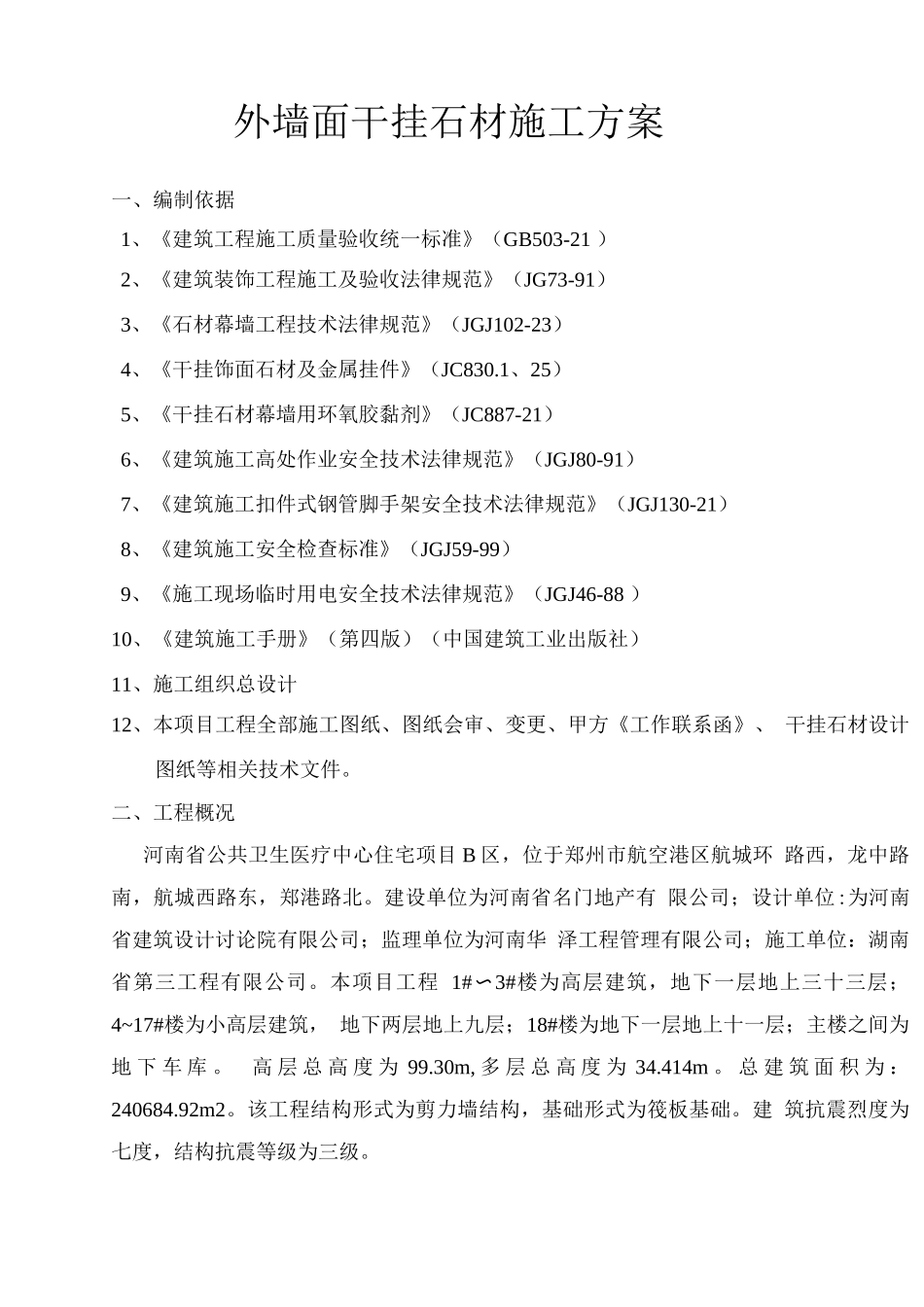

河南省公共医疗中心住宅项目、外墙面干挂石材施工方案编制：审核：审批:湖南建工集团二零一三年八月二十六日Aw WHUB -真启agaB一e，Ba'Bl1 三二1gluRLFB巨I 一-Jn n n u nn -n =*.qal一、编制依据二、工程概况三、施工准备四、施工设计五、测量放线六、施工方法6.1、施工工艺6.2 施工方法6.2.1、骨架安装6.2.2、骨架焊接6.2.3 石材安装七、质量措施的保证八、成品保护措施九、安全措施外墙面干挂石材施工方案一、编制依据1、《建筑工程施工质量验收统一标准》（GB503-21 ）2、《建筑装饰工程施工及验收法律规范》（JG73-91）3、《石材幕墙工程技术法律规范》（JGJ102-23）4、《干挂饰面石材及金属挂件》（JC830.1、25）5、《干挂石材幕墙用环氧胶黏剂》（JC887-21）6、《建筑施工高处作业安全技术法律规范》（JGJ80-91）7、《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-21）8、《建筑施工安全检查标准》（JGJ59-99）9、《施工现场临时用电安全技术法律规范》（JGJ46-88 ）10、《建筑施工手册》（第四版）（中国建筑工业出版社）11、施工组织总设计12、本项目工程全部施工图纸、图纸会审、变更、甲方《工作联系函》、 干挂石材设计图纸等相关技术文件。二、工程概况河南省公共卫生医疗中心住宅项目 B 区，位于郑州市航空港区航城环 路西，龙中路南，航城西路东，郑港路北。建设单位为河南省名门地产有 限公司；设计单位:为河南省建筑设计讨论院有限公司；监理单位为河南华 泽工程管理有限公司；施工单位：湖南省第三工程有限公司。本项目工程 1#〜3#楼为高层建筑，地下一层地上三十三层；4~17#楼为小高层建筑， 地下两层地上九层；18#楼为地下一层地上十一层；主楼之间为地 下 车 库 。 高 层 总 高 度 为 99.30m, 多 层 总 高 度 为 34.414m 。 总 建 筑 面 积 为 ： 240684.92m2。该工程结构形式为剪力墙结构，基础形式为筏板基础。建 筑抗震烈度为七度，结构抗震等级为三级。根据外立面图纸要求：高层 1~3#楼局部标高 16m 及其以下部分为深棕 色石材、多层4~17#楼局部标高 6.6m 及其以下部分为褐色石材、18#楼局 部标高 9.9m 及其以下部分和南立面阳台处为灰褐色石材、以及服务用房 和管理用房等部位，均为干挂石材装饰面层（甲方也可另定颜色）。三、施工准备（1）仔细组织提前进入施工现场。（2）根据设计图纸及有关技术资料制定出翻样图，并提出加工规格数量 表。（3...
