外脚手架专项施工方案

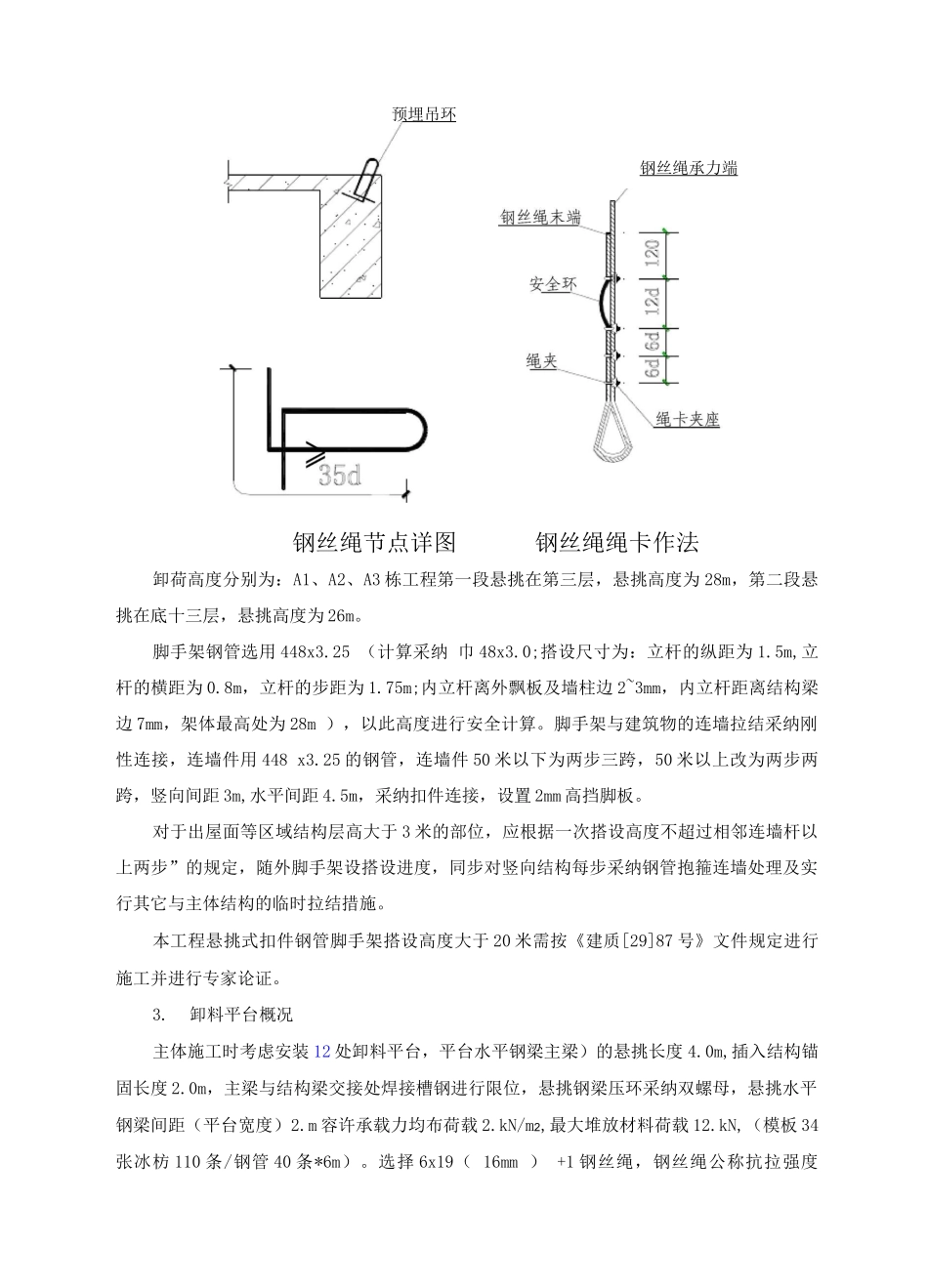

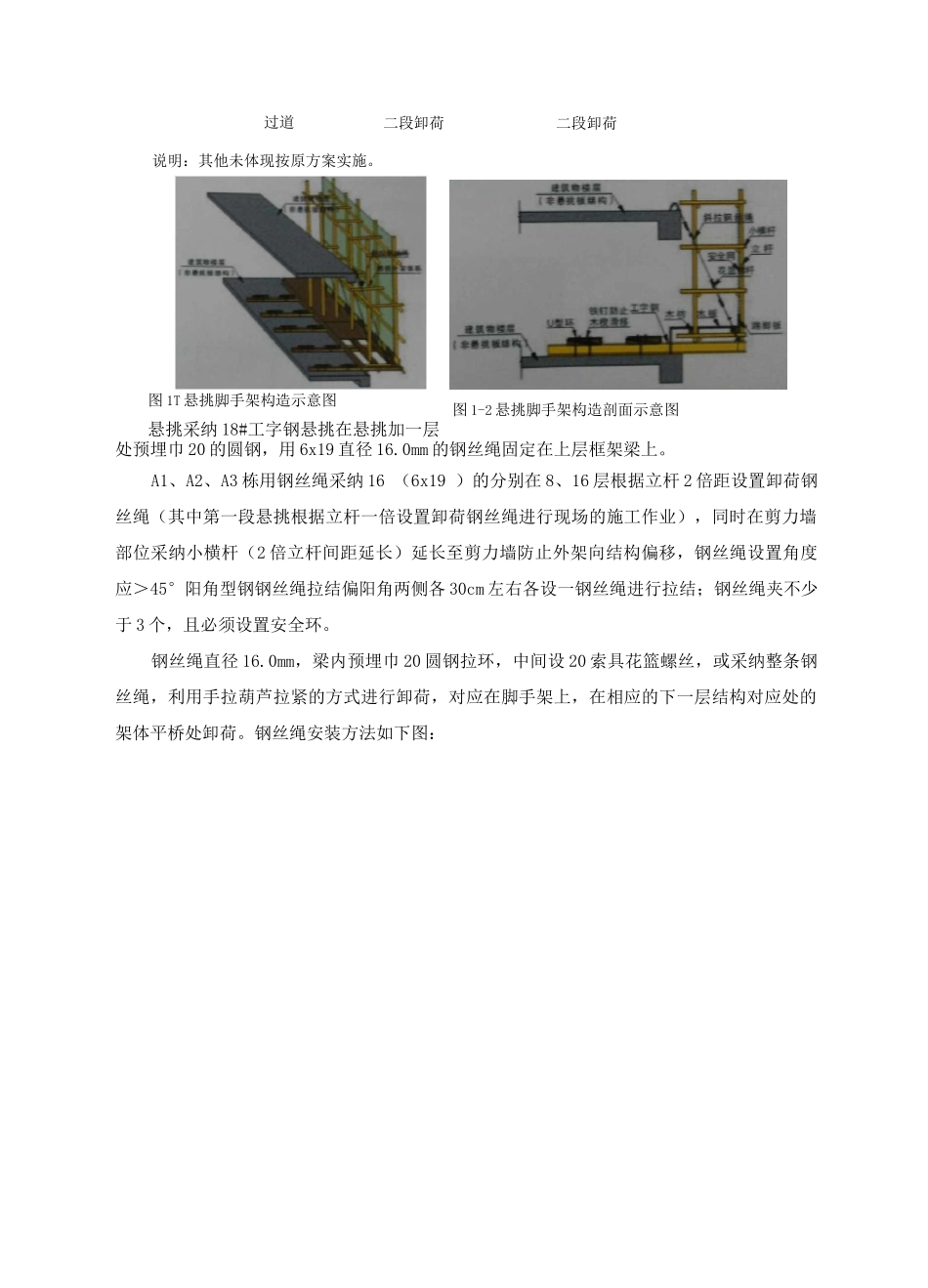

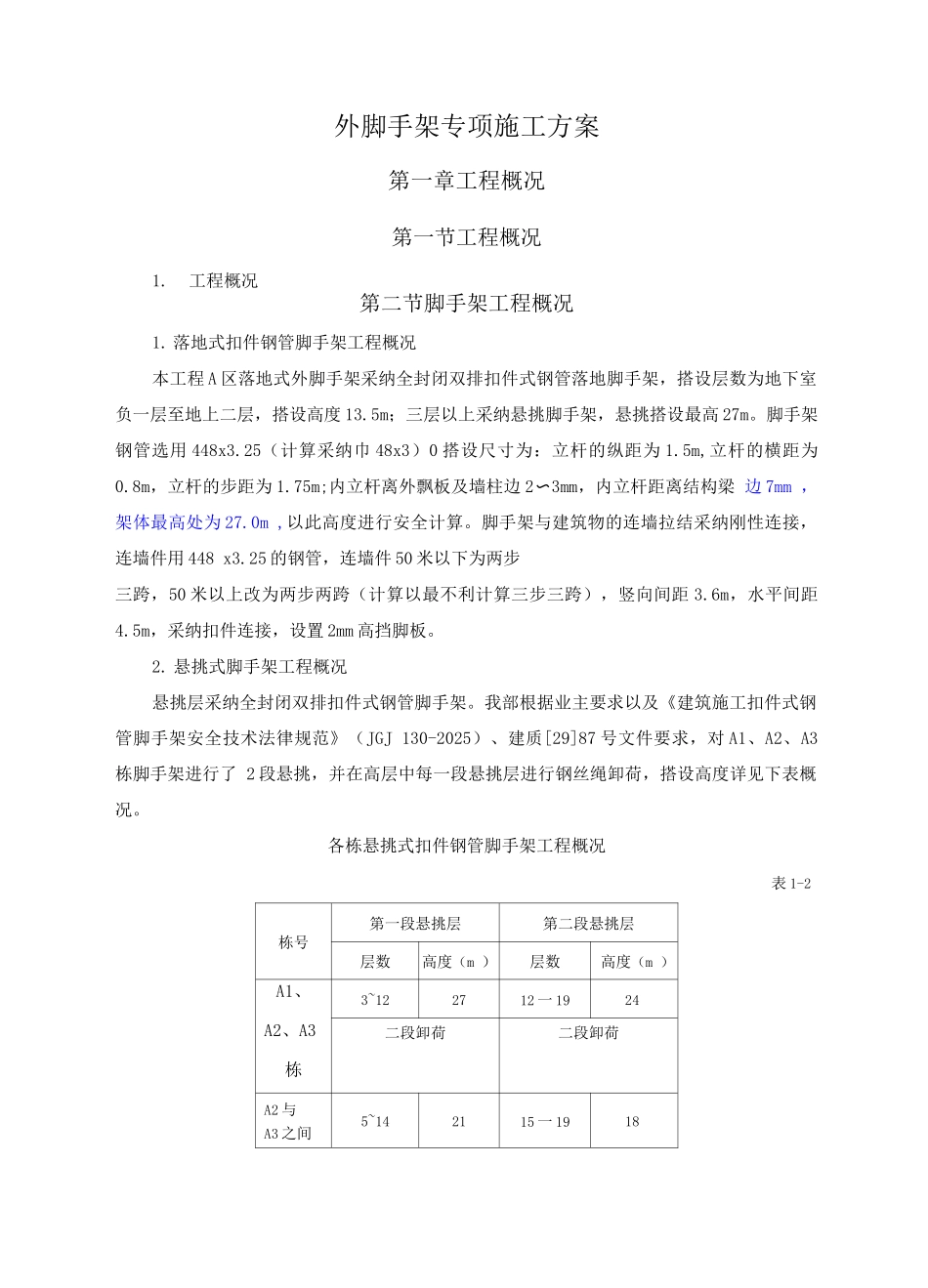

外脚手架专项施工方案第一章工程概况第一节工程概况1.工程概况第二节脚手架工程概况1. 落地式扣件钢管脚手架工程概况本工程 A 区落地式外脚手架采纳全封闭双排扣件式钢管落地脚手架，搭设层数为地下室负一层至地上二层，搭设高度 13.5m；三层以上采纳悬挑脚手架，悬挑搭设最高 27m。脚手架钢管选用 448x3.25（计算采纳巾 48x3）0 搭设尺寸为：立杆的纵距为 1.5m,立杆的横距为0.8m，立杆的步距为 1.75m;内立杆离外飘板及墙柱边 2〜3mm，内立杆距离结构梁 边 7mm ，架体最高处为 27.0m ,以此高度进行安全计算。脚手架与建筑物的连墙拉结采纳刚性连接，连墙件用 448 x3.25 的钢管，连墙件 50 米以下为两步三跨，50 米以上改为两步两跨（计算以最不利计算三步三跨），竖向间距 3.6m，水平间距4.5m，采纳扣件连接，设置 2mm 高挡脚板。2. 悬挑式脚手架工程概况悬挑层采纳全封闭双排扣件式钢管脚手架。我部根据业主要求以及《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ 130-2025）、建质[29]87 号文件要求，对 A1、A2、A3栋脚手架进行了 2 段悬挑，并在高层中每一段悬挑层进行钢丝绳卸荷，搭设高度详见下表概况。各栋悬挑式扣件钢管脚手架工程概况表 1-2栋号第一段悬挑层第二段悬挑层层数高度（m ）层数高度（m ）A1、A2、A3栋3~122712 一 1924二段卸荷二段卸荷A2 与A3 之间5~142115 一 1918图 1T 悬挑脚手架构造示意图悬挑采纳 18#工字钢悬挑在悬挑加一层处预埋巾 20 的圆钢，用 6x19 直径 16.0mm 的钢丝绳固定在上层框架梁上。A1、A2、A3 栋用钢丝绳采纳 16 （6x19 ）的分别在 8、16 层根据立杆 2 倍距设置卸荷钢丝绳（其中第一段悬挑根据立杆一倍设置卸荷钢丝绳进行现场的施工作业），同时在剪力墙部位采纳小横杆（2 倍立杆间距延长）延长至剪力墙防止外架向结构偏移，钢丝绳设置角度应＞45°阳角型钢钢丝绳拉结偏阳角两侧各 30cm 左右各设一钢丝绳进行拉结；钢丝绳夹不少于 3 个，且必须设置安全环。钢丝绳直径 16.0mm，梁内预埋巾 20 圆钢拉环，中间设 20 索具花篮螺丝，或采纳整条钢丝绳，利用手拉葫芦拉紧的方式进行卸荷，对应在脚手架上，在相应的下一层结构对应处的架体平桥处卸荷。钢丝绳安装方法如下图：过道二段卸荷说明：其他未体现按原方案实施。二段卸荷图 1-2 悬挑脚手架构造剖面示意图卸荷高度分别为：A1、A2、A3 栋工程第一段悬挑在第三层，悬挑高度为...
