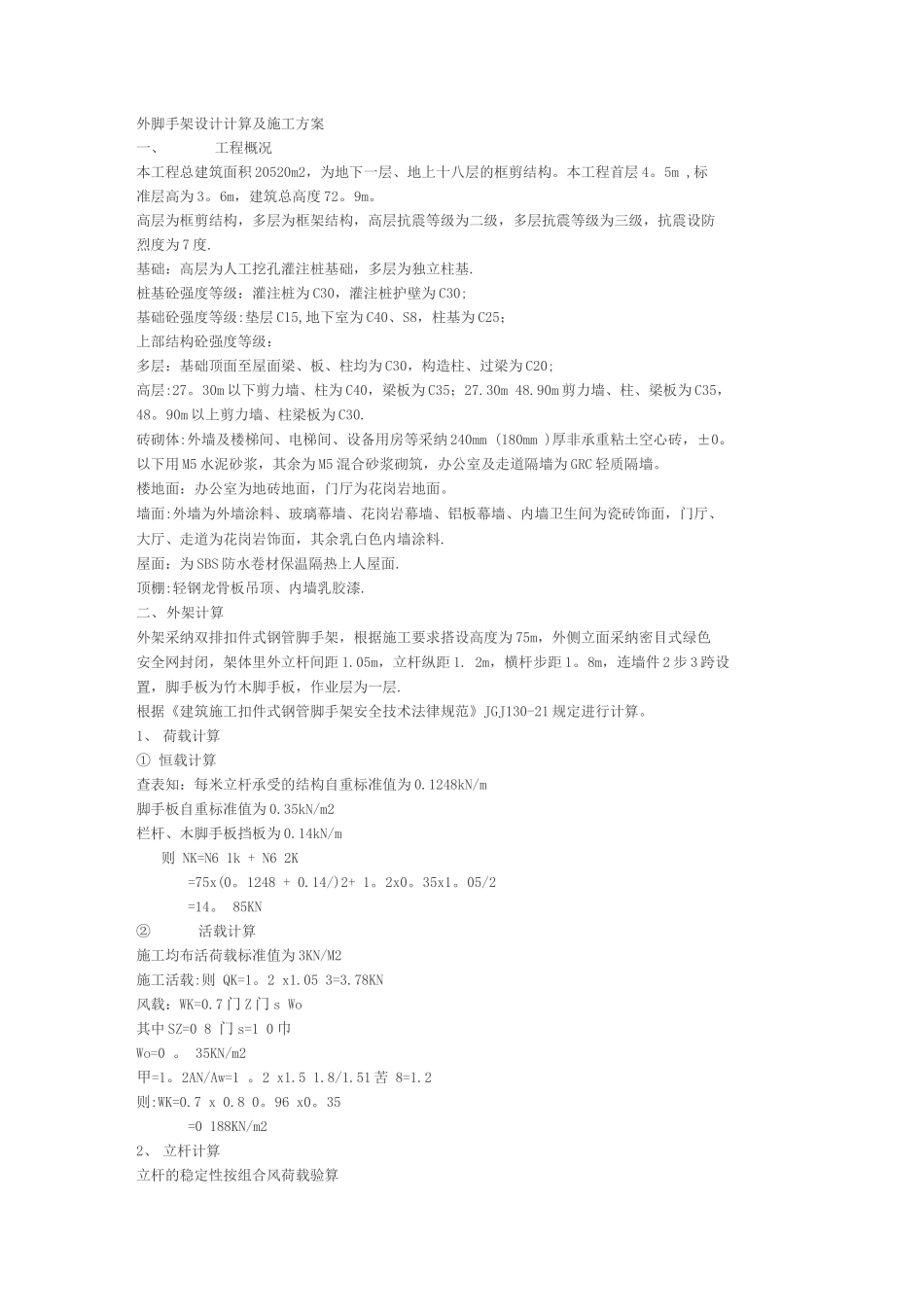

外脚手架设计计算及施工方案一、工程概况本工程总建筑面积 20520m2，为地下一层、地上十八层的框剪结构。本工程首层 4。5m ,标准层高为 3。6m，建筑总高度 72。9m。高层为框剪结构，多层为框架结构，高层抗震等级为二级，多层抗震等级为三级，抗震设防烈度为 7 度.基础：高层为人工挖孔灌注桩基础，多层为独立柱基.桩基砼强度等级：灌注桩为 C30，灌注桩护壁为 C30;基础砼强度等级:垫层 C15,地下室为 C40、S8，柱基为 C25；上部结构砼强度等级：多层：基础顶面至屋面梁、板、柱均为 C30，构造柱、过梁为 C20;高层:27。30m 以下剪力墙、柱为 C40，梁板为 C35；27.30m 48.90m 剪力墙、柱、梁板为 C35，48。90m 以上剪力墙、柱梁板为 C30.砖砌体:外墙及楼梯间、电梯间、设备用房等采纳 240mm (180mm )厚非承重粘土空心砖，±0。以下用 M5 水泥砂浆，其余为 M5 混合砂浆砌筑，办公室及走道隔墙为 GRC 轻质隔墙。楼地面：办公室为地砖地面，门厅为花岗岩地面。墙面:外墙为外墙涂料、玻璃幕墙、花岗岩幕墙、铝板幕墙、内墙卫生间为瓷砖饰面，门厅、大厅、走道为花岗岩饰面，其余乳白色内墙涂料.屋面：为 SBS 防水卷材保温隔热上人屋面.顶棚:轻钢龙骨板吊顶、内墙乳胶漆.二、外架计算外架采纳双排扣件式钢管脚手架，根据施工要求搭设高度为 75m，外侧立面采纳密目式绿色安全网封闭，架体里外立杆间距 1.05m，立杆纵距 1. 2m，横杆步距 1。8m，连墙件 2 步 3 跨设置，脚手板为竹木脚手板，作业层为一层.根据《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-21 规定进行计算。1、 荷载计算① 恒载计算查表知：每米立杆承受的结构自重标准值为 0.1248kN/m脚手板自重标准值为 0.35kN/m2栏杆、木脚手板挡板为 0.14kN/m则 NK=N6 1k + N6 2K=75x(0。1248 + 0.14/)2+ 1。2x0。35x1。05/2=14。 85KN②活载计算施工均布活荷载标准值为 3KN/M2施工活载:则 QK=1。2 x1.05 3=3.78KN风载：WK=0.7 门 Z 门 s Wo其中 SZ=0 8 门 s=1 0 巾Wo=0 。 35KN/m2甲=1。2AN/Aw=1 。2 x1.5 1.8/1.51 苦 8=1.2则:WK=0.7 x 0.8 0。96 x0。35=0 188KN/m22、 立杆计算立杆的稳定性按组合风荷载验算N/^A + M/W
