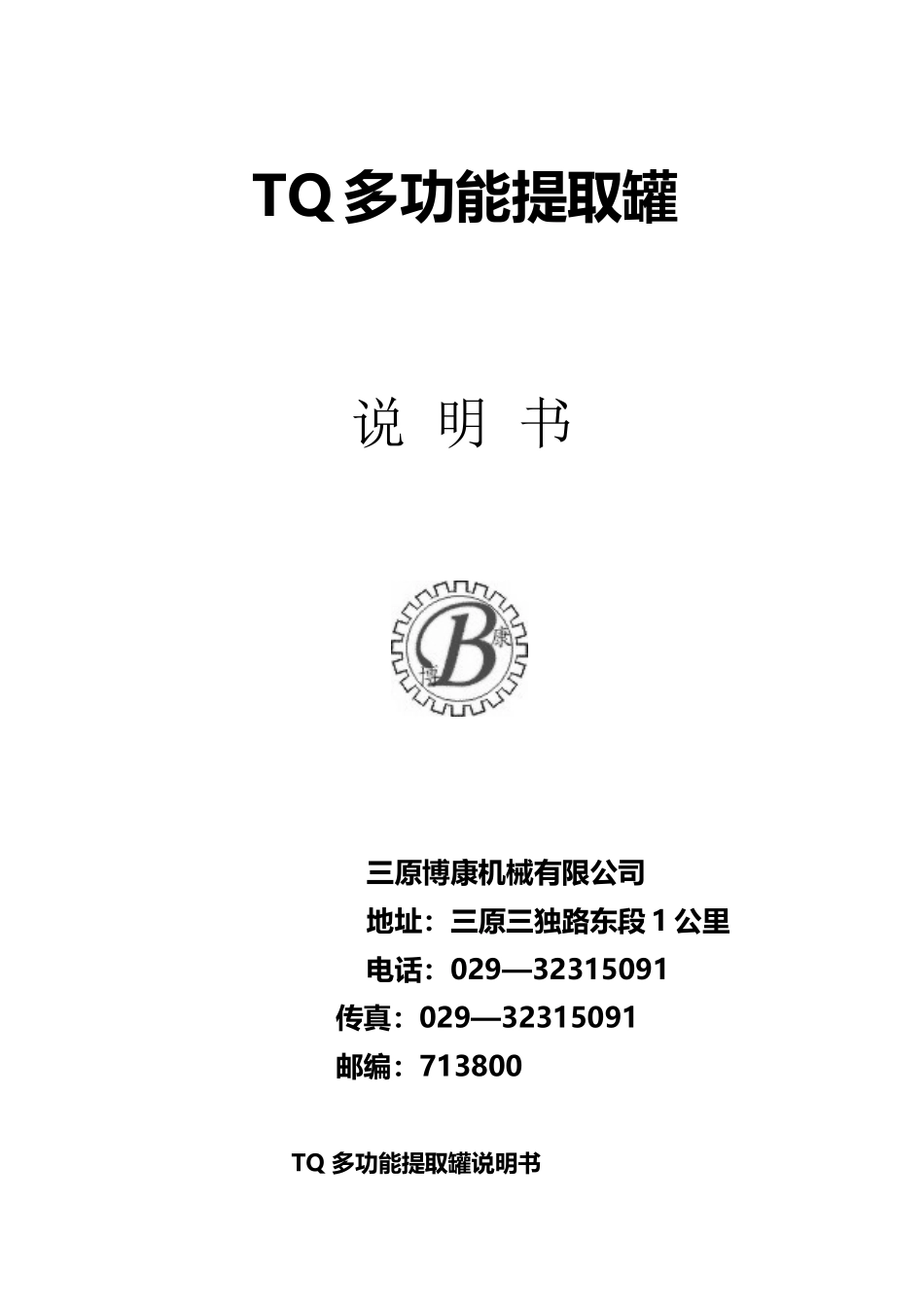

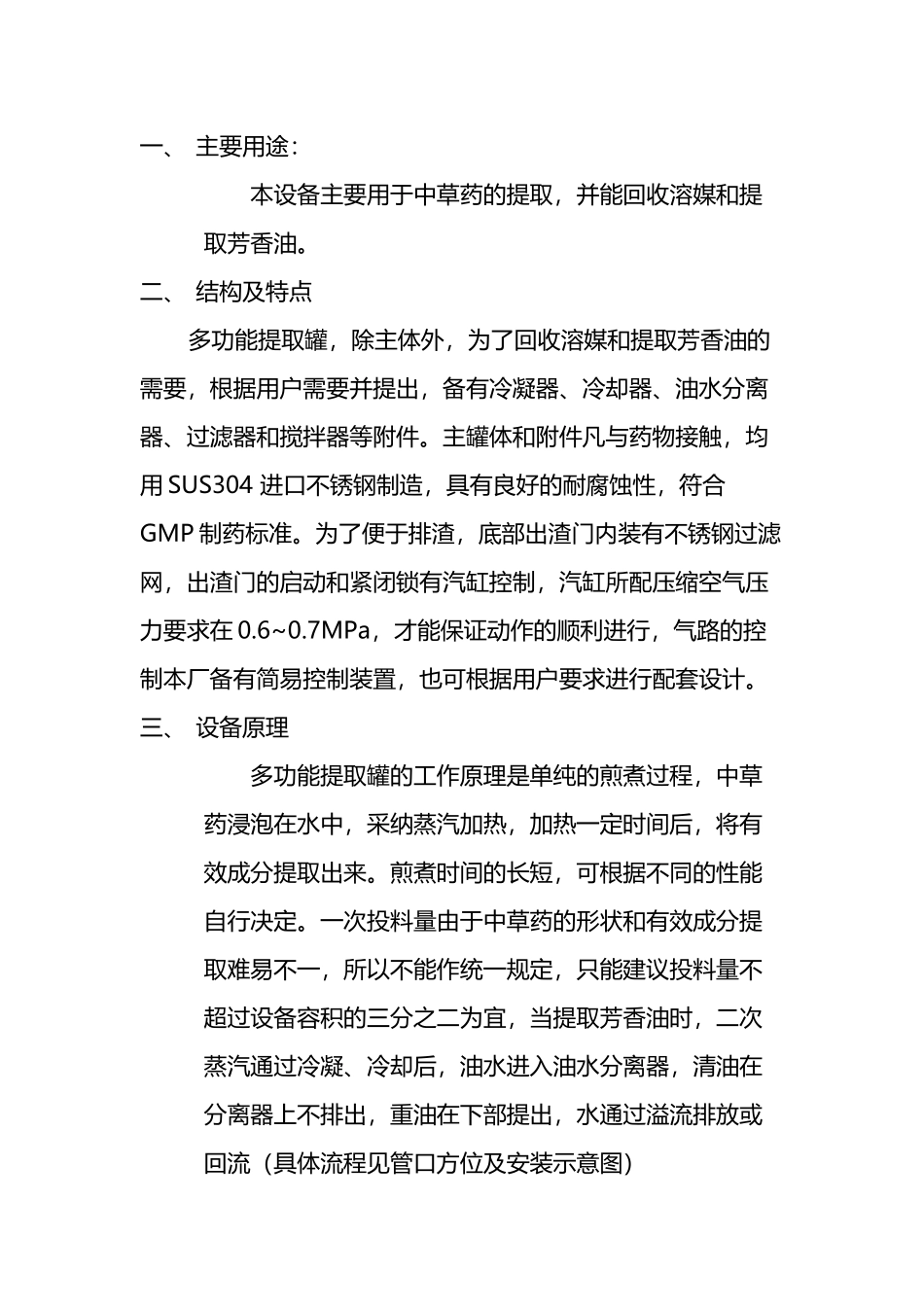

多功能提取罐(6 页)Good is good, but better carries it.精益求精，善益求善。TQ 多功能提取罐 说 明 书三原博康机械有限公司 地址：三原三独路东段 1 公里 电话：029—32315091传真：029—32315091邮编：713800TQ 多功能提取罐说明书一、 主要用途：本设备主要用于中草药的提取，并能回收溶媒和提取芳香油。二、 结构及特点 多功能提取罐，除主体外，为了回收溶媒和提取芳香油的需要，根据用户需要并提出，备有冷凝器、冷却器、油水分离器、过滤器和搅拌器等附件。主罐体和附件凡与药物接触，均用 SUS304 进口不锈钢制造，具有良好的耐腐蚀性，符合GMP 制药标准。为了便于排渣，底部出渣门内装有不锈钢过滤网，出渣门的启动和紧闭锁有汽缸控制，汽缸所配压缩空气压力要求在 0.6~0.7MPa，才能保证动作的顺利进行，气路的控制本厂备有简易控制装置，也可根据用户要求进行配套设计。三、 设备原理多功能提取罐的工作原理是单纯的煎煮过程，中草药浸泡在水中，采纳蒸汽加热，加热一定时间后，将有效成分提取出来。煎煮时间的长短，可根据不同的性能自行决定。一次投料量由于中草药的形状和有效成分提取难易不一，所以不能作统一规定，只能建议投料量不超过设备容积的三分之二为宜，当提取芳香油时，二次蒸汽通过冷凝、冷却后，油水进入油水分离器，清油在分离器上不排出，重油在下部提出，水通过溢流排放或回流（具体流程见管口方位及安装示意图）设备在工作状态时，上钩锁紧系统气路的阀门亦出于工作状态。为了更加安全可靠，出渣门用 3~4 个夹紧锁。四、 主要技术参数项目 容积0.5m³1.0m³2m³3m³6m³设备内允许压力 MPa0.090.090.090.090.09夹套内允许压力 MPa0.30.30.30.30.3配套冷凝面积 m²34558配套冷却面积 m²11111加热面积 m²0.30.30.30.30.3配用空压机压力 MPa0.60.6—0.60.6—0.70.6—0.70.6—0.7提升缸直径 mmØ150Ø160Ø160Ø160Ø160提升缸行程 mm250320320320320加料口直径 mmØ350Ø400Ø400Ø400Ø400出渣口直径 mmØ600Ø800Ø800Ø800Ø800工程直径 mmØ900Ø1000Ø1200Ø1400Ø1600高度 mm（H） 28003200300035004500五、 设备安装 操作台一般现场加工制作，然后用吊装设备将操作台立起，用水平尺找平。在平台上依次将主罐体、冷凝器、冷却器吊装就位、校平（误差 3/100），然后参照安装图装好阀门 ，连接正气、进水、进料、冷凝水、冷却水、二次蒸汽管道。六、标准操作规程...
