多层脚手架施工组织方案

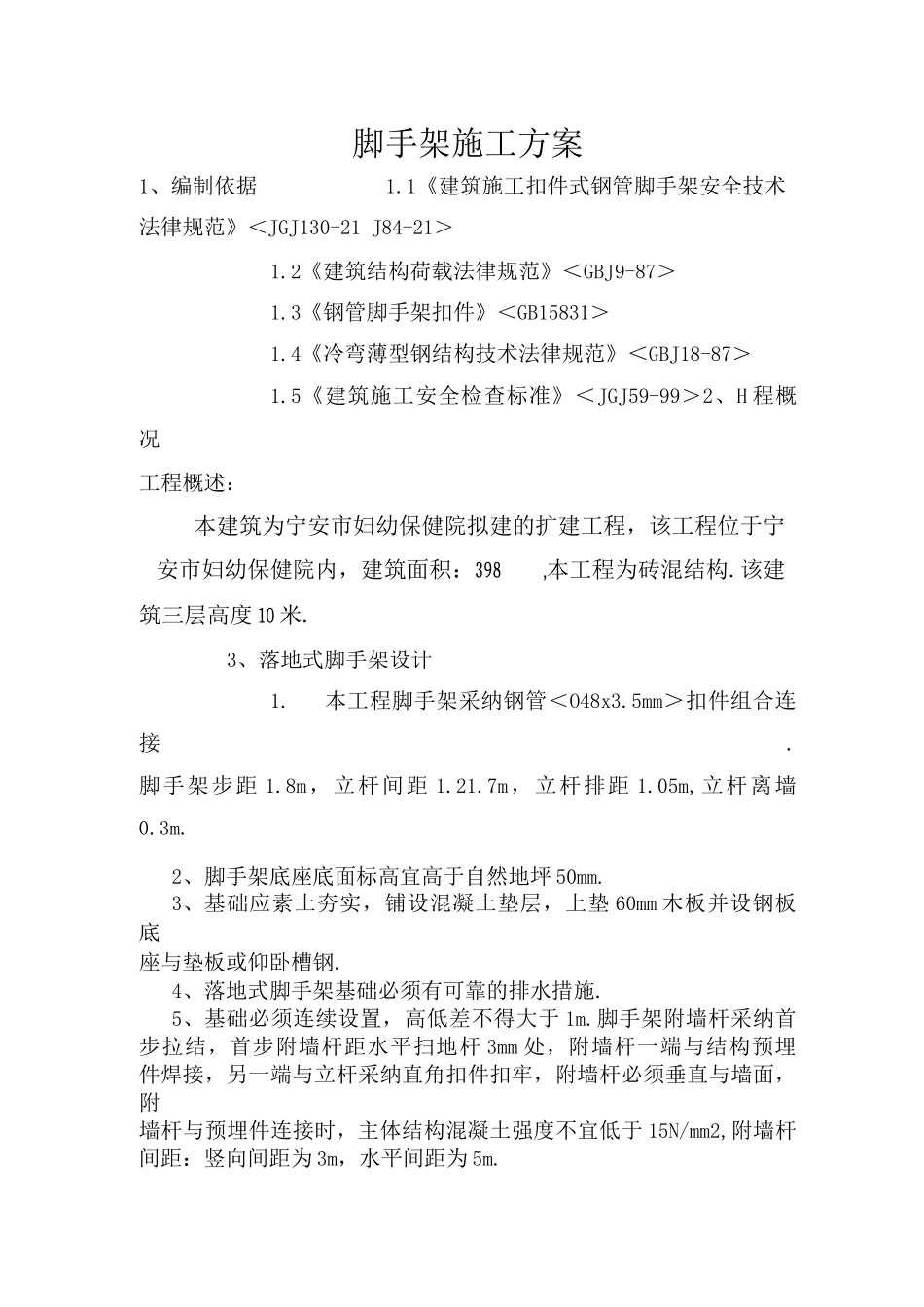

多层脚手架施工组织方案_第1页
1/10
多层脚手架施工组织方案_第2页
2/10
多层脚手架施工组织方案_第3页
3/10
脚手架施工方案1、编制依据1.1《建筑施工扣件式钢管脚手架安全技术法律规范》<JGJ130-21 J84-21>1.2《建筑结构荷载法律规范》<GBJ9-87>1.3《钢管脚手架扣件》<GB15831>1.4《冷弯薄型钢结构技术法律规范》<GBJ18-87>1.5《建筑施工安全检查标准》<JGJ59-99>2、H 程概况工程概述:本建筑为宁安市妇幼保健院拟建的扩建工程,该工程位于宁安市妇幼保健院内,建筑面积:398,本工程为砖混结构.该建筑三层高度 10 米.3、落地式脚手架设计1.本工程脚手架采纳钢管<O48x3.5mm>扣件组合连接.脚手架步距 1.8m,立杆间距 1.21.7m,立杆排距 1.05m,立杆离墙0.3m.2、脚手架底座底面标高宜高于自然地坪 50mm.3、基础应素土夯实,铺设混凝土垫层,上垫 60mm 木板并设钢板底座与垫板或仰卧槽钢.4、落地式脚手架基础必须有可靠的排水措施.5、基础必须连续设置,高低差不得大于 1m.脚手架附墙杆采纳首步拉结,首步附墙杆距水平扫地杆 3mm 处,附墙杆一端与结构预埋件焊接,另一端与立杆采纳直角扣件扣牢,附墙杆必须垂直与墙面,附墙杆与预埋件连接时,主体结构混凝土强度不宜低于 15N/mm2,附墙杆间距:竖向间距为 3m,水平间距为 5m.脚手架基础底座示意图:底座杆的技术措施:1>外径① 48mm 或① 51mm 的钢管严禁混合使用.2>相邻立杆的对接扣件交错布置,两个相邻立杆的接头不应设置在同步内,同步内隔一根立杆的相邻接头,在高度方向错开的距离不宜小于 5mm,各接头中心至主节点距离不宜大于 1/3.3>开始搭接立杆时,应每隔 6 跨设置一根抛撑,直至连墙杆安装稳定后方可根据情况拆除.4>当搭至有连墙杆的构造时,搭设完该处的立杆,纵向水平杆,横向水平杆后,应立即设置连墙杆,连墙杆宜靠近主节点位置,偏离主节点不应大于 3mm,附墙杆间距:脚手架高度<50m 时,竖向间距 3 米,水平间距 3 米;5>立杆顶端宜高出女儿墙上皮 1 米,高出檐上皮 1.5米,钢管长度不应小于 6 米.5.搭设纵、横向水平杆的技术措排水沟4.搭设立施:1>纵向水平杆设置在立杆内侧,其长度不宜小于 3跨.2>在封闭型脚手架中同一步纵向水平杆必须四周交圈,用直角扣件与内、外立杆扣牢固定.3>纵向水平杆接长采纳对接扣件连接,纵向水平杆的对接扣件应交错布置,两相邻纵向水平杆的接头不准设置在同步或同跨内,不同步或不同跨小于纵向距离的 1/3.4>当使用铁脚手板时,纵向水平杆应采纳直角扣件固定在横向水平杆上,并应等间距设置,不应小于 33...
