多层框架电算结果的人工调整

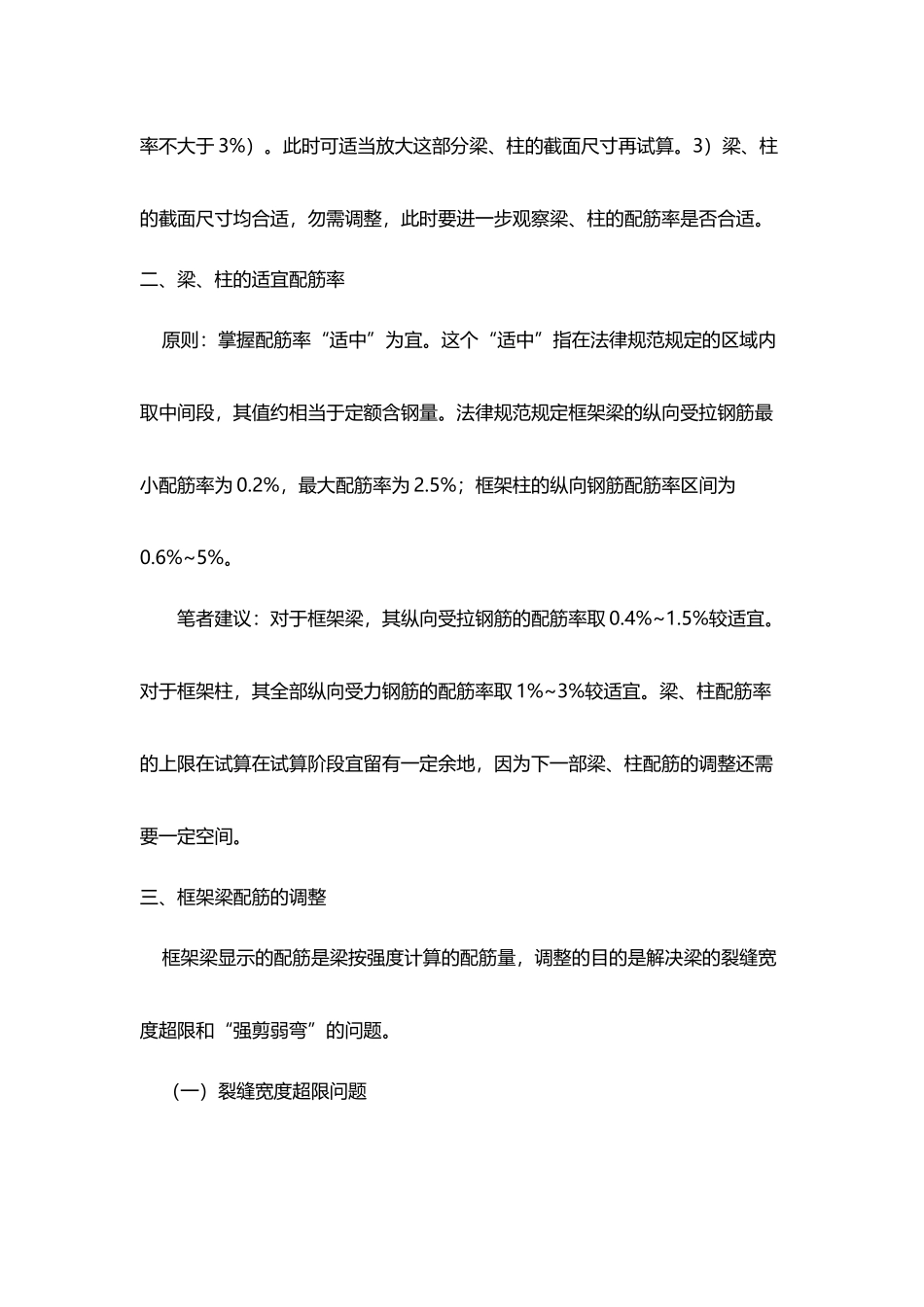

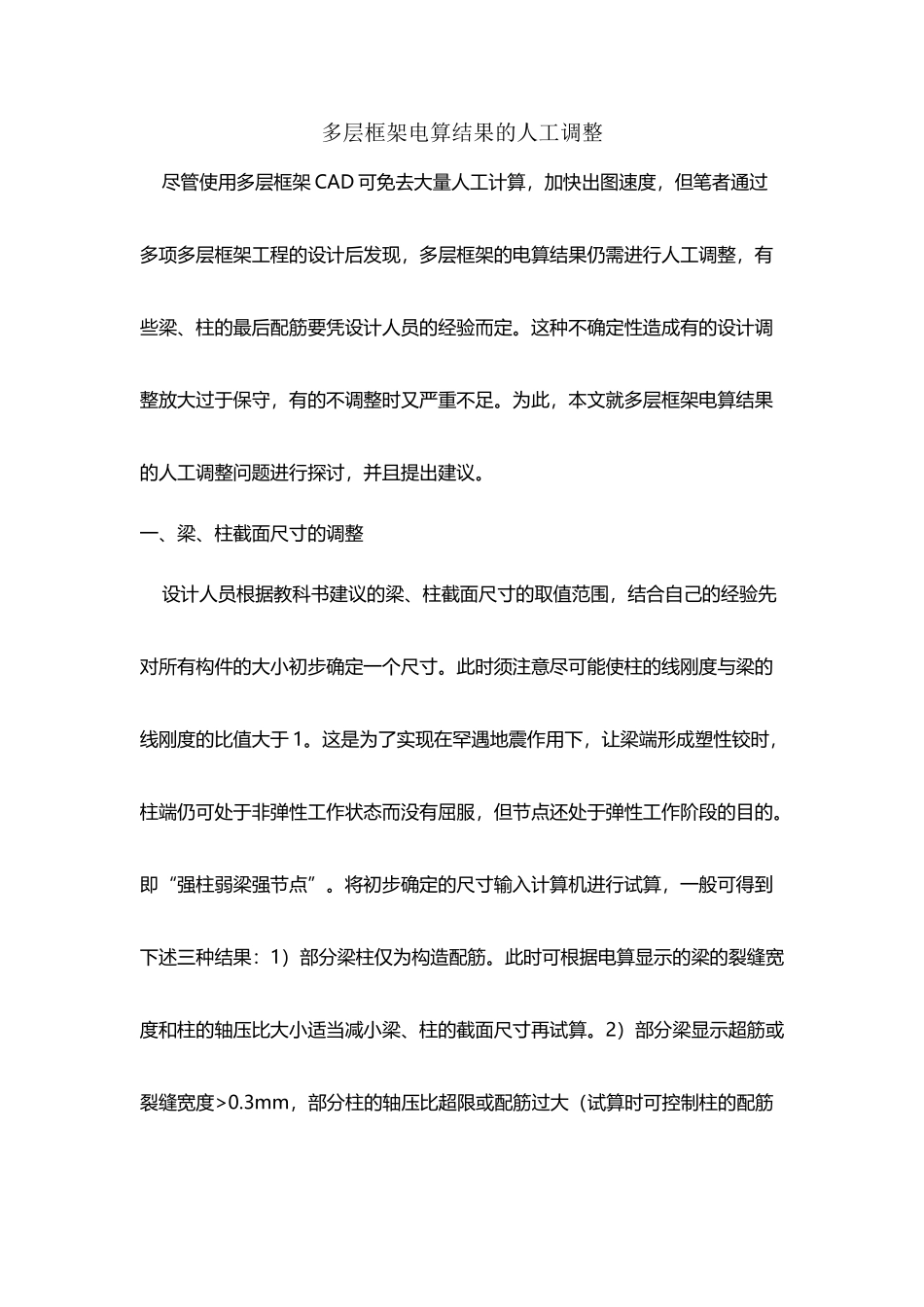

多层框架电算结果的人工调整(9 页)Good is good, but better carries it.精益求精，善益求善。多层框架电算结果的人工调整 尽管使用多层框架 CAD 可免去大量人工计算，加快出图速度，但笔者通过多项多层框架工程的设计后发现，多层框架的电算结果仍需进行人工调整，有些梁、柱的最后配筋要凭设计人员的经验而定。这种不确定性造成有的设计调整放大过于保守，有的不调整时又严重不足。为此，本文就多层框架电算结果的人工调整问题进行探讨，并且提出建议。 一、梁、柱截面尺寸的调整 设计人员根据教科书建议的梁、柱截面尺寸的取值范围，结合自己的经验先对所有构件的大小初步确定一个尺寸。此时须注意尽可能使柱的线刚度与梁的线刚度的比值大于 1。这是为了实现在罕遇地震作用下，让梁端形成塑性铰时，柱端仍可处于非弹性工作状态而没有屈服，但节点还处于弹性工作阶段的目的。即“强柱弱梁强节点”。将初步确定的尺寸输入计算机进行试算，一般可得到下述三种结果：1）部分梁柱仅为构造配筋。此时可根据电算显示的梁的裂缝宽度和柱的轴压比大小适当减小梁、柱的截面尺寸再试算。2）部分梁显示超筋或裂缝宽度>0.3mm，部分柱的轴压比超限或配筋过大（试算时可控制柱的配筋率不大于 3%）。此时可适当放大这部分梁、柱的截面尺寸再试算。3）梁、柱的截面尺寸均合适，勿需调整，此时要进一步观察梁、柱的配筋率是否合适。 二、梁、柱的适宜配筋率 原则：掌握配筋率“适中”为宜。这个“适中”指在法律规范规定的区域内取中间段，其值约相当于定额含钢量。法律规范规定框架梁的纵向受拉钢筋最小配筋率为 0.2%，最大配筋率为 2.5%；框架柱的纵向钢筋配筋率区间为0.6%~5%。 笔者建议：对于框架梁，其纵向受拉钢筋的配筋率取 0.4%~1.5%较适宜。对于框架柱，其全部纵向受力钢筋的配筋率取 1%~3%较适宜。梁、柱配筋率的上限在试算在试算阶段宜留有一定余地，因为下一部梁、柱配筋的调整还需要一定空间。 三、框架梁配筋的调整 框架梁显示的配筋是梁按强度计算的配筋量，调整的目的是解决梁的裂缝宽度超限和“强剪弱弯”的问题。 （一）裂缝宽度超限问题 在配筋率一定时，选用小直径的钢筋可以增加混凝土的握裹面积、减少梁的裂缝宽度。增大配筋率是减小梁裂缝宽度的直接方法。提高混凝土的强度等级，亦可减小梁的裂缝宽度，但影响较小。设计人如不注意框架梁的裂缝宽度是否超限即出施工图，这样的图纸存在有不符合法律规范的缺陷。认...
