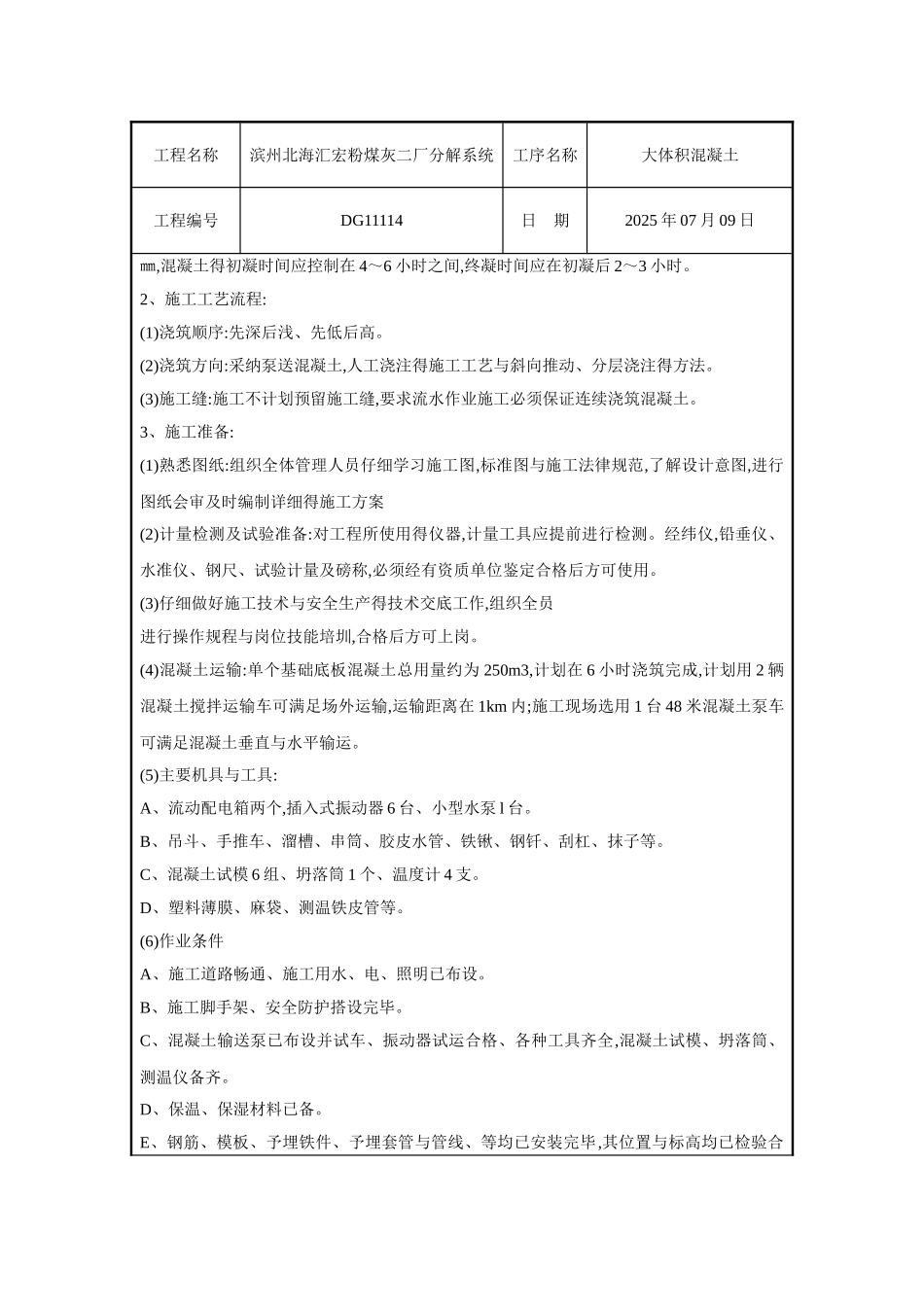

技术交底记录编号:012工程名称滨州北海汇宏粉煤灰二厂分解系统工序名称大体积混凝土工程编号DG11114日 期2025 年 07 月 09 日交底内容:一、材料选择1、水泥:宜选用 42、5#普通硅酸盐水泥。考虑普通水泥水化热较高,特别就是应用到大体积混凝土中,大量水泥水化热不易散发,在混凝土内部温度过高,与混凝土表面产生较大得温度差,便混凝土内部产生压应力,表面产生拉应力。当表面拉应力超过早期混凝土抗拉强度时就会产生温度裂缝,因此确定采纳水化热比较低得矿渣硅酸盐水泥,标号为 42、5#,通过掺加合适得外加剂可以改善混凝土得性能,提高混凝土得抗渗能力。2、粗骨料:采纳粒径为 10～30mm 得碎石,含泥量不大于 1%,选用粒径较大,级配良好得石子配制得混凝土与易性好,抗压强度高,可以减少水泥用量,从而使水化热减小,降低混凝土温升。3、细骨料:选用人工中粗砂,平均粒径不大于 0、5㎜,含泥量不大于 2%,选用平均粒径较大得Ⅱ类中粗砂拌制得混凝土比细砂拌制得混凝土可减少用水量 10%左右,同时相应减少水泥用量,使混凝土得水化热减少,减少混凝土收缩。4、外加剂:混凝土中所掺泵送剂剂,必须与水泥得性质相适应,所有泵送剂应符合国家或行业标准一等品得质量要求,所用泵送剂厂家应提供产品合格证及该外加剂得收缩率得试验报告,收缩率均不得大于基准混凝土得收缩率,大体积混凝土应选用低收缩率,特别就是早期收缩率低得泵送剂,泵送剂得品种与掺量应经商品混凝土厂家试验室试配确定。二、施工部署1、为了混凝土得拌合质量,满足混凝土日浇筑量 250m3 得要求与混凝土浇筑得连续性,避开出现冷缝与施工缝,减少施工现场环境污染,决定采纳预拌混凝土技术。 混凝土配合比要求混凝土供应商根据国家现行《混凝土结构工程施工及验收法律规范》《普通混凝土配合比设计规程》及《粉煤灰混凝土应用技术法律规范》中得有关要求进行设计,参照用户提出得技术要求,提高一个级别进行试配,泵送混凝土得坍落度宜为 160～180工程名称滨州北海汇宏粉煤灰二厂分解系统工序名称大体积混凝土工程编号DG11114日 期2025 年 07 月 09 日㎜,混凝土得初凝时间应控制在 4～6 小时之间,终凝时间应在初凝后 2～3 小时。2、施工工艺流程:(1)浇筑顺序:先深后浅、先低后高。(2)浇筑方向:采纳泵送混凝土,人工浇注得施工工艺与斜向推动、分层浇注得方法。(3)施工缝:施工不计划预留施工缝,要求流水作业施工必须保证连续浇筑混凝土。3、施工准备:(1)熟悉图纸:组织全体管理人员仔细...
