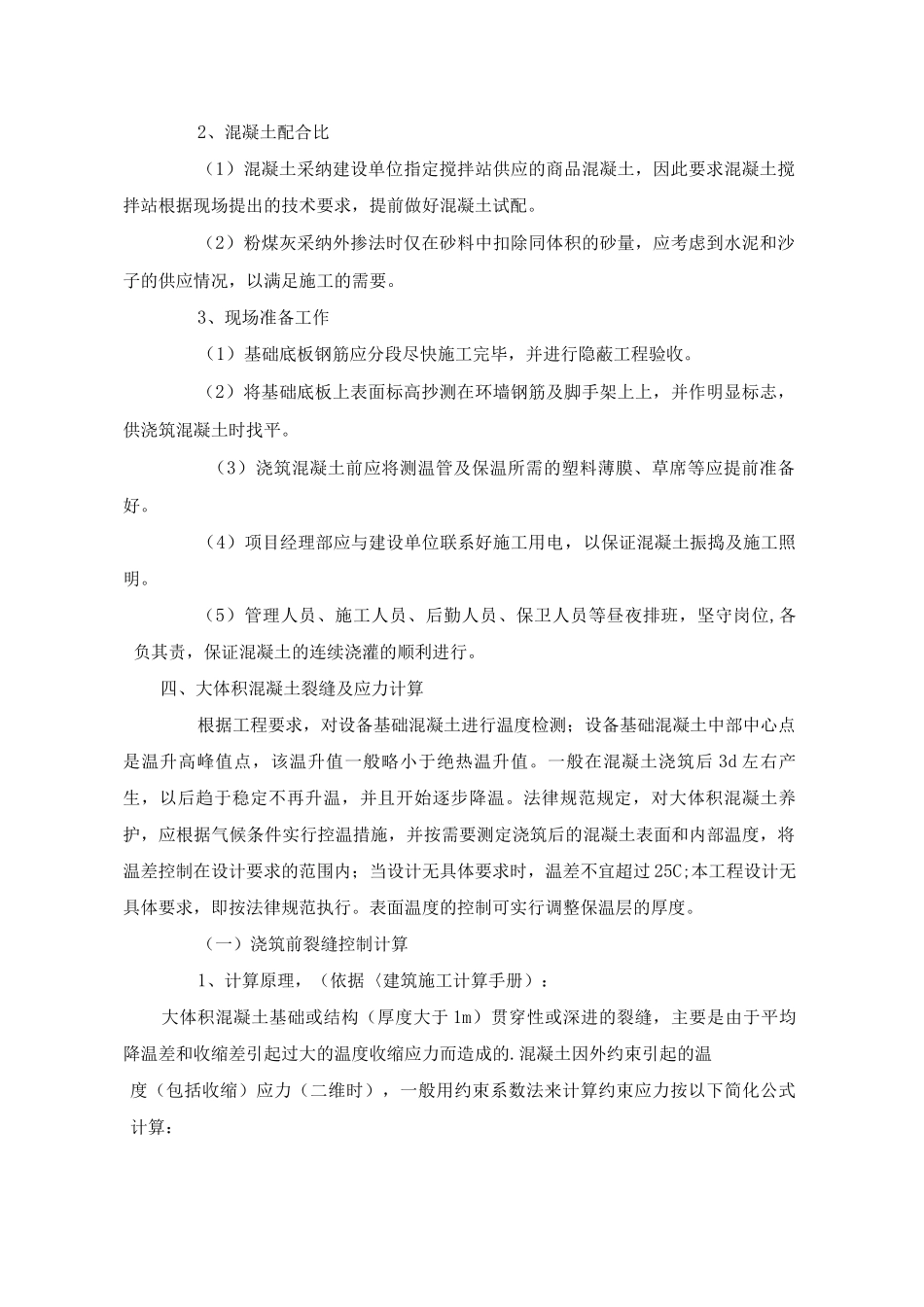

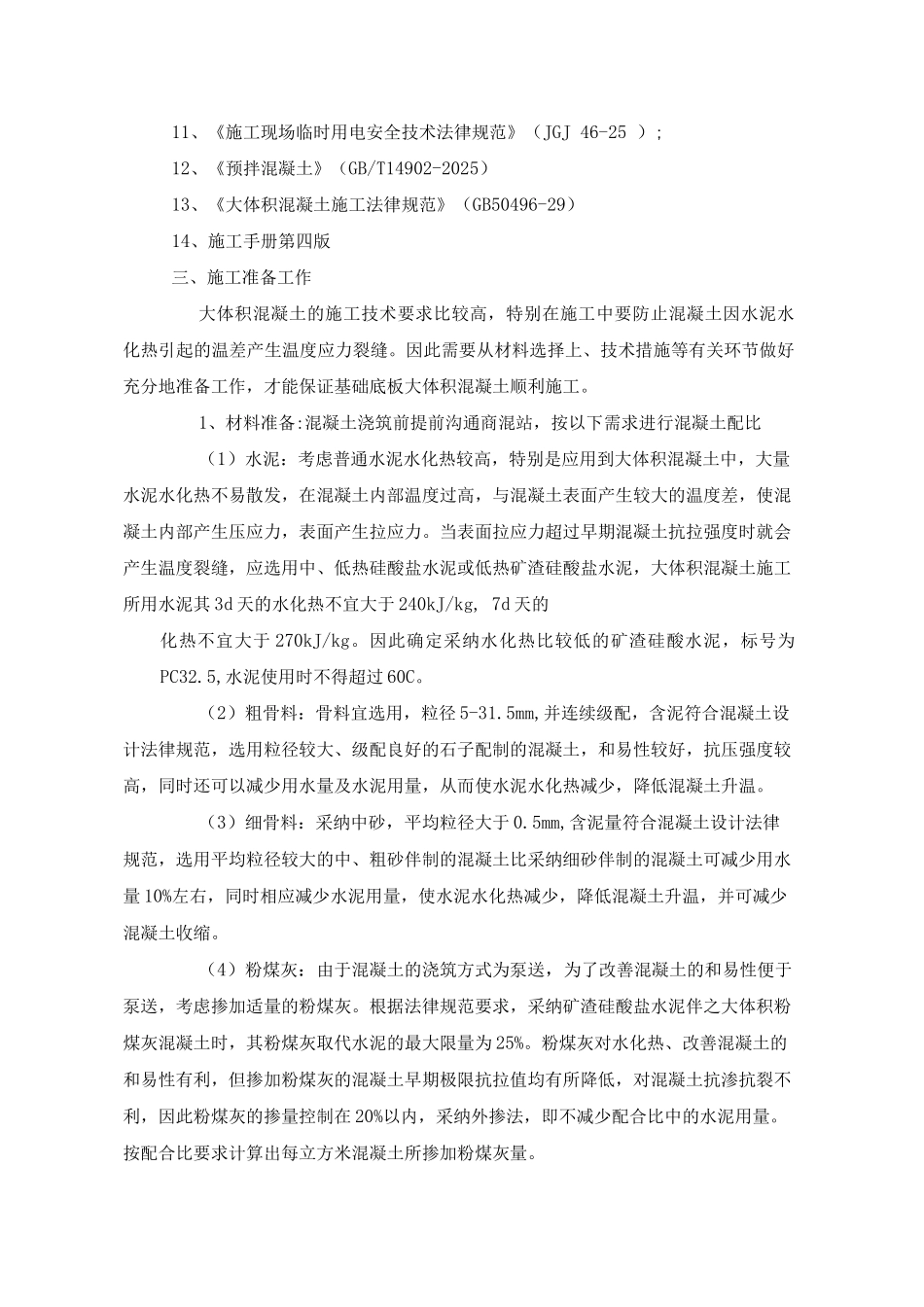

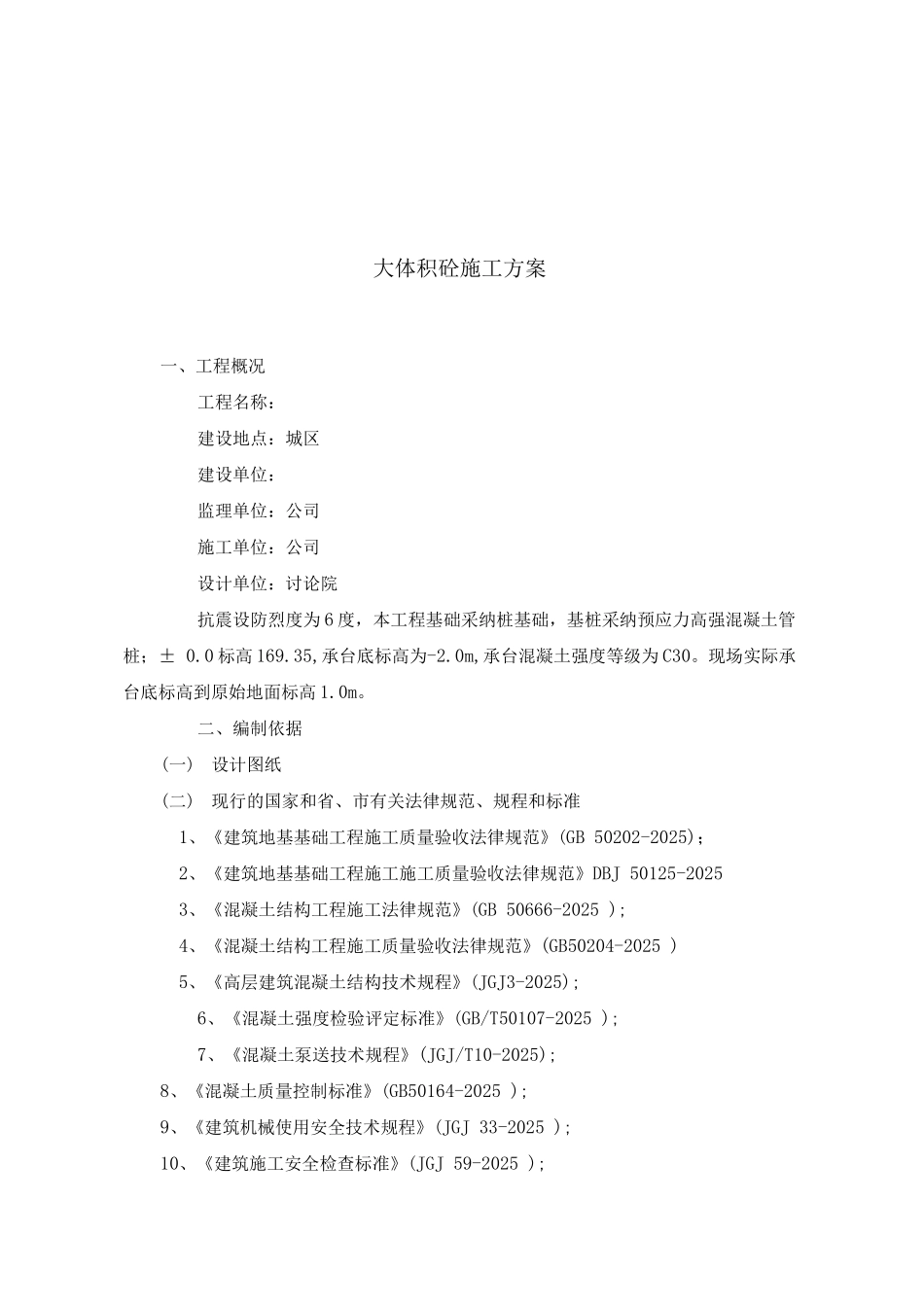

大体积砼施工方案一、工程概况工程名称：建设地点：城区建设单位：监理单位：公司施工单位：公司设计单位：讨论院抗震设防烈度为 6 度，本工程基础采纳桩基础，基桩采纳预应力高强混凝土管桩；± 0.0 标高 169.35,承台底标高为-2.0m,承台混凝土强度等级为 C30。现场实际承台底标高到原始地面标高 1.0m。二、编制依据(一)设计图纸(二)现行的国家和省、市有关法律规范、规程和标准1、《建筑地基基础工程施工质量验收法律规范》(GB 50202-2025)；2、《建筑地基基础工程施工施工质量验收法律规范》DBJ 50125-20253、《混凝土结构工程施工法律规范》(GB 50666-2025 );4、《混凝土结构工程施工质量验收法律规范》(GB50204-2025 )5、《高层建筑混凝土结构技术规程》(JGJ3-2025);6、《混凝土强度检验评定标准》(GB/T50107-2025 );7、《混凝土泵送技术规程》(JGJ/T10-2025);8、《混凝土质量控制标准》(GB50164-2025 );9、《建筑机械使用安全技术规程》(JGJ 33-2025 );10、《建筑施工安全检查标准》(JGJ 59-2025 );11、《施工现场临时用电安全技术法律规范》（JGJ 46-25 ）;12、《预拌混凝土》（GB/T14902-2025）13、《大体积混凝土施工法律规范》（GB50496-29）14、施工手册第四版三、施工准备工作大体积混凝土的施工技术要求比较高，特别在施工中要防止混凝土因水泥水化热引起的温差产生温度应力裂缝。因此需要从材料选择上、技术措施等有关环节做好充分地准备工作，才能保证基础底板大体积混凝土顺利施工。1、材料准备:混凝土浇筑前提前沟通商混站，按以下需求进行混凝土配比（1）水泥：考虑普通水泥水化热较高，特别是应用到大体积混凝土中，大量水泥水化热不易散发，在混凝土内部温度过高，与混凝土表面产生较大的温度差，使混凝土内部产生压应力，表面产生拉应力。当表面拉应力超过早期混凝土抗拉强度时就会产生温度裂缝，应选用中、低热硅酸盐水泥或低热矿渣硅酸盐水泥，大体积混凝土施工所用水泥其 3d 天的水化热不宜大于 240kJ/kg, 7d 天的化热不宜大于 270kJ/kg。因此确定采纳水化热比较低的矿渣硅酸水泥，标号为PC32.5,水泥使用时不得超过 60C。（2）粗骨料：骨料宜选用，粒径 5-31.5mm,并连续级配，含泥符合混凝土设计法律规范，选用粒径较大、级配良好的石子配制的混凝土，和易性较好，抗压强度较高，同时还可以减少用水量及水泥用量，从而使水泥水化热减少，降低混凝土升温。（3）细骨料：采纳中砂，平均粒径大于...
