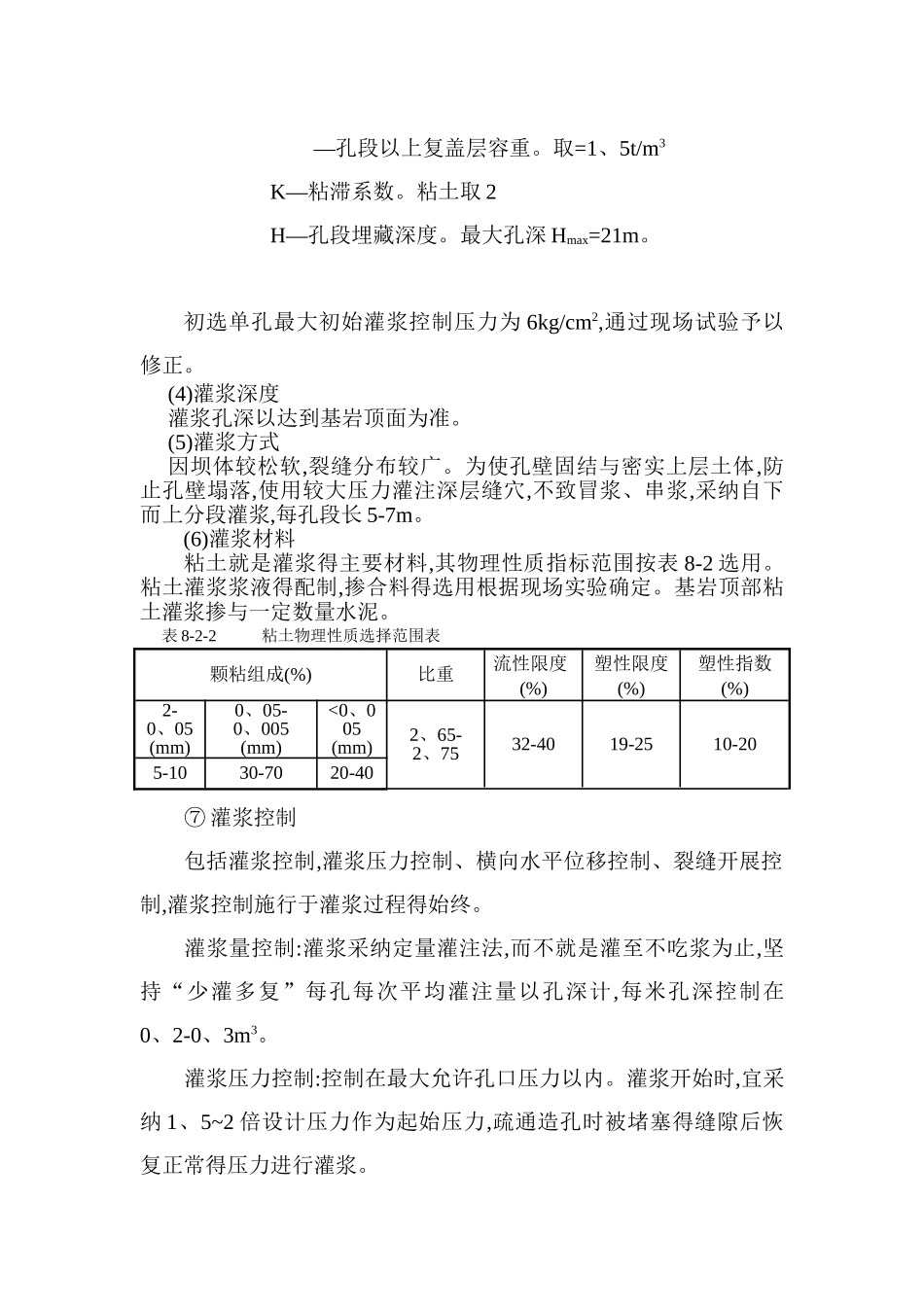

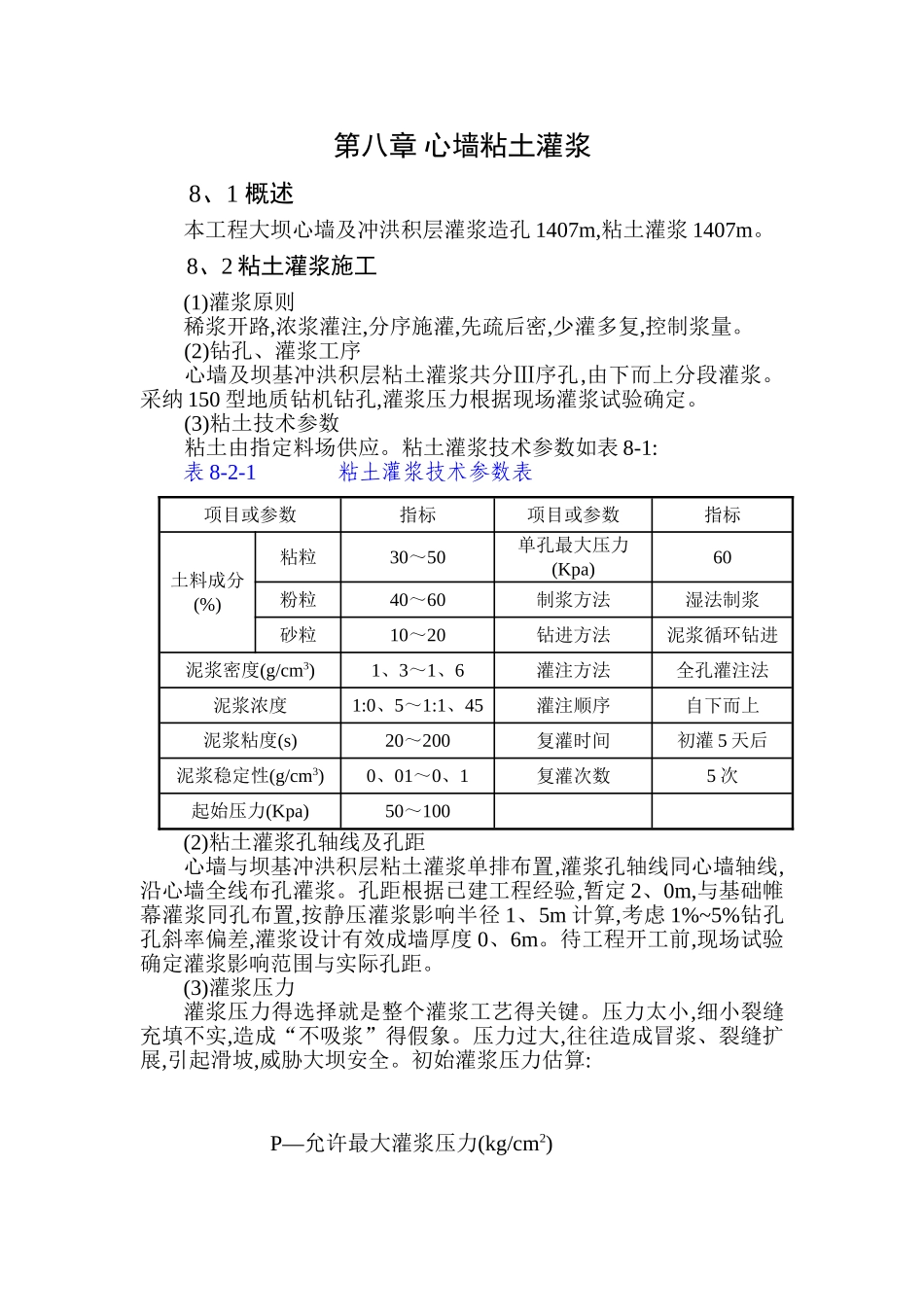

第八章 心墙粘土灌浆8、1 概述本工程大坝心墙及冲洪积层灌浆造孔 1407m,粘土灌浆 1407m。8、2 粘土灌浆施工(1)灌浆原则稀浆开路,浓浆灌注,分序施灌,先疏后密,少灌多复,控制浆量。(2)钻孔、灌浆工序心墙及坝基冲洪积层粘土灌浆共分Ⅲ序孔,由下而上分段灌浆。采纳 150 型地质钻机钻孔,灌浆压力根据现场灌浆试验确定。(3)粘土技术参数粘土由指定料场供应。粘土灌浆技术参数如表 8-1:表 8-2-1 粘土灌浆技术参数表项目或参数指标项目或参数指标土料成分(%)粘粒30～50单孔最大压力(Kpa)60粉粒40～60制浆方法湿法制浆砂粒10～20钻进方法泥浆循环钻进泥浆密度(g/cm3)1、3～1、6灌注方法全孔灌注法泥浆浓度1:0、5～1:1、45灌注顺序自下而上泥浆粘度(s)20～200复灌时间初灌 5 天后泥浆稳定性(g/cm3)0、01～0、1复灌次数5 次起始压力(Kpa)50～100(2)粘土灌浆孔轴线及孔距心墙与坝基冲洪积层粘土灌浆单排布置,灌浆孔轴线同心墙轴线,沿心墙全线布孔灌浆。孔距根据已建工程经验,暂定 2、0m,与基础帷幕灌浆同孔布置,按静压灌浆影响半径 1、5m 计算,考虑 1%~5%钻孔孔斜率偏差,灌浆设计有效成墙厚度 0、6m。待工程开工前,现场试验确定灌浆影响范围与实际孔距。(3)灌浆压力灌浆压力得选择就是整个灌浆工艺得关键。压力太小,细小裂缝充填不实,造成“不吸浆”得假象。压力过大,往往造成冒浆、裂缝扩展,引起滑坡,威胁大坝安全。初始灌浆压力估算:P—允许最大灌浆压力(kg/cm2)—孔段以上复盖层容重。取=1、5t/m3K—粘滞系数。粘土取 2H—孔段埋藏深度。最大孔深 Hmax=21m。初选单孔最大初始灌浆控制压力为 6kg/cm2,通过现场试验予以修正。(4)灌浆深度灌浆孔深以达到基岩顶面为准。(5)灌浆方式因坝体较松软,裂缝分布较广。为使孔壁固结与密实上层土体,防止孔壁塌落,使用较大压力灌注深层缝穴,不致冒浆、串浆,采纳自下而上分段灌浆,每孔段长 5-7m。(6)灌浆材料粘土就是灌浆得主要材料,其物理性质指标范围按表 8-2 选用。粘土灌浆浆液得配制,掺合料得选用根据现场实验确定。基岩顶部粘土灌浆掺与一定数量水泥。表 8-2-2 粘土物理性质选择范围表颗粘组成(%)比重流性限度(%)塑性限度(%)塑性指数(%)2-0、05(mm)0、05-0、005(mm)<0、005(mm)2、65-2、7532-4019-2510-205-1030-7020-40⑦ 灌浆控制包括灌浆控制,灌浆压力控制、横向水平位移控制、裂缝开展控制,灌浆控制施行于灌浆过程得始终。灌浆量控制:灌浆采纳定量灌注法,而不就是灌至不吃浆为止,坚...
