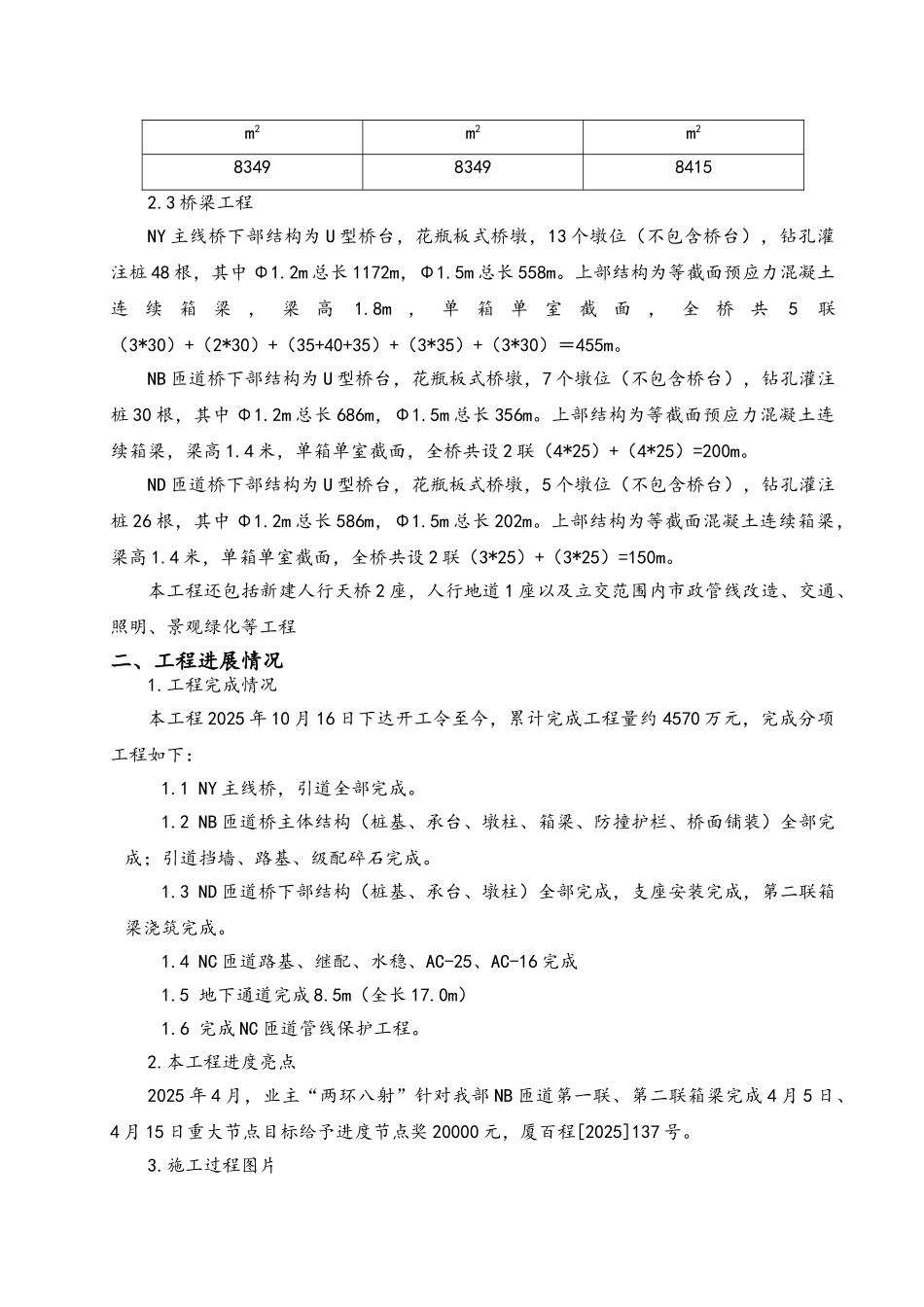

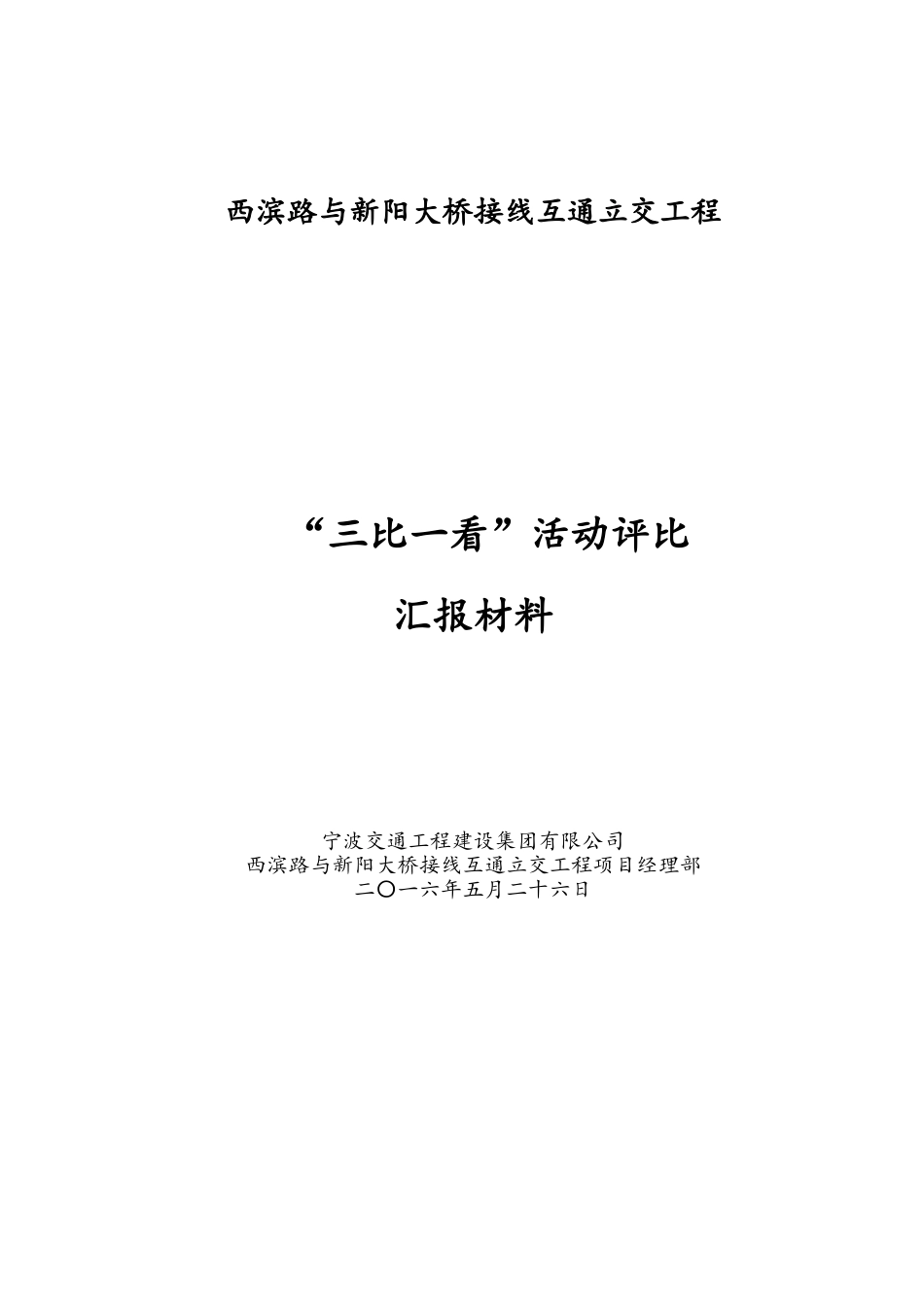

西滨路与新阳大桥接线互通立交工程 “三比一看”活动评比汇报材料宁波交通工程建设集团有限公司西滨路与新阳大桥接线互通立交工程项目经理部二〇一六年五月二十六日西滨路与新阳大桥接线互通立交工程一、项目概况1.工程概述西滨路与杏滨路（东西走向）的组合为主线，改造后马銮海堤与新阳大桥组合（南北走向）同主线成“丁”字相接。以 NY 主线桥高架西滨路、杏滨路南半幅；马銮海堤以NB、ND 匝道桥与主线连接；新阳大桥以 NA、NC 匝道与主线连接构成本工程。西滨路与新阳大桥接线立交工程总造价约为 7846.37 万，合同工期为 18 个月。2.主要工程量2.1 路基工程NZ 匝道填方 4568 m3，挖方 1652 m3；NY 匝道填方 3690m3，挖方 645m3；NA 匝道填方1016m3，挖方 544m3；NB 匝道填方 2711m3，挖方 1116m3；NC 匝道填方 6001m3，挖方1797m3；ND 匝道填方 2284m3，挖方 185m3；F1 辅道填方 811m3，挖方 948m3；总计填方21083m3，挖方 6890 m3。2.2 路面工程路面结构（一）4cm 厚 SMA-135cm 厚 AC-167cm 厚 AC-2525cm 厚 5%水稳20cm 厚 3%水稳15cm 厚级配碎石m2m2m2m2m2m2186951869518695202562112522116路面结构（二）4cm 厚 SMA-135~11cm 厚 AC-16SBS 防水卷材帖缝刨铣旧路面结构m2m2m2m25254525419695254路面结构（三）4cm 厚 AC-137cm 厚 AC-2520cm 厚 5%水稳16cm 厚 3%水稳15cm 厚级配碎石m2m2m2m2m218351835314936713992非机动车道4cm 厚 AC-135cm 厚 AC-16C15 砼垫层厚 15cmm2m2m28349834984152.3 桥梁工程NY 主线桥下部结构为 U 型桥台，花瓶板式桥墩，13 个墩位（不包含桥台），钻孔灌注桩 48 根，其中 Φ1.2m 总长 1172m，Φ1.5m 总长 558m。上部结构为等截面预应力混凝土连续箱梁，梁高1.8m，单箱单室截面，全桥共5联（3*30）+（2*30）+（35+40+35）+（3*35）+（3*30）＝455m。NB 匝道桥下部结构为 U 型桥台，花瓶板式桥墩，7 个墩位（不包含桥台），钻孔灌注桩 30 根，其中 Φ1.2m 总长 686m，Φ1.5m 总长 356m。上部结构为等截面预应力混凝土连续箱梁，梁高 1.4 米，单箱单室截面，全桥共设 2 联（4*25）+（4*25）=200m。ND 匝道桥下部结构为 U 型桥台，花瓶板式桥墩，5 个墩位（不包含桥台），钻孔灌注桩 26 根，其中 Φ1.2m 总长 586m，Φ1.5m 总长 202m。上部结构为等截面混凝土连续箱梁，梁高 1.4 米，单箱单室截面，全桥共...
