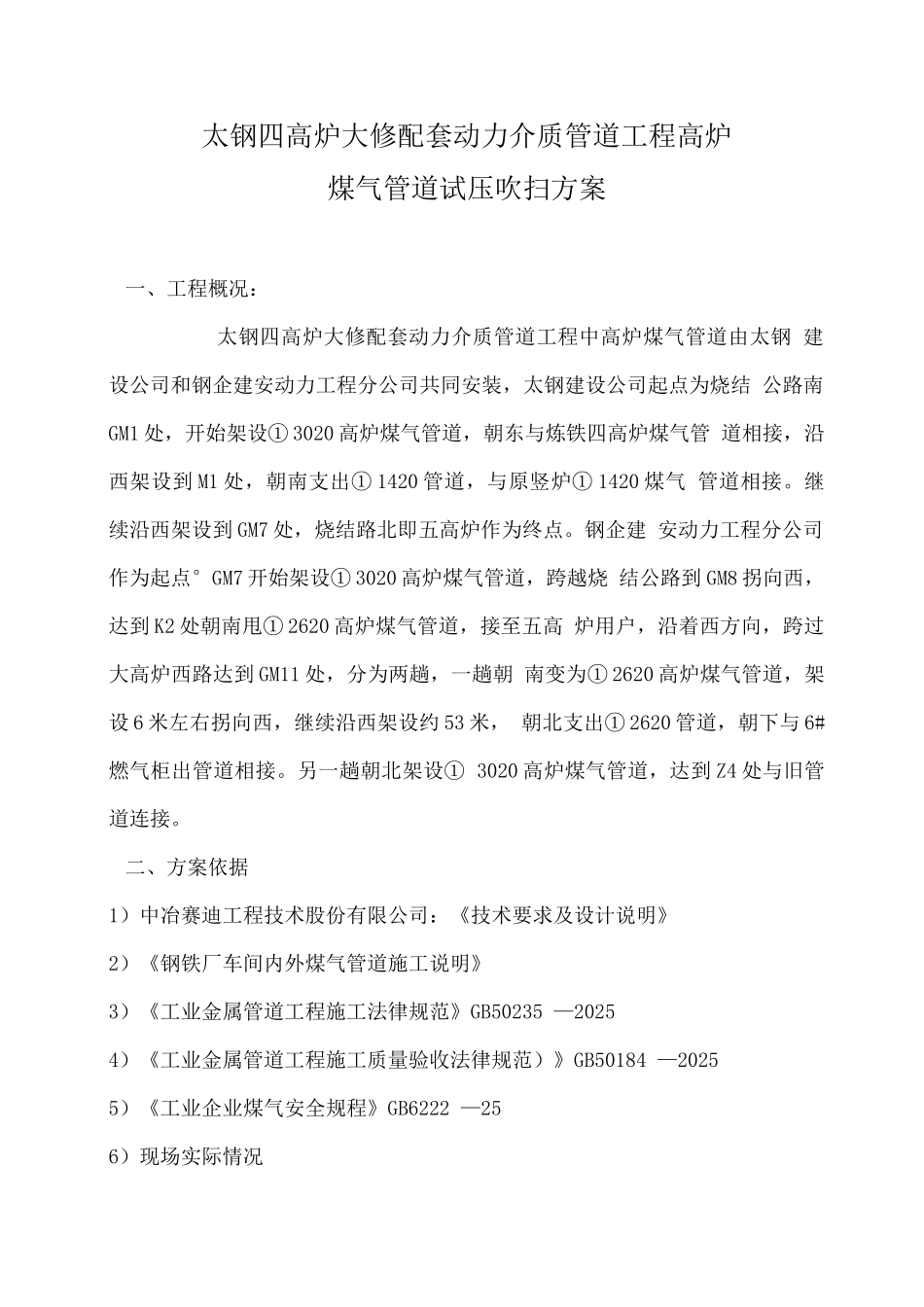

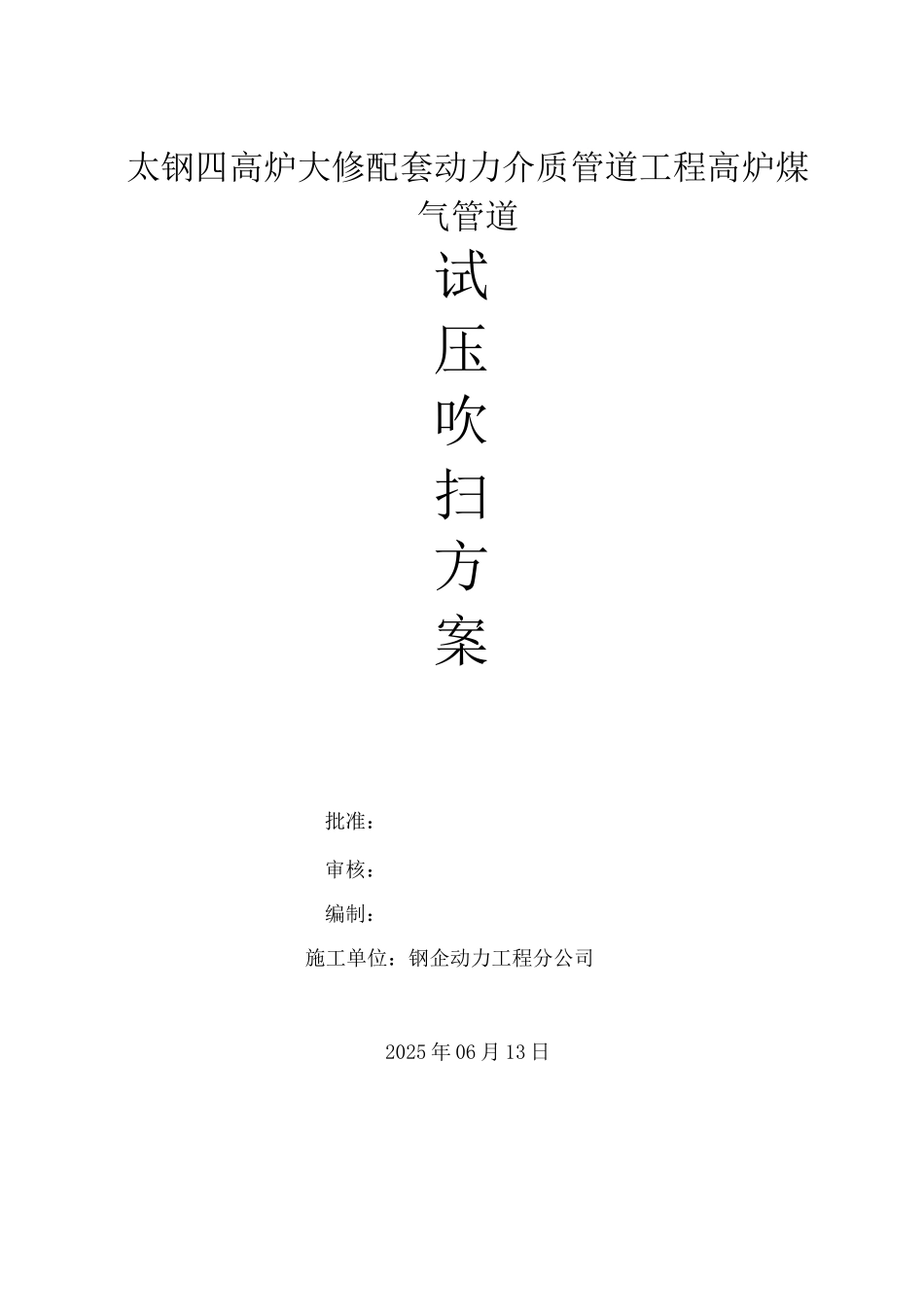

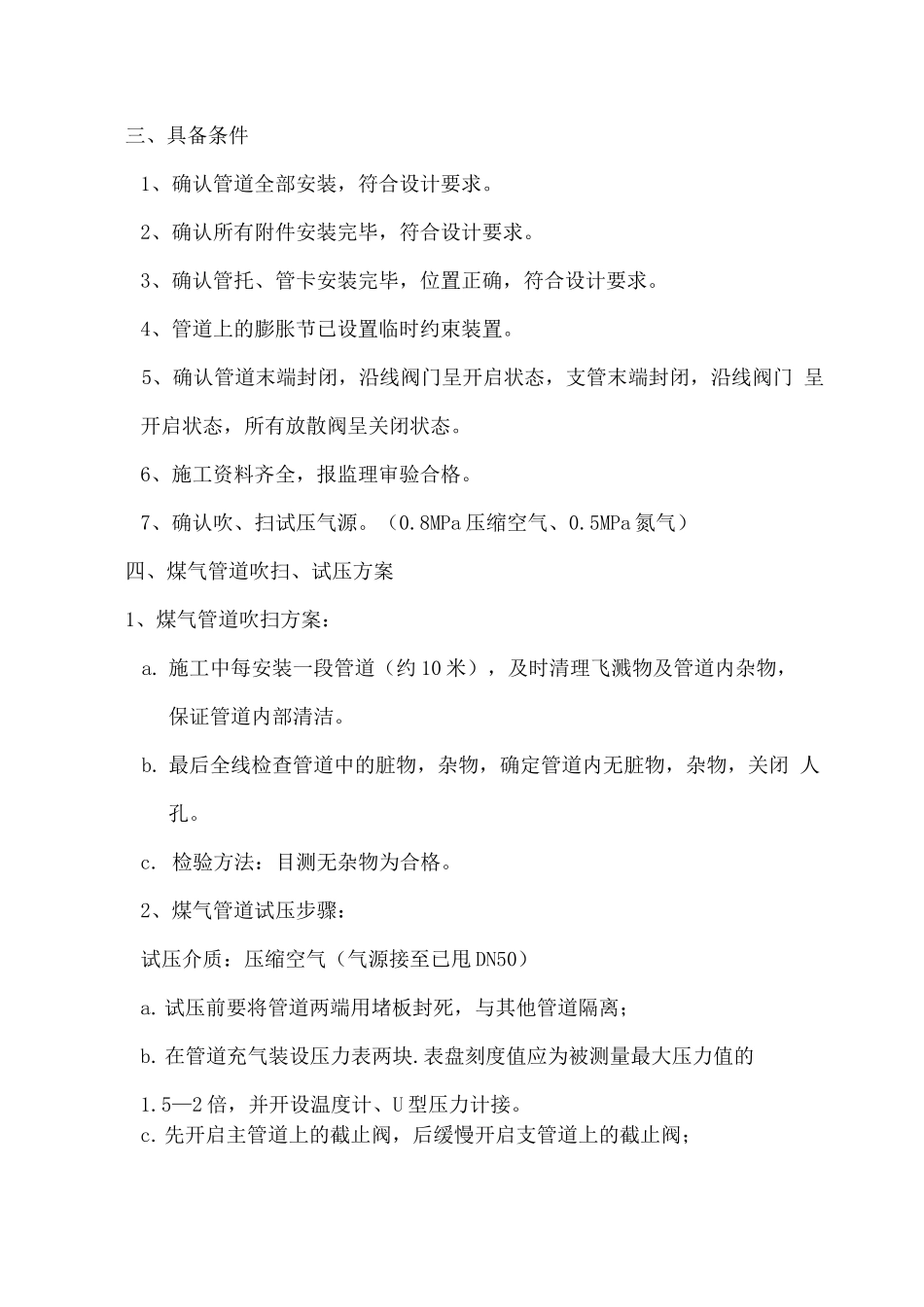

太钢四高炉大修配套动力介质管道工程高炉煤气管道试压吹扫方案批准：审核：编制： 施工单位：钢企动力工程分公司2025 年 06 月 13 日太钢四高炉大修配套动力介质管道工程高炉煤气管道试压吹扫方案一、工程概况：太钢四高炉大修配套动力介质管道工程中高炉煤气管道由太钢 建设公司和钢企建安动力工程分公司共同安装，太钢建设公司起点为烧结 公路南GM1 处，开始架设① 3020 高炉煤气管道，朝东与炼铁四高炉煤气管 道相接，沿西架设到 M1 处，朝南支出① 1420 管道，与原竖炉① 1420 煤气 管道相接。继续沿西架设到 GM7 处，烧结路北即五高炉作为终点。钢企建 安动力工程分公司作为起点°GM7 开始架设① 3020 高炉煤气管道，跨越烧 结公路到 GM8 拐向西，达到 K2 处朝南甩① 2620 高炉煤气管道，接至五高 炉用户，沿着西方向，跨过大高炉西路达到 GM11 处，分为两趟，一趟朝 南变为① 2620 高炉煤气管道，架设 6 米左右拐向西，继续沿西架设约 53 米， 朝北支出① 2620 管道，朝下与 6#燃气柜出管道相接。另一趟朝北架设① 3020 高炉煤气管道，达到 Z4 处与旧管道连接。二、方案依据1）中冶赛迪工程技术股份有限公司：《技术要求及设计说明》2）《钢铁厂车间内外煤气管道施工说明》3）《工业金属管道工程施工法律规范》GB50235 —20254）《工业金属管道工程施工质量验收法律规范）》GB50184 —20255）《工业企业煤气安全规程》GB6222 —256）现场实际情况三、具备条件1、确认管道全部安装，符合设计要求。2、确认所有附件安装完毕，符合设计要求。3、确认管托、管卡安装完毕，位置正确，符合设计要求。4、管道上的膨胀节已设置临时约束装置。5、确认管道末端封闭，沿线阀门呈开启状态，支管末端封闭，沿线阀门 呈开启状态，所有放散阀呈关闭状态。6、施工资料齐全，报监理审验合格。7、确认吹、扫试压气源。（0.8MPa 压缩空气、0.5MPa 氮气）四、煤气管道吹扫、试压方案1、煤气管道吹扫方案：a. 施工中每安装一段管道（约 10 米），及时清理飞溅物及管道内杂物， 保证管道内部清洁。b. 最后全线检查管道中的脏物，杂物，确定管道内无脏物，杂物，关闭 人孔。c. 检验方法：目测无杂物为合格。2、煤气管道试压步骤：试压介质：压缩空气（气源接至已甩 DN50）a.试压前要将管道两端用堵板封死，与其他管道隔离；b. 在管道充气装设压力表两块.表盘刻度值应为被测量最大压力值的1.5—2 ...
