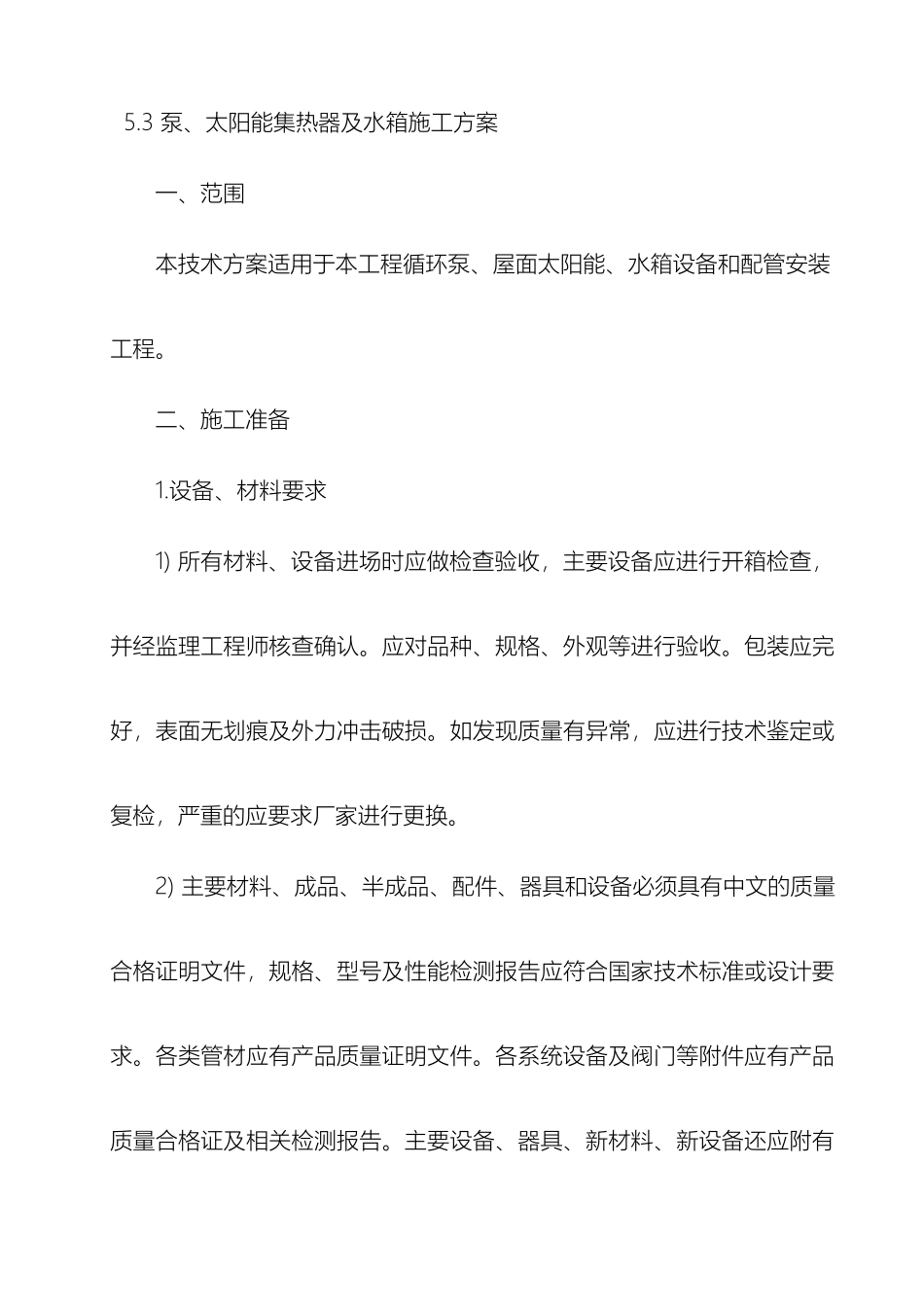

太阳能系统安装施工方案 5.3 泵、太阳能集热器及水箱施工方案一、范围本技术方案适用于本工程循环泵、屋面太阳能、水箱设备和配管安装工程。二、施工准备1.设备、材料要求1) 所有材料、设备进场时应做检查验收，主要设备应进行开箱检查，并经监理工程师核查确认。应对品种、规格、外观等进行验收。包装应完好，表面无划痕及外力冲击破损。如发现质量有异常，应进行技术鉴定或复检，严重的应要求厂家进行更换。2) 主要材料、成品、半成品、配件、器具和设备必须具有中文的质量合格证明文件，规格、型号及性能检测报告应符合国家技术标准或设计要求。各类管材应有产品质量证明文件。各系统设备及阀门等附件应有产品质量合格证及相关检测报告。主要设备、器具、新材料、新设备还应附有完整的安装、使用说明书。3) 材料、设备在运输、保管和施工过程中，应实行有效措施防止损坏或腐蚀。搬运材料和设备时注意安全，应小心轻放严禁剧烈撞击、与尖锐物品碰触和抛、摔、滚、拖。4）太阳能系统技术参数要求：采纳太阳能热水系统，充分利用太阳能，总集热面积、参数符合设计要求。真空管太阳能集热器管是品牌所设立的工厂原厂生产。系统采纳真空管太阳能集热器，太阳能集热器符合《太阳能集中热水系统选用与安装》（图集号 06SS128）太阳能集热管：采纳全玻璃真空集热管，选用升温快、热损小、质量稳定、强度高、使用寿命在 以上、且维护成本低的高硼硅 33 特硬玻璃的国标真空管，要求空晒 400°C 正常使用，吸收比≥96%散射比≤4%，平均热损失≤0.6W/m²℃，真空度低于 5.0×10−4Pa。集热器内胆：304 食品级不锈钢制作，不锈钢厚度不小于 0.8mm，外壳采纳防腐蚀性强的复合材料-镀鋁锌钢板制作，板厚度不小于 0.5 mm，保温层采纳整体聚氨脂发泡，厚度不小于 45mm。热水水箱：根据国家建筑标准标准图集用料制作，水箱内胆 304 食品级不锈钢制作，达到可饮用水标准，不锈钢厚度不小于 0.9mm。2．主要施工机具1) 机械：小拖车、卷扬机、套丝机、砂轮锯、台钻、电锤、手电钻、电焊机、滚槽机、开孔机、试压泵、小推车等。2) 工具：倒链、滑轮、钢丝绳、滚杠、撬杠、道木、套丝板管钳、压力案、台虎钳、手锯、手锤、活扳手、链钳、断管器等。3) 量具及其它：水平尺、水准仪、塞尺、线坠、钢卷尺、小线、压力表等。3．作业条件1) 根据设计图纸上设备、管线情况，依照建筑实际情况绘制安装 BIM图，配合土建施工进度做好各种预留、、预埋，...
