套管成孔灌注桩施工方案

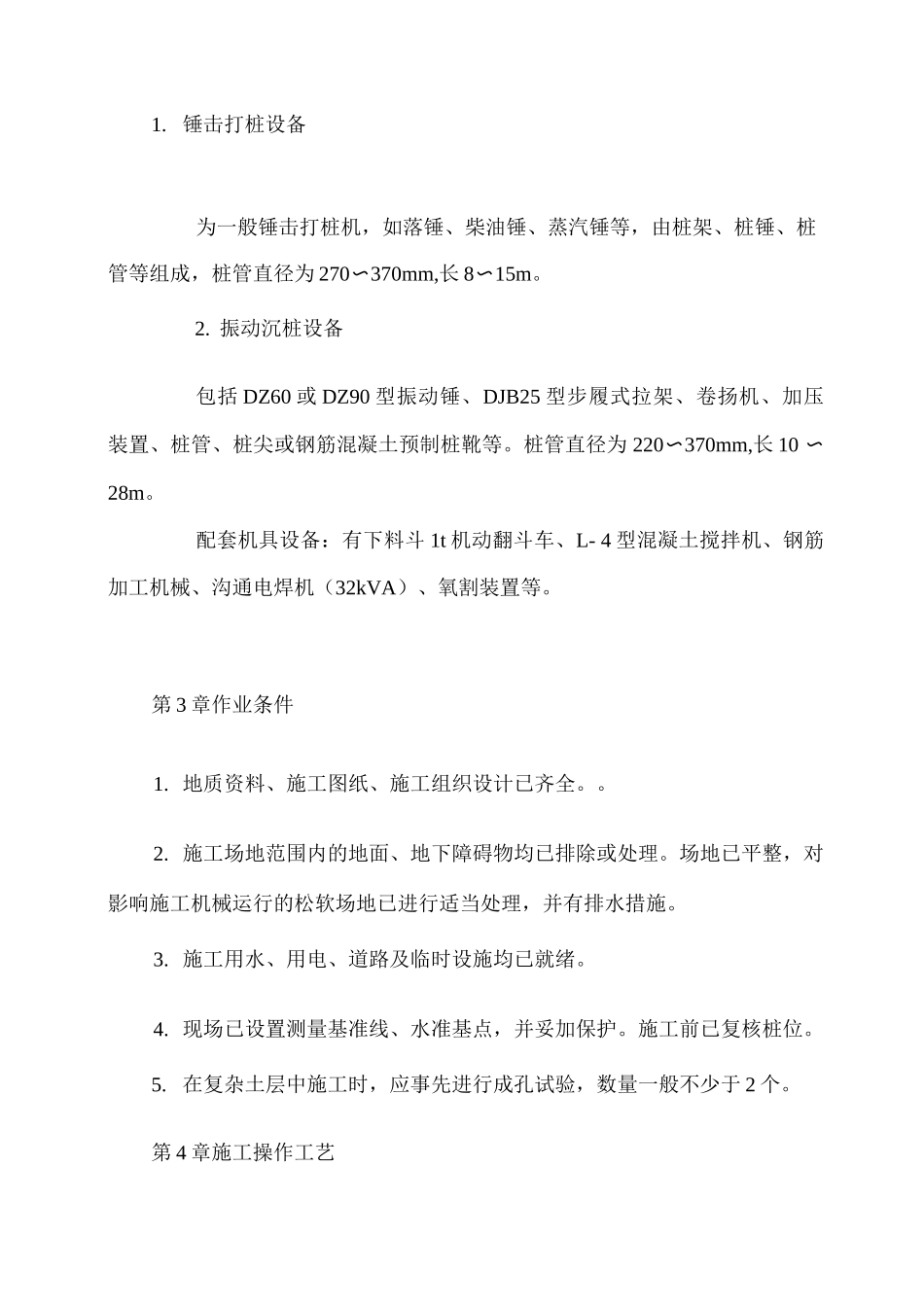

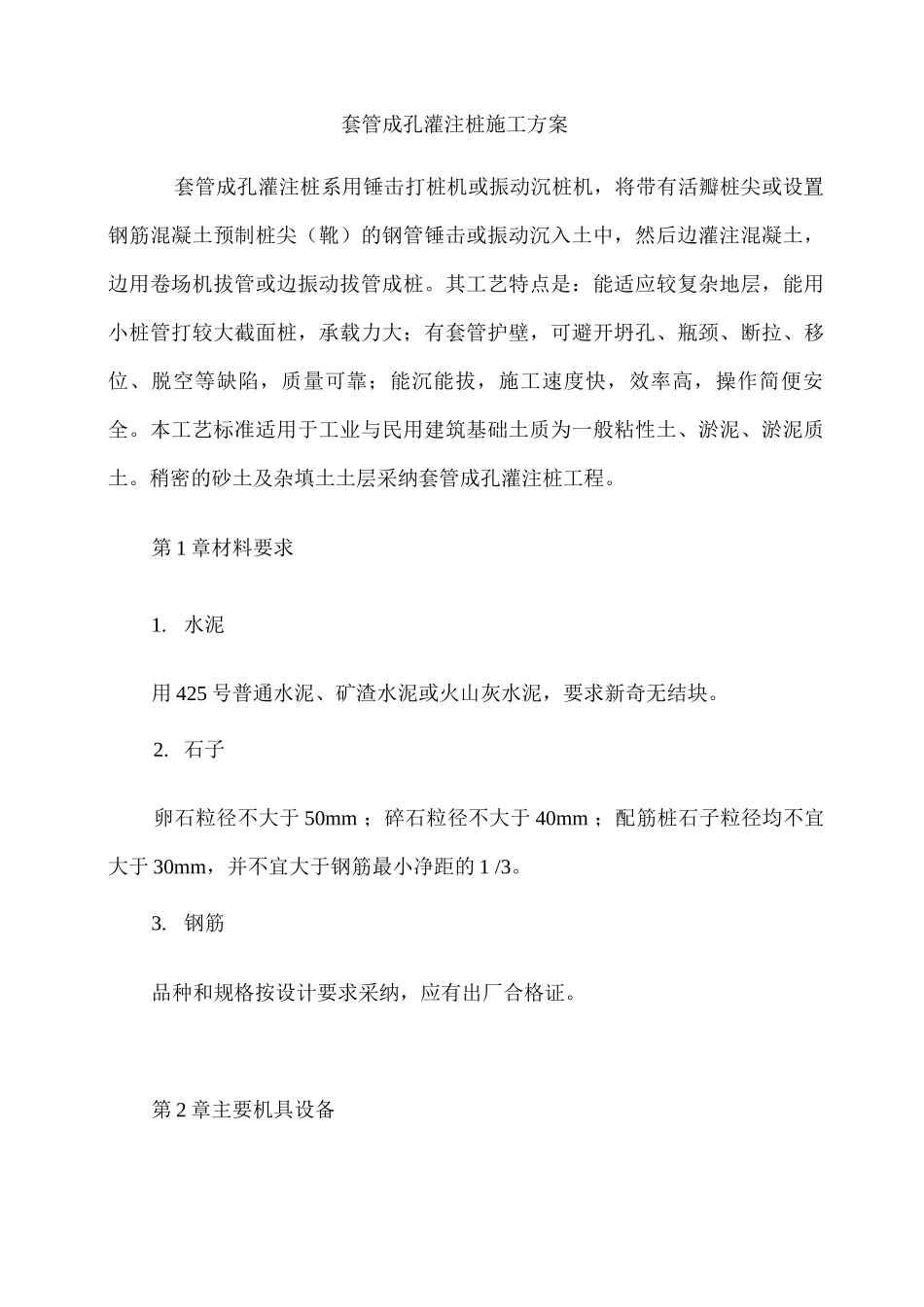

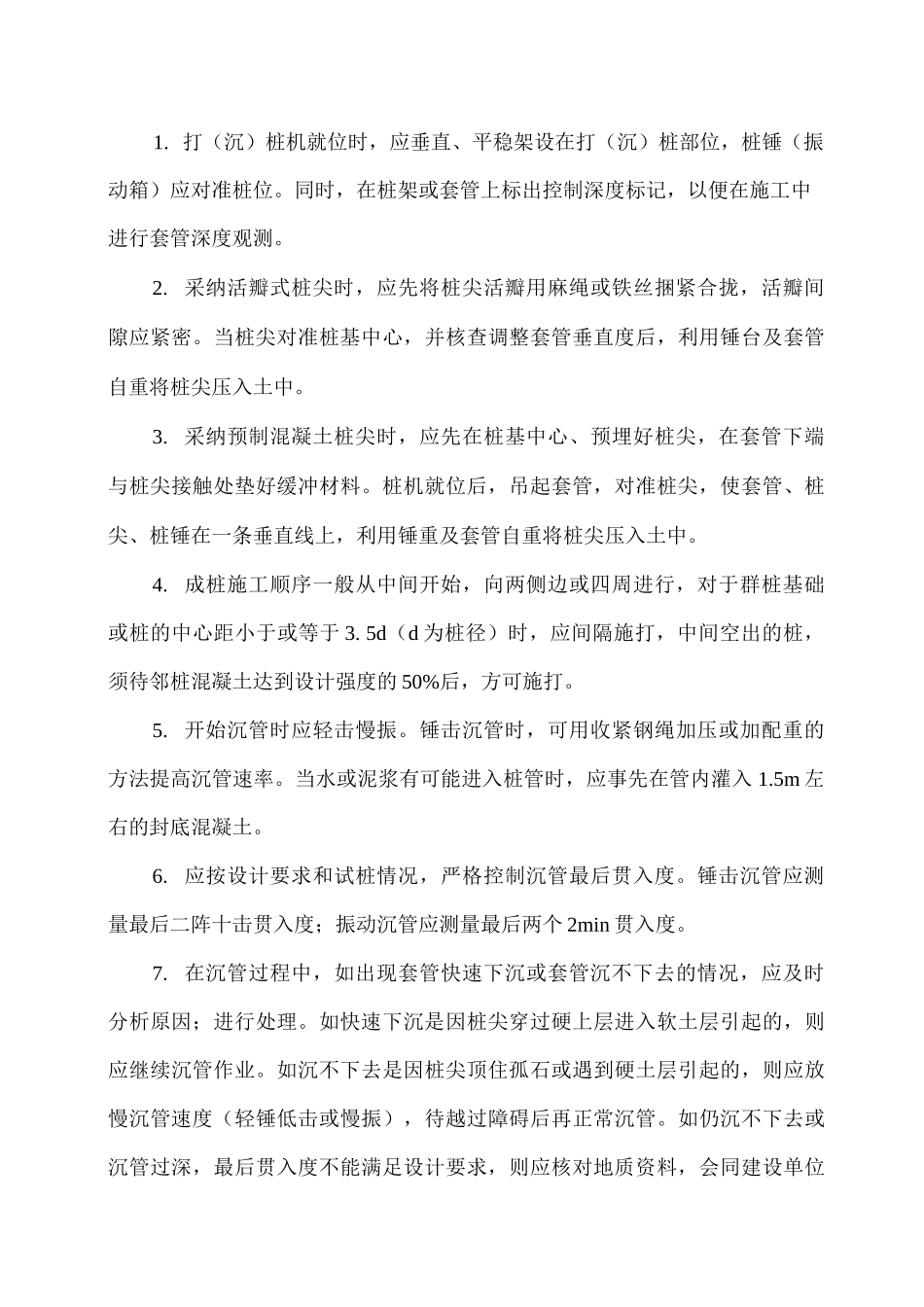

套管成孔灌注桩施工方案套管成孔灌注桩系用锤击打桩机或振动沉桩机，将带有活瓣桩尖或设置钢筋混凝土预制桩尖（靴）的钢管锤击或振动沉入土中，然后边灌注混凝土，边用卷场机拔管或边振动拔管成桩。其工艺特点是：能适应较复杂地层，能用小桩管打较大截面桩，承载力大；有套管护壁，可避开坍孔、瓶颈、断拉、移位、脱空等缺陷，质量可靠；能沉能拔，施工速度快，效率高，操作简便安全。本工艺标准适用于工业与民用建筑基础土质为一般粘性土、淤泥、淤泥质土。稍密的砂土及杂填土土层采纳套管成孔灌注桩工程。第 1 章材料要求1.水泥用 425 号普通水泥、矿渣水泥或火山灰水泥，要求新奇无结块。2. 石子卵石粒径不大于 50mm ；碎石粒径不大于 40mm ；配筋桩石子粒径均不宜大于 30mm，并不宜大于钢筋最小净距的 1 /3。3.钢筋品种和规格按设计要求采纳，应有出厂合格证。第 2 章主要机具设备1. 锤击打桩设备为一般锤击打桩机，如落锤、柴油锤、蒸汽锤等，由桩架、桩锤、桩管等组成，桩管直径为 270〜370mm,长 8〜15m。2. 振动沉桩设备包括 DZ60 或 DZ90 型振动锤、DJB25 型步履式拉架、卷扬机、加压装置、桩管、桩尖或钢筋混凝土预制桩靴等。桩管直径为 220〜370mm,长 10 〜28m。配套机具设备：有下料斗 1t 机动翻斗车、L- 4 型混凝土搅拌机、钢筋加工机械、沟通电焊机（32kVA）、氧割装置等。第 3 章作业条件1. 地质资料、施工图纸、施工组织设计已齐全。。2. 施工场地范围内的地面、地下障碍物均已排除或处理。场地已平整，对影响施工机械运行的松软场地已进行适当处理，并有排水措施。3. 施工用水、用电、道路及临时设施均已就绪。4. 现场已设置测量基准线、水准基点，并妥加保护。施工前已复核桩位。5. 在复杂土层中施工时，应事先进行成孔试验，数量一般不少于 2 个。第 4 章施工操作工艺1. 打（沉）桩机就位时，应垂直、平稳架设在打（沉）桩部位，桩锤（振动箱）应对准桩位。同时，在桩架或套管上标出控制深度标记，以便在施工中进行套管深度观测。2. 采纳活瓣式桩尖时，应先将桩尖活瓣用麻绳或铁丝捆紧合拢，活瓣间隙应紧密。当桩尖对准桩基中心，并核查调整套管垂直度后，利用锤台及套管自重将桩尖压入土中。3. 采纳预制混凝土桩尖时，应先在桩基中心、预埋好桩尖，在套管下端与桩尖接触处垫好缓冲材料。桩机就位后，吊起套管，对准桩尖，使套管、桩尖、桩锤在一条垂直线上，利用锤重及套管自重将...
