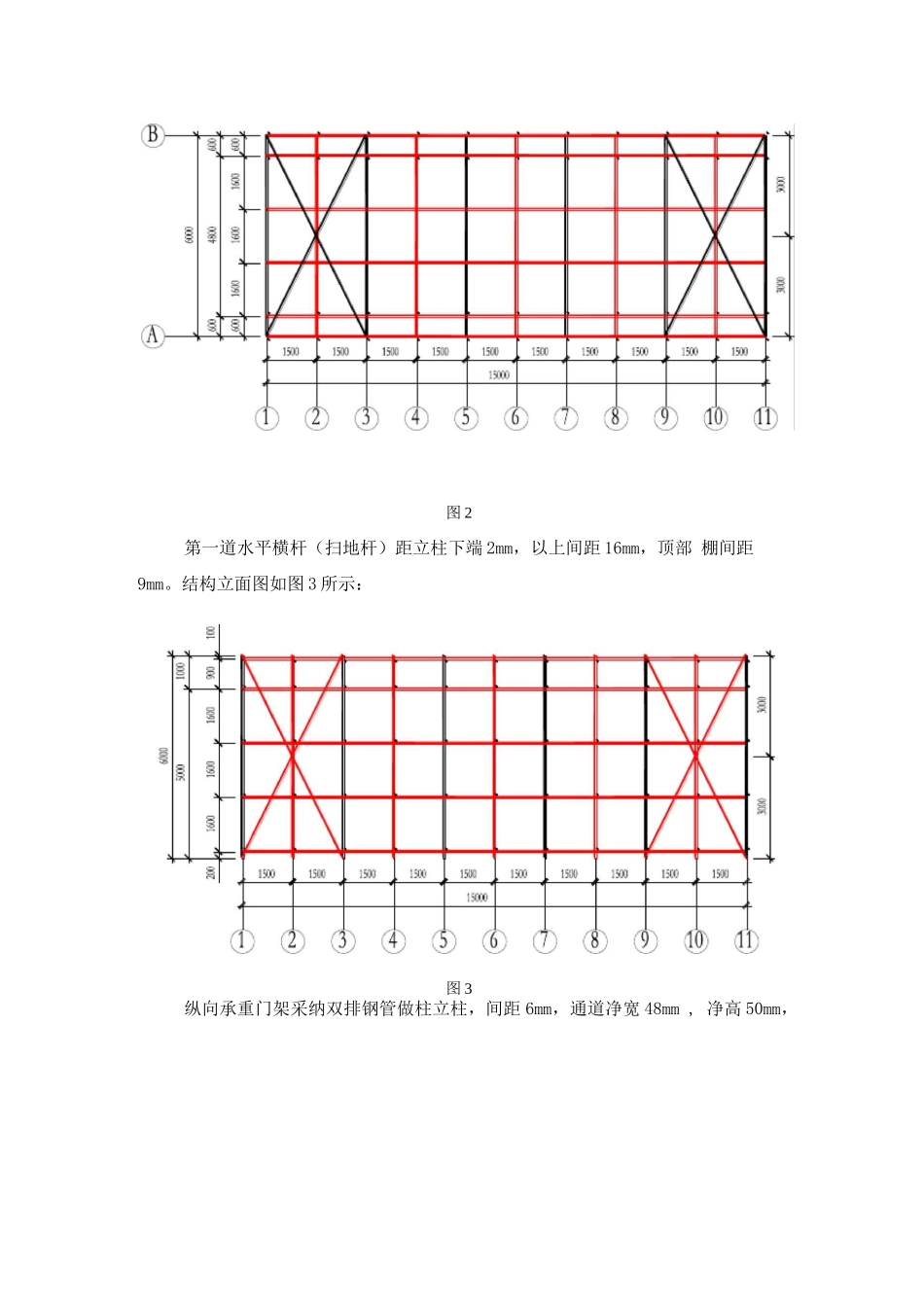

安全通道施工方案1.工程概况本工程位于 XX 路 XX 号；建设单位为 XX,监理单位为 XX,设计单位为 XX；监督单位为 XX。本工程为商住楼，建筑面积为 6 6 8 9 5. 8 5 , 地下 3 层，建筑面积为 11065.98m2;地上 29 层，建筑面积为 55829.87 m2; 0.绝对标高 38.6m，室内 外高差0.60m，檐高度 91.7m。施工现场西侧有施工兼消防通道，为保证过往行人及车辆安全，将搭设安全 通道。2.安全通道设计3.1 安全通道布设方案综合现场情况，确定采纳钢管搭设净高 5m ,净宽 4.8m,长 15m 的安全通道， 定位如图 1：安全通道棚顶共分上下两层，间距为 0.9m，每层均满铺脚手板及安全网， 且通道两侧满挂密目网。3.2 安全通道材料为了保证本通道的结构安全，所用的材料必须具有出场合格证明，并达到下 列要求：钢管：钢管应采纳现行国家标准《直缝电焊钢管》(GB/T 13793)或《低压 流体输送用焊接钢管》(GB/T 3092)中规定的 3 号普通钢管。采纳外径 48mm、 壁厚 3.5mm的焊接钢管，钢管的材质使用力学性适中、稳定的 Q235A 钢，其材 质应符合《碳素结构钢》(GB/T 7)的相应规定。钢管表面平直光滑，不应有 裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。钢管外径、壁厚，允 许偏差不大于-0.5mm，两端面切斜应不大于 1.7mm。外表面锈蚀深度应＜ 0.5mm, 超过规定值不得使用。严禁使用有明显变形、裂纹、压扁和严重锈蚀的钢管。扣件：扣件采纳可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚 手架扣件》(GB 15831)的规定，螺纹均应符合《普通螺纹》(GB198-81)的规定， 在螺栓扭矩达 65N・m 时，不得发生破坏；严禁使用加工不合格、无出厂合格证、 表面裂纹，变形，锈蚀的扣件，扣件活动部位应灵活转动，夹紧钢管时，开处 的最小距离应不小于 5mm，扣件表面应涂刷黄色防锈漆。木脚手板应采纳杉木或松木制作，其材质应符合现行国家标准《木结构设计 法律规范》(GBJ 5)中 II 级材质的规定。脚手板厚度不应小于 50mm，两端应各设直径 为 4mm 的镀锌钢丝箍两道。安全密目网：安全密目网采纳北京市建筑安全监督管理部门颁发准用许可证 的指定产品，通道两侧采纳全封闭形式。3.安全通道结构及搭设4.1 安全通道结构本安全通道采纳纵向承重结构体系，立杆间距 15mm。结构平面布置图如图 2 所示：图 2第一道水平横杆（扫地杆）距立柱下端 2mm，以上间距 16mm，顶部 棚间距9mm。结构立面图如图 3 所示：图 3纵向承重门架采纳双排钢管做柱立柱，间距 6mm，通道净宽 48mm , 净高 50mm，双层顶棚间距 9mm °Q、9、Q、Q、。、。轴结构如 图 4所示：
