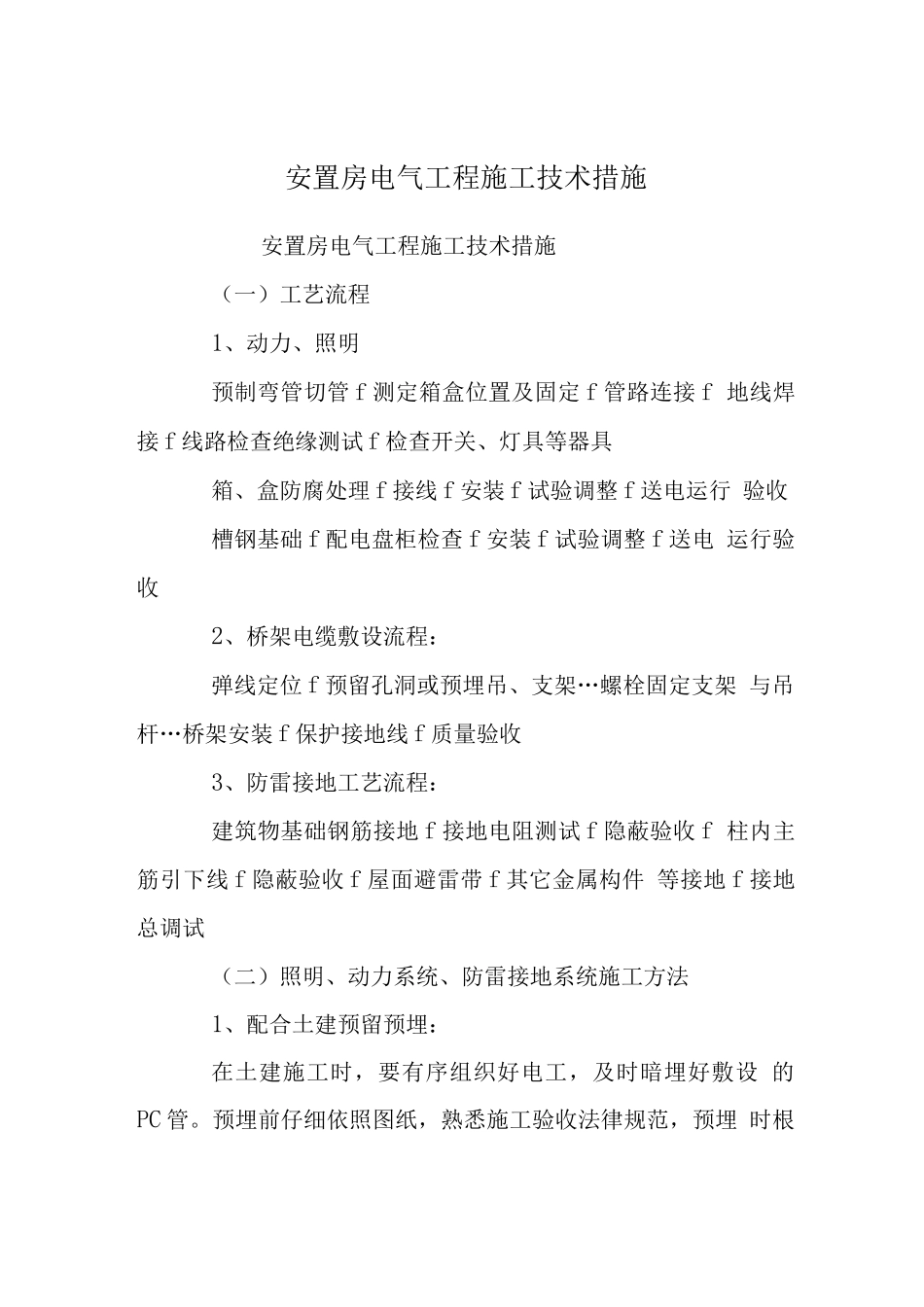

安置房电气工程施工技术措施安置房电气工程施工技术措施（一）工艺流程1、动力、照明预制弯管切管 f 测定箱盒位置及固定 f 管路连接 f 地线焊接 f 线路检查绝缘测试 f 检查开关、灯具等器具箱、盒防腐处理 f 接线 f 安装 f 试验调整 f 送电运行 验收槽钢基础 f 配电盘柜检查 f 安装 f 试验调整 f 送电 运行验收2、桥架电缆敷设流程：弹线定位 f 预留孔洞或预埋吊、支架…螺栓固定支架 与吊杆…桥架安装 f 保护接地线 f 质量验收3、防雷接地工艺流程：建筑物基础钢筋接地 f 接地电阻测试 f 隐蔽验收 f 柱内主筋引下线 f 隐蔽验收 f 屋面避雷带 f 其它金属构件 等接地 f 接地总调试（二）照明、动力系统、防雷接地系统施工方法1、配合土建预留预埋：在土建施工时，要有序组织好电工，及时暗埋好敷设 的PC 管。预埋前仔细依照图纸，熟悉施工验收法律规范，预埋 时根据土建进度适时插入，楼板预埋时待土建底板模板支完 后，根据图纸放线定位，并作好相应油漆漆号，土建扎面筋 前将所有的电管，灯头盒全部敷设完毕，并可靠接地，管 处进行密封。在土建拆模后及时对其进行疏通。2、线路敷设：各种水平支线均穿 PC 管暗埋敷设，地下室沿桥架、 线槽和 PC 管敷设的各种强弱电水平干线穿越施工缝时改穿 防水金属柔性套管。各种强电水平干线和控制电缆在地下室 沿电缆托盘敷设。3、开关面板安装：1）暗装开关、插座工艺流程；开关、插座接线+安装 开关（插座）芯线或连同盖板+安装盖板。2）插座面板的安装不应倾斜，面板四周应紧贴建筑 物表面无缝隙、孔洞。插座的接地（零）线应单独敷设，不 应用工作（零）线兼做保护接地（或接零）线。4、电缆敷设：电缆敷设前列出详细电缆表，根据电缆表对电缆进行 详细检查并进行绝缘检测。电缆终端及中间接头应由高级技 工严格遵守制作工艺规程操作。5、桥架安装在支架吊装之前要放线，调整是要拉线校正。为保证 安装标高，水平敷设的桥架、金属线槽、紧密式母线等底边 距梁底25Omm。假如与水管、风管交叉或平行并且无法保证 足够间距者，则在交叉或平行前将托架过梁后沿 45°角升至 其底边距板底25Omm 处敷设。6、裸母线、封闭母线、插接式母线安装：1）绝缘子的底座、套曹的法兰、保护网（罩）及母线 支架等可接近裸鼻导体应接地（PE）或接零（PEN）可靠。不 应作为接地（PE）或接零（PEN）的接续导体。2）母线与母线或母线与电器接线...
