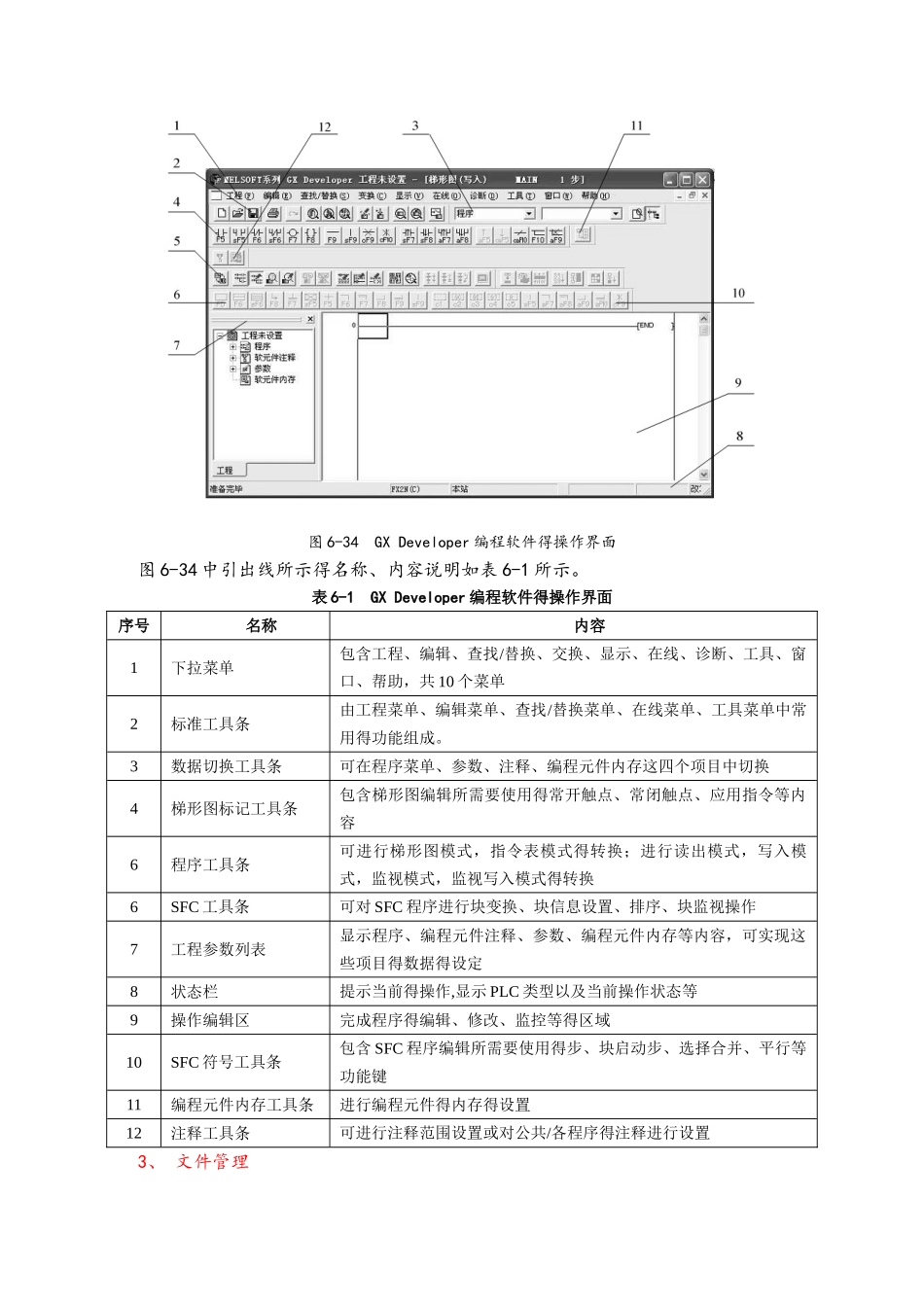

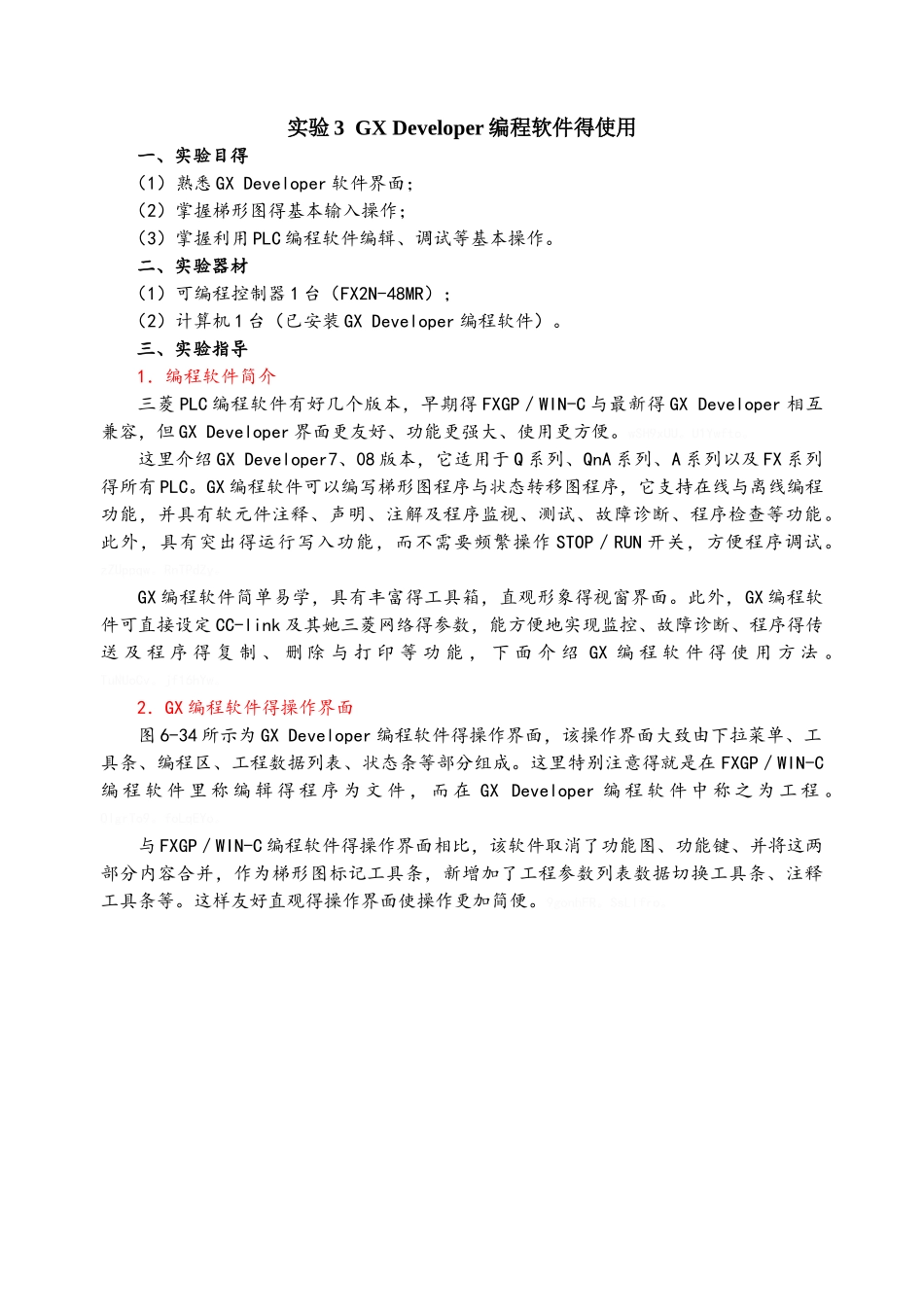

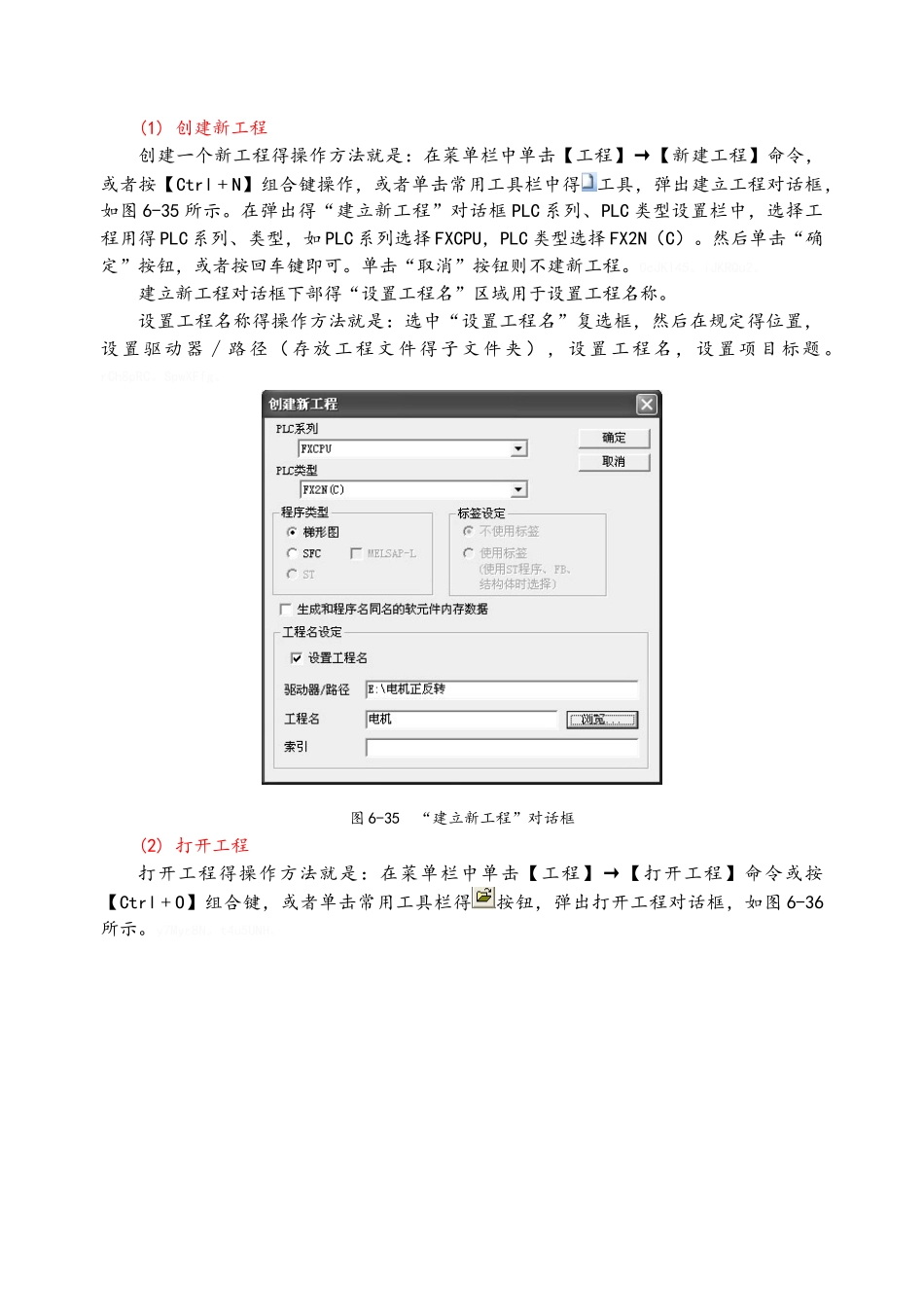

实验 3 GX Developer 编程软件得使用一、实验目得（1）熟悉 GX Developer 软件界面；（2）掌握梯形图得基本输入操作；（3）掌握利用 PLC 编程软件编辑、调试等基本操作。二、实验器材（1）可编程控制器 1 台（FX2N-48MR）；（2）计算机 1 台（已安装 GX Developer 编程软件）。三、实验指导1．编程软件简介三菱 PLC 编程软件有好几个版本，早期得 FXGP／WIN-C 与最新得 GX Developer 相互兼容，但 GX Developer 界面更友好、功能更强大、使用更方便。wSH9xUU。U1Ywfto。这里介绍 GX Developer7、08 版本，它适用于 Q 系列、QnA 系列、A 系列以及 FX 系列得所有 PLC。GX 编程软件可以编写梯形图程序与状态转移图程序，它支持在线与离线编程功能，并具有软元件注释、声明、注解及程序监视、测试、故障诊断、程序检查等功能。此外，具有突出得运行写入功能，而不需要频繁操作 STOP／RUN 开关，方便程序调试。zZUppqw。RnTPdZy。GX 编程软件简单易学，具有丰富得工具箱，直观形象得视窗界面。此外，GX 编程软件可直接设定 CC-link 及其她三菱网络得参数，能方便地实现监控、故障诊断、程序得传送 及 程 序 得 复 制 、 删 除 与 打 印 等 功 能 ， 下 面 介 绍 GX 编 程 软 件 得 使 用 方 法 。TuNUoCv。jf16hYw。2．GX 编程软件得操作界面图 6-34 所示为 GX Developer 编程软件得操作界面，该操作界面大致由下拉菜单、工具条、编程区、工程数据列表、状态条等部分组成。这里特别注意得就是在 FXGP／WIN-C编 程 软 件 里 称 编 辑 得 程 序 为 文 件 ， 而 在 GX Developer 编 程 软 件 中 称 之 为 工 程 。OIgrTo9。foLqEYo。与 FXGP／WIN-C 编程软件得操作界面相比，该软件取消了功能图、功能键、并将这两部分内容合并，作为梯形图标记工具条，新增加了工程参数列表数据切换工具条、注释工具条等。这样友好直观得操作界面使操作更加简便。9gonhFR。SsLlfro。图 6-34 GX Developer 编程软件得操作界面图 6-34 中引出线所示得名称、内容说明如表 6-1 所示。表 6-1 GX Developer 编程软件得操作界面序号名称内容1 下拉菜单包含工程、编辑、查找/替换、交换、显示、在线、诊断、工具、窗口、帮助，共 10 个菜单2标准工具条由工程菜单、编辑菜单、查找/替换菜单、在线菜单、工具菜单中常用得功能组成。3数据切换工具...
