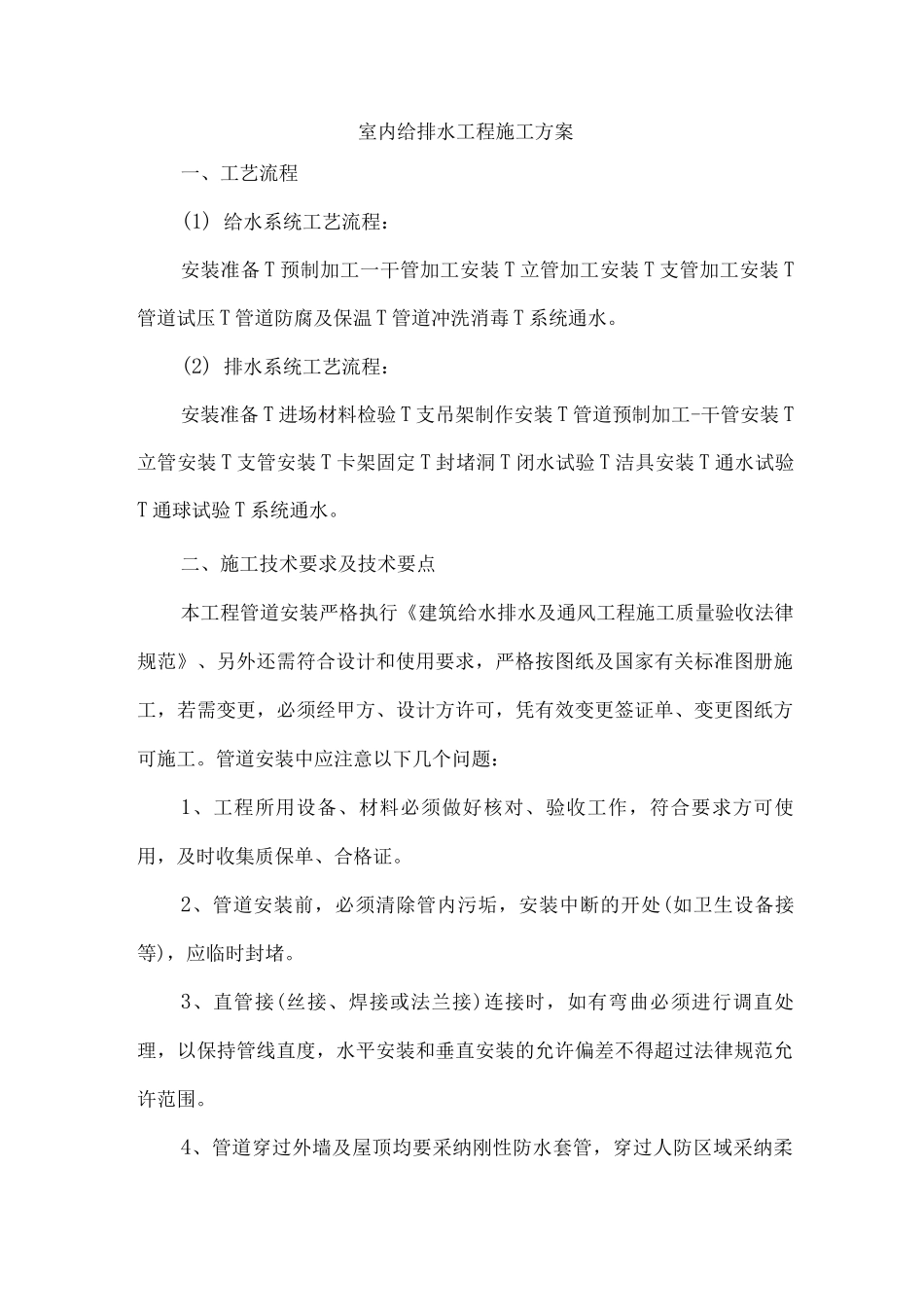

室内给排水工程施工方案一、工艺流程(1) 给水系统工艺流程：安装准备 T 预制加工一干管加工安装 T 立管加工安装 T 支管加工安装 T管道试压 T 管道防腐及保温 T 管道冲洗消毒 T 系统通水。(2) 排水系统工艺流程：安装准备 T 进场材料检验 T 支吊架制作安装 T 管道预制加工-干管安装 T立管安装 T 支管安装 T 卡架固定 T 封堵洞 T 闭水试验 T 洁具安装 T 通水试验T 通球试验 T 系统通水。二、施工技术要求及技术要点本工程管道安装严格执行《建筑给水排水及通风工程施工质量验收法律规范》、另外还需符合设计和使用要求，严格按图纸及国家有关标准图册施工，若需变更，必须经甲方、设计方许可，凭有效变更签证单、变更图纸方可施工。管道安装中应注意以下几个问题：1、工程所用设备、材料必须做好核对、验收工作，符合要求方可使用，及时收集质保单、合格证。2、管道安装前，必须清除管内污垢，安装中断的开处(如卫生设备接等)，应临时封堵。3、直管接(丝接、焊接或法兰接)连接时，如有弯曲必须进行调直处理，以保持管线直度，水平安装和垂直安装的允许偏差不得超过法律规范允许范围。4、管道穿过外墙及屋顶均要采纳刚性防水套管，穿过人防区域采纳柔性防水套管，采纳防水套管要严格按图册要求加工，防水钢板与钢管间双面焊焊缝应做煤油渗漏检验，不得有渗漏。管道穿楼板、墙体等均要安装钢套管。安装在楼板内的套管，其顶部应高出地面 20mm，底部与楼板底面平;安装在墙壁内的套管，其两端应与饰面平。穿梁预留孔（套管）预留（埋）时，应保持与梁垂直。管道穿过基础、墙壁和楼板的预留孔洞大小如设计无要求时，按施工法律规范执行，卫生间楼板留孔以业主提供的卫生洁具为准。承重墙及打洞应注意结构强度，必要时，应与甲方联系，实行补强措施。5、阀门应有质保单（或合格证）。阀门安装的位置、数量、型号和规格，应符合设计要求，并应做好试压检查，不合格的阀门不能安装。阀门、管件安装时，应保证管道整体的垂直度。三、给水管道安装（1）给水立管安装每层从上至下统一吊线安装卡件，将预制好的立管按编号分层排开，顺序安装，对好调直时的印记，校核预留用的高度、方向是否正确。支管甩均加好临时丝堵。立管截门安装朝向应便于操作和修理。安装完后用线坠吊直找正，配合土建堵好楼板洞。立管暗装在竖井内时，在管井内预埋铁（件）上安装支架予以固定，立管固定托架应有足够的强度和稳定性，以承受管道的膨...
