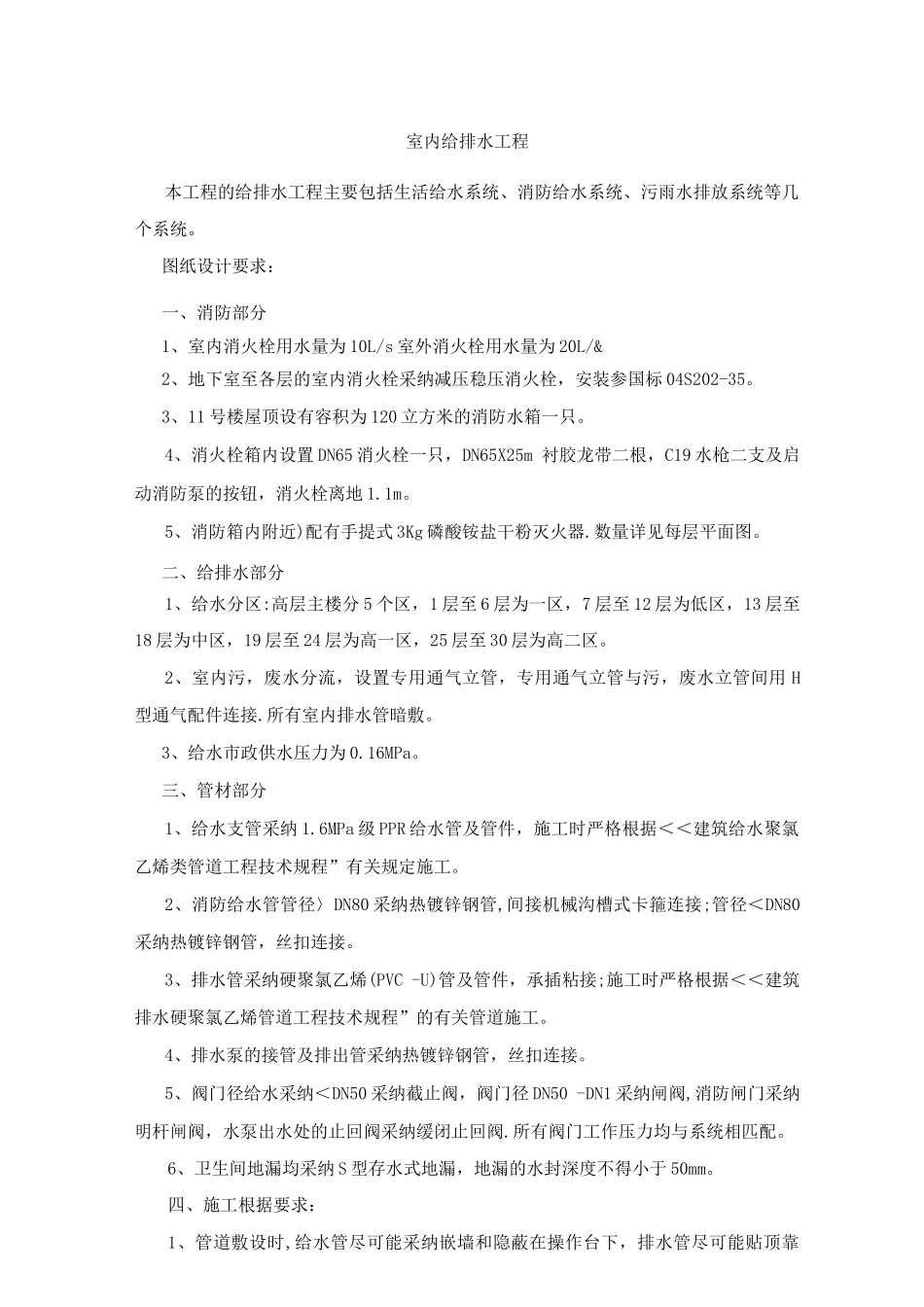

室内给排水工程施工方案4

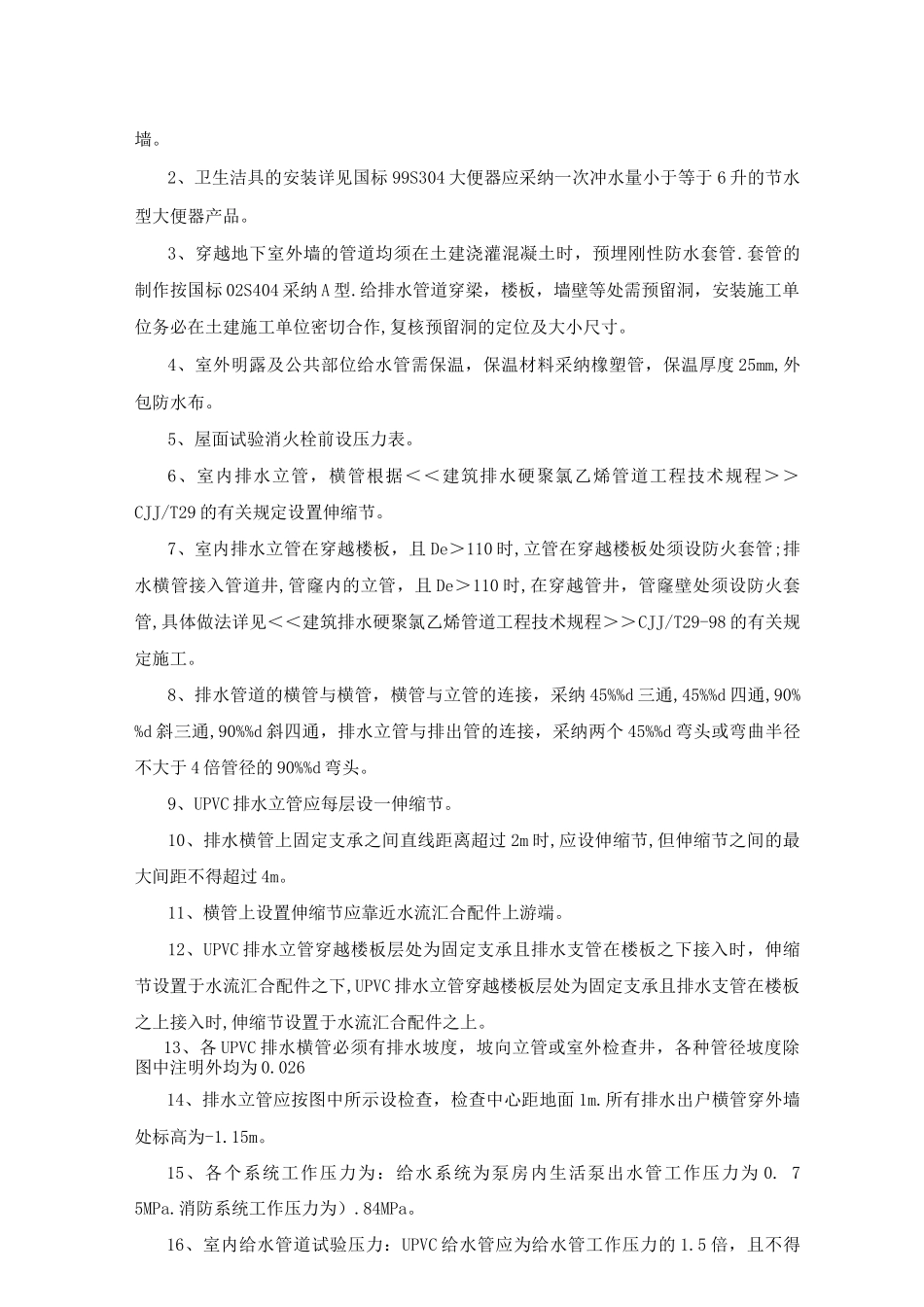

室内给排水工程本工程的给排水工程主要包括生活给水系统、消防给水系统、污雨水排放系统等几个系统。图纸设计要求：一、消防部分1、室内消火栓用水量为 10L/s 室外消火栓用水量为 20L/&2、地下室至各层的室内消火栓采纳减压稳压消火栓，安装参国标 04S202-35。3、11 号楼屋顶设有容积为 120 立方米的消防水箱一只。4、消火栓箱内设置 DN65 消火栓一只，DN65X25m 衬胶龙带二根，C19 水枪二支及启动消防泵的按钮，消火栓离地 1.1m。5、消防箱内附近)配有手提式 3Kg 磷酸铵盐干粉灭火器.数量详见每层平面图。二、给排水部分1、给水分区:高层主楼分 5 个区，1 层至 6 层为一区，7 层至 12 层为低区，13 层至18 层为中区，19 层至 24 层为高一区，25 层至 30 层为高二区。2、室内污，废水分流，设置专用通气立管，专用通气立管与污，废水立管间用 H型通气配件连接.所有室内排水管暗敷。3、给水市政供水压力为 0.16MPa。三、管材部分1、给水支管采纳 1.6MPa 级 PPR 给水管及管件，施工时严格根据＜＜建筑给水聚氯乙烯类管道工程技术规程”有关规定施工。2、消防给水管管径〉DN80 采纳热镀锌钢管,间接机械沟槽式卡箍连接;管径＜DN80采纳热镀锌钢管，丝扣连接。3、排水管采纳硬聚氯乙烯(PVC -U)管及管件，承插粘接;施工时严格根据＜＜建筑排水硬聚氯乙烯管道工程技术规程”的有关管道施工。4、排水泵的接管及排出管采纳热镀锌钢管，丝扣连接。5、阀门径给水采纳＜DN50 采纳截止阀，阀门径 DN50 -DN1 采纳闸阀,消防闸门采纳明杆闸阀，水泵出水处的止回阀采纳缓闭止回阀.所有阀门工作压力均与系统相匹配。6、卫生间地漏均采纳 S 型存水式地漏，地漏的水封深度不得小于 50mm。四、施工根据要求：1、管道敷设时,给水管尽可能采纳嵌墙和隐蔽在操作台下，排水管尽可能贴顶靠墙。2、卫生洁具的安装详见国标 99S304 大便器应采纳一次冲水量小于等于 6 升的节水型大便器产品。3、穿越地下室外墙的管道均须在土建浇灌混凝土时，预埋刚性防水套管.套管的制作按国标 02S404 采纳 A 型.给排水管道穿梁，楼板，墙壁等处需预留洞，安装施工单位务必在土建施工单位密切合作,复核预留洞的定位及大小尺寸。4、室外明露及公共部位给水管需保温，保温材料采纳橡塑管，保温厚度 25mm,外包防水布。5、屋面试验消火栓前设压力表。6、室内排水立管，横管根据＜＜建筑排水硬聚氯乙烯管道工程技术规程＞＞CJJ/T29 的有关规定...
