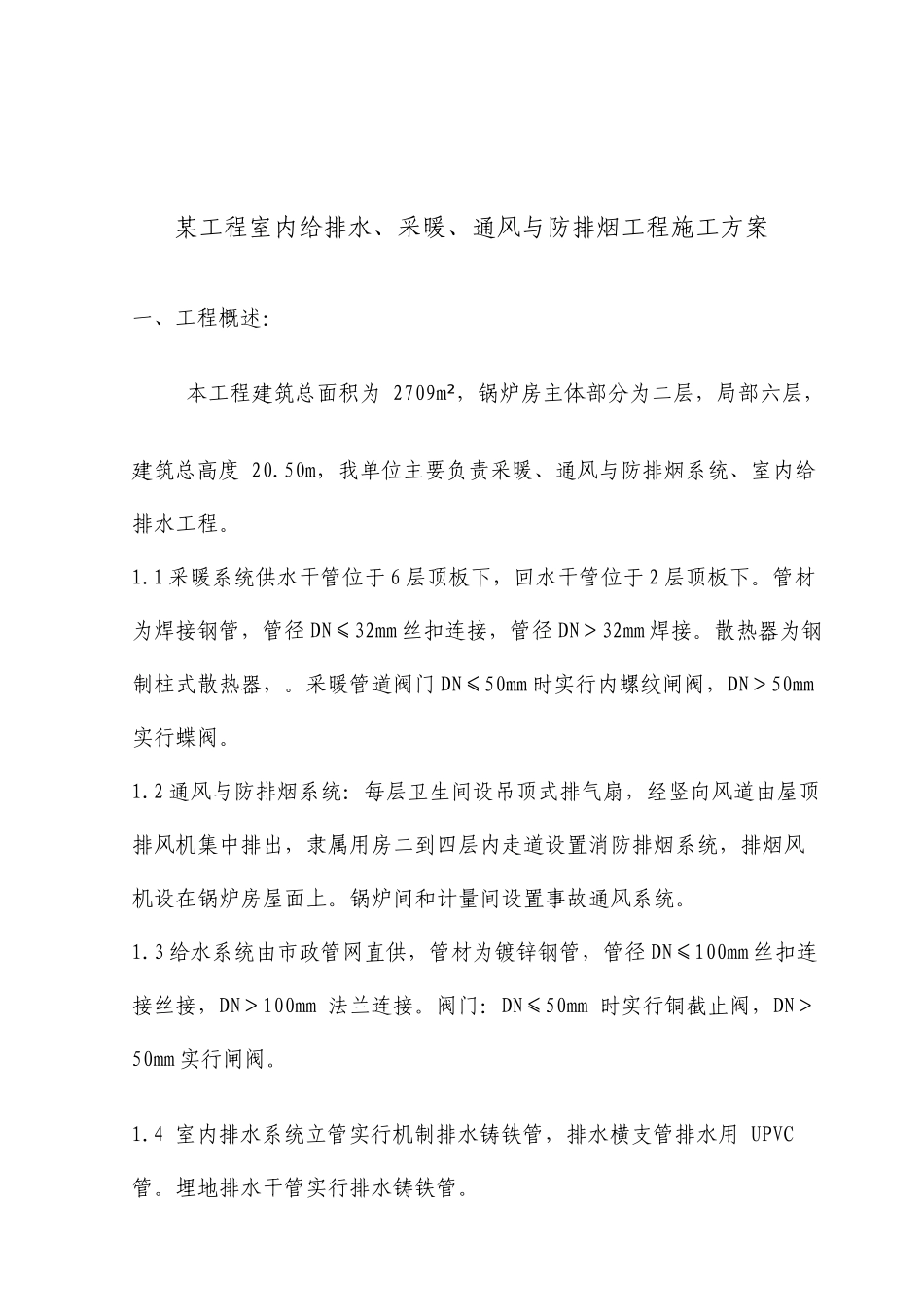

某工程室内给排水、采暖、通风与防排烟工程施工方案 一、工程概述： 本工程建筑总面积为 2709m²，锅炉房主体部分为二层，局部六层，建筑总高度 20.50m，我单位主要负责采暖、通风与防排烟系统、室内给排水工程。 1.1 采暖系统供水干管位于 6 层顶板下，回水干管位于 2 层顶板下。管材为焊接钢管，管径 DN≤32mm 丝扣连接，管径 DN＞32mm 焊接。散热器为钢制柱式散热器，。采暖管道阀门 DN≤50mm 时实行内螺纹闸阀，DN＞50mm 实行蝶阀。 1.2 通风与防排烟系统：每层卫生间设吊顶式排气扇，经竖向风道由屋顶排风机集中排出，隶属用房二到四层内走道设置消防排烟系统，排烟风机设在锅炉房屋面上。锅炉间和计量间设置事故通风系统。 1.3 给水系统由市政管网直供，管材为镀锌钢管，管径 DN≤100mm 丝扣连接丝接，DN＞100mm 法兰连接。阀门：DN≤50mm 时实行铜截止阀，DN＞50mm 实行闸阀。 1.4 室内排水系统立管实行机制排水铸铁管，排水横支管排水用 UPVC 管。埋地排水干管实行排水铸铁管。 、弐人员与机械： 施工人员为 15 人，由给排水专业施工队负责施工。室内给排水工程主要施工设备表以下： 参、施工准备： 施工准备工作是整个施工生产基础，依照本工程工程内容和实际情况，项目部共同制订施工准备计划。为工程顺利进展打下良好基础。 序号 机械或设备名称 型号规格 数量 用于施工部位 备注 1 电动套丝机 1/2"-2" 1 台 室内给排水 2 电动套丝机 1/2"-4" 1 台 室内给排水 3 砂轮切割机 φ400 1 台 室内给排水 4 台钻 φ3~φ16 1 台 室内给排水 5 电动打压机 0~4.0MPa 1 台 室内给排水 6 手动打压机 0~4.0Mpa 1 台 室内给排水 7 沟通焊机 BX1-400 1 台 室内给排水 8 沟通焊机 BX-300 1 台 室内给排水 9 电锤 TE-22 型 2 室内给排水 10 冲击钻 TE-12 型 1 台 室内给排水 13 台钳 中型 2 台 室内给排水 3.1 组织施工人员熟悉图纸，编制施工材料预算，掌握关于技术法律规范要求，进行施工技术交底，明确施工技术关键点。 3.2 物供部门应依照工程材料预算及时落实采购意向，并在开工前，须将先用材料（设备）及时供到施工现场。施工用主要材料、设备及制品，应有符合国家及部颁现行标准技术质量判定文件或产品合格证。 3.3 依照设计要求，加工好预埋件，方便配合土建进度及时搞好预埋。 3.4 熟悉施工现场，落实好施工机具、劳动...
