室内设计施工图的制图整体规范

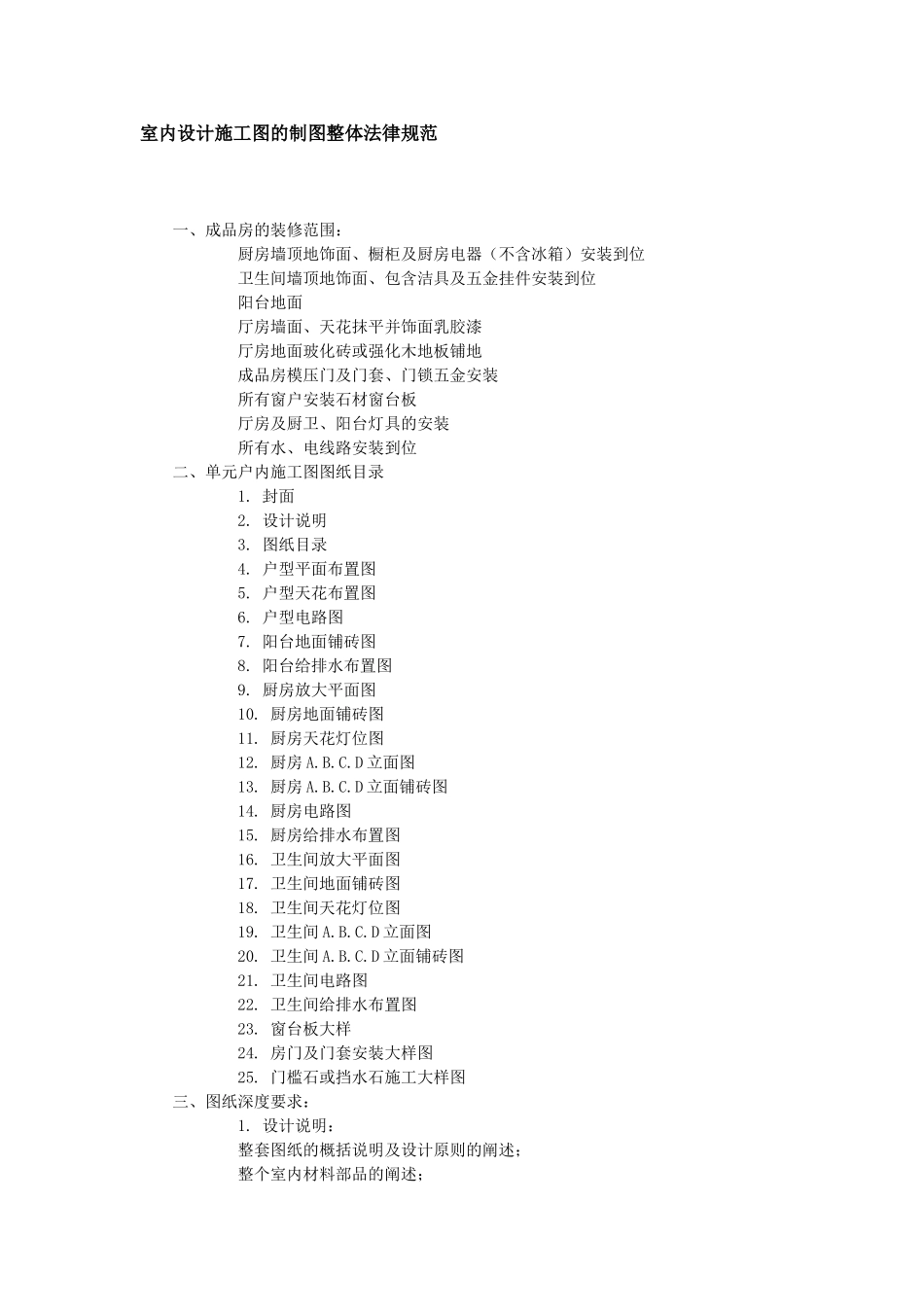

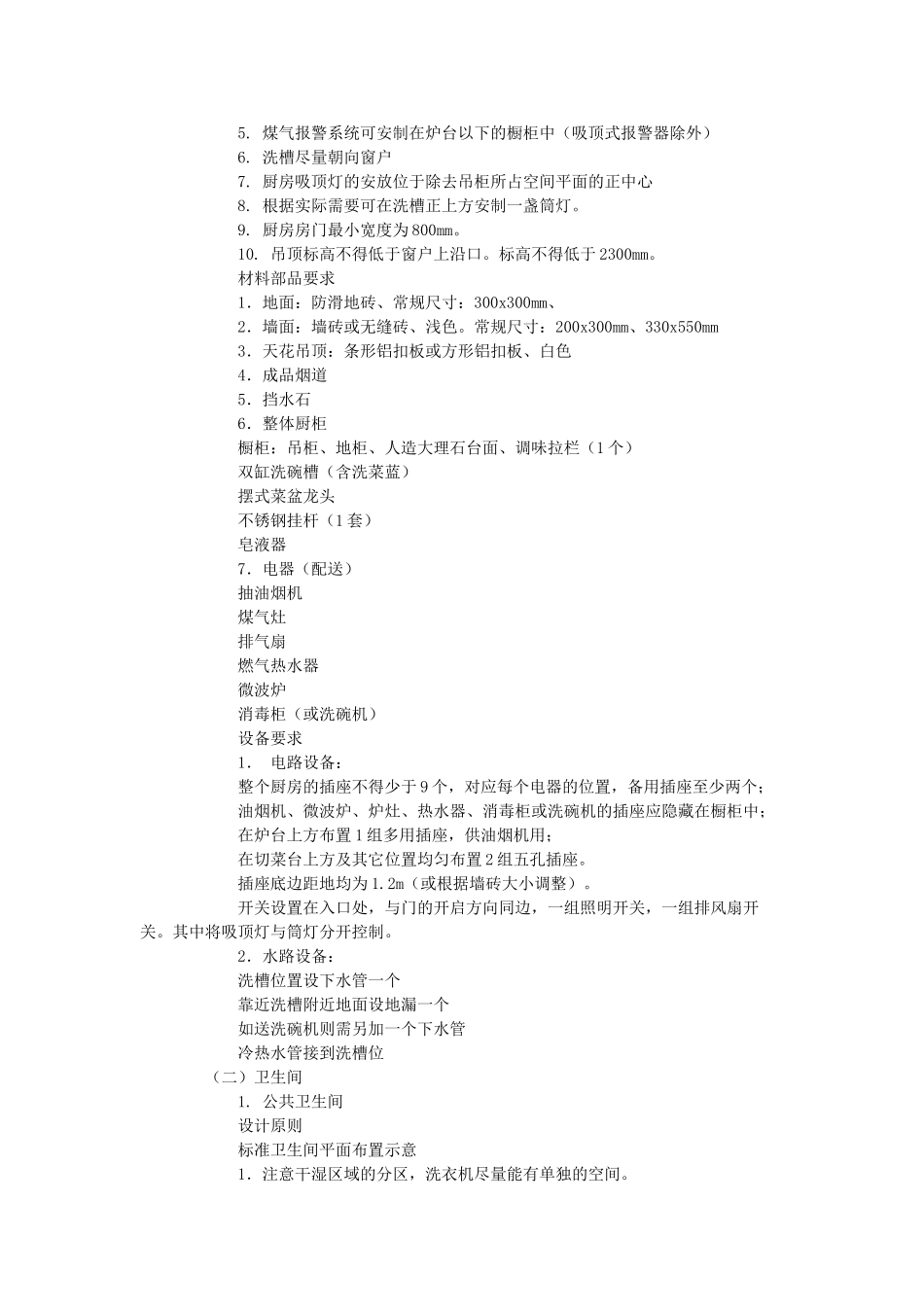

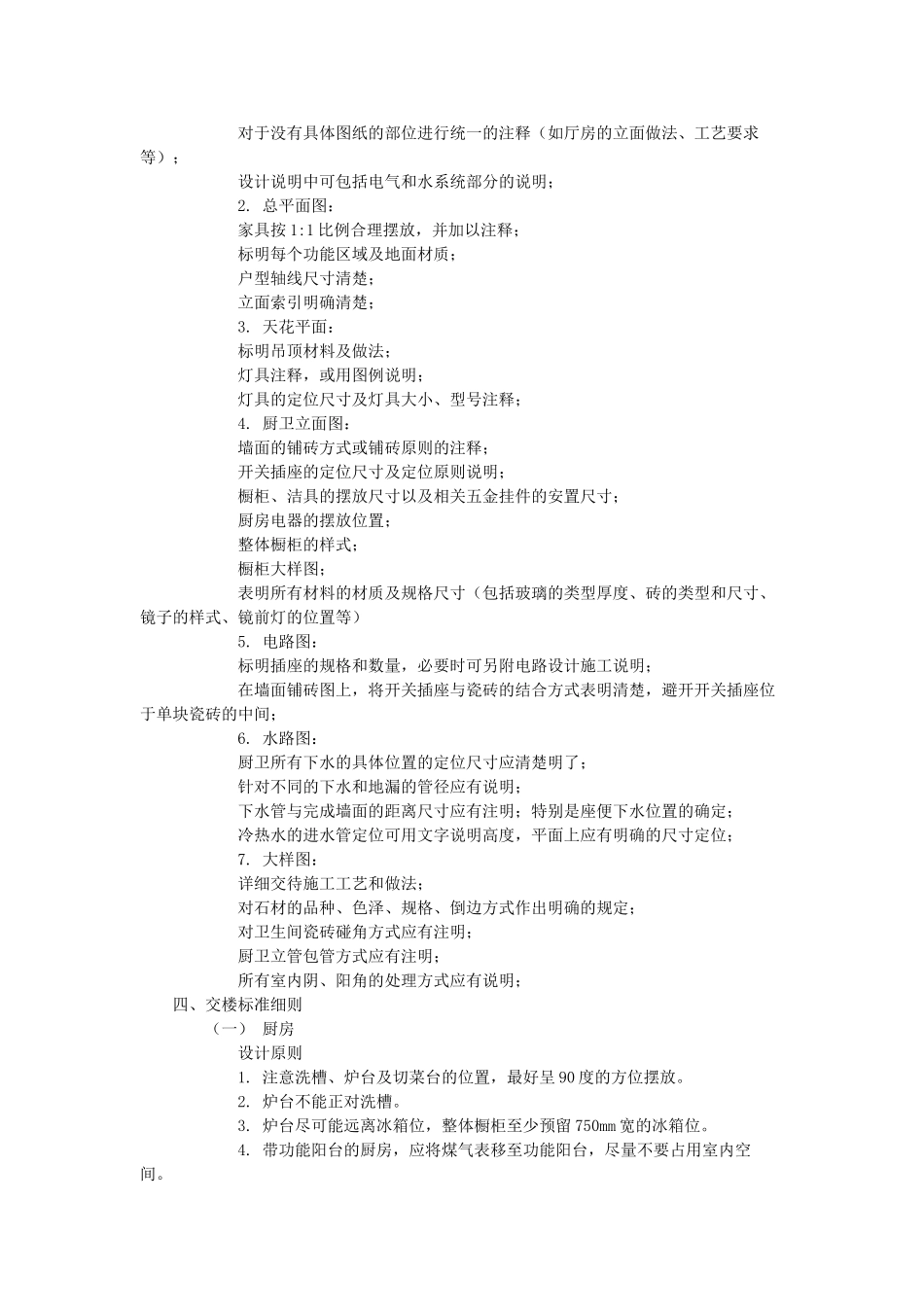

室内设计施工图的制图整体法律规范 一、成品房的装修范围： 厨房墙顶地饰面、橱柜及厨房电器（不含冰箱）安装到位 卫生间墙顶地饰面、包含洁具及五金挂件安装到位 阳台地面 厅房墙面、天花抹平并饰面乳胶漆 厅房地面玻化砖或强化木地板铺地 成品房模压门及门套、门锁五金安装 所有窗户安装石材窗台板 厅房及厨卫、阳台灯具的安装 所有水、电线路安装到位 二、单元户内施工图图纸目录 1. 封面 2. 设计说明 3. 图纸目录 4. 户型平面布置图 5. 户型天花布置图 6. 户型电路图 7. 阳台地面铺砖图 8. 阳台给排水布置图 9. 厨房放大平面图 10. 厨房地面铺砖图 11. 厨房天花灯位图 12. 厨房 A.B.C.D 立面图 13. 厨房 A.B.C.D 立面铺砖图 14. 厨房电路图 15. 厨房给排水布置图 16. 卫生间放大平面图 17. 卫生间地面铺砖图 18. 卫生间天花灯位图 19. 卫生间 A.B.C.D 立面图 20. 卫生间 A.B.C.D 立面铺砖图 21. 卫生间电路图 22. 卫生间给排水布置图 23. 窗台板大样 24. 房门及门套安装大样图 25. 门槛石或挡水石施工大样图 三、图纸深度要求： 1. 设计说明： 整套图纸的概括说明及设计原则的阐述； 整个室内材料部品的阐述； 对于没有具体图纸的部位进行统一的注释（如厅房的立面做法、工艺要求等）； 设计说明中可包括电气和水系统部分的说明； 2. 总平面图： 家具按 1:1 比例合理摆放，并加以注释； 标明每个功能区域及地面材质； 户型轴线尺寸清楚； 立面索引明确清楚； 3. 天花平面： 标明吊顶材料及做法； 灯具注释，或用图例说明； 灯具的定位尺寸及灯具大小、型号注释； 4. 厨卫立面图： 墙面的铺砖方式或铺砖原则的注释； 开关插座的定位尺寸及定位原则说明； 橱柜、洁具的摆放尺寸以及相关五金挂件的安置尺寸； 厨房电器的摆放位置； 整体橱柜的样式； 橱柜大样图； 表明所有材料的材质及规格尺寸（包括玻璃的类型厚度、砖的类型和尺寸、镜子的样式、镜前灯的位置等） 5. 电路图： 标明插座的规格和数量，必要时可另附电路设计施工说明； 在墙面铺砖图上，将开关插座与瓷砖的结合方式表明清楚，避开开关插座位于单块瓷砖的中间； 6. 水路图： 厨卫所有下水的具体位置的定位尺寸应清楚明了； 针对不同的下水和地漏的管径应有说明； 下水管与完成墙面的距离尺寸应有注明；特别是座便下水位置的确定； 冷热水的进水管定位可用文字说明高...
