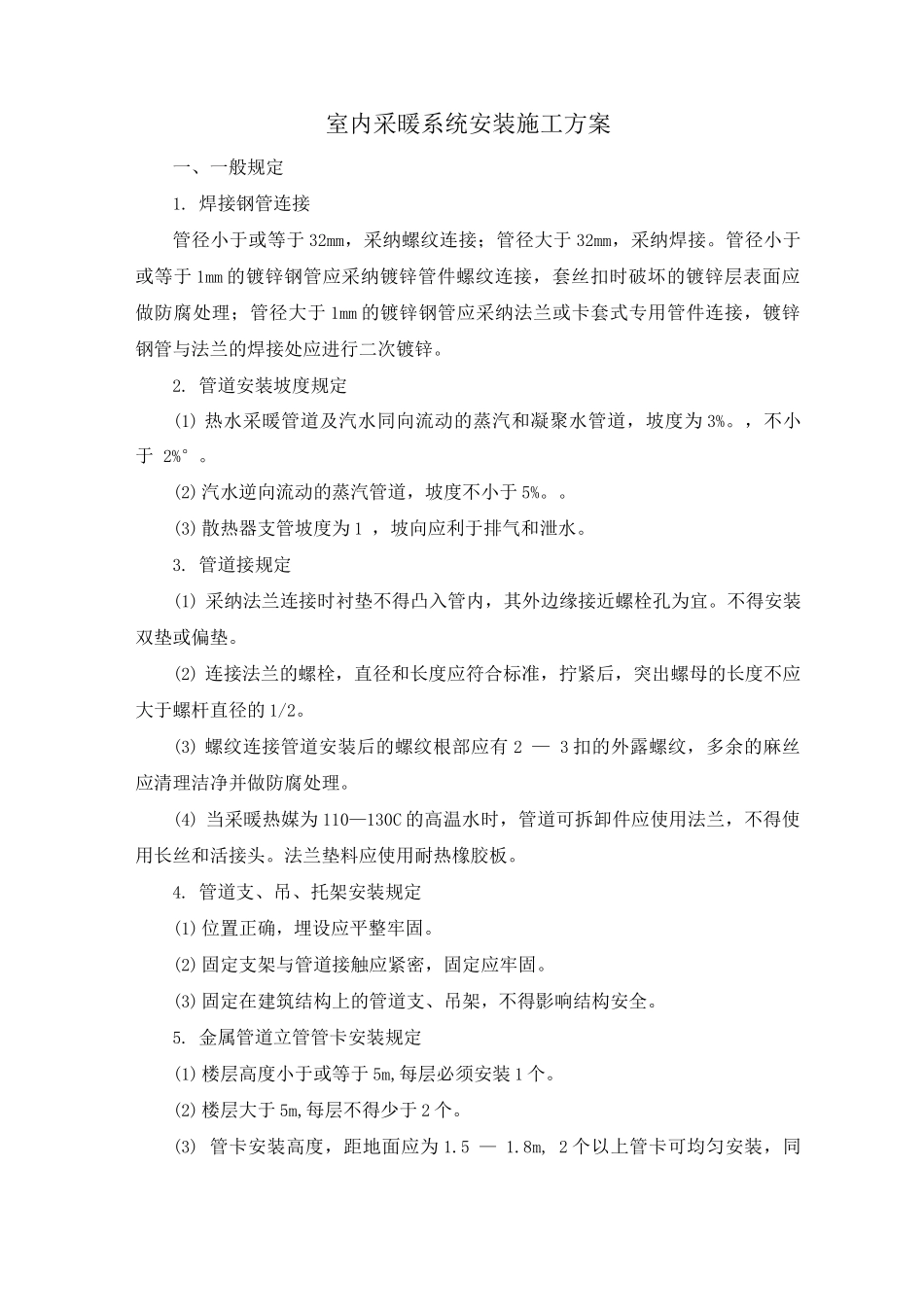

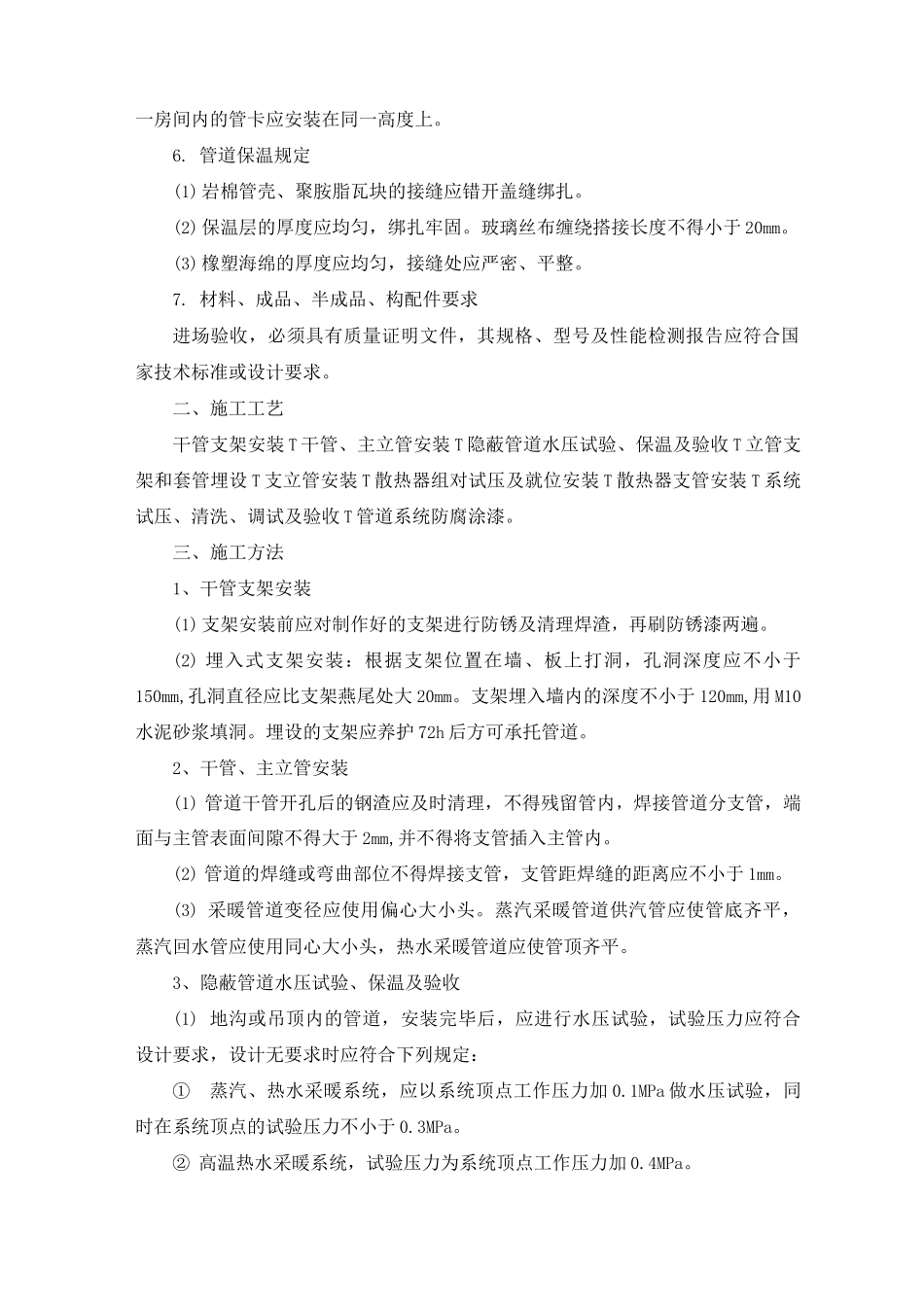

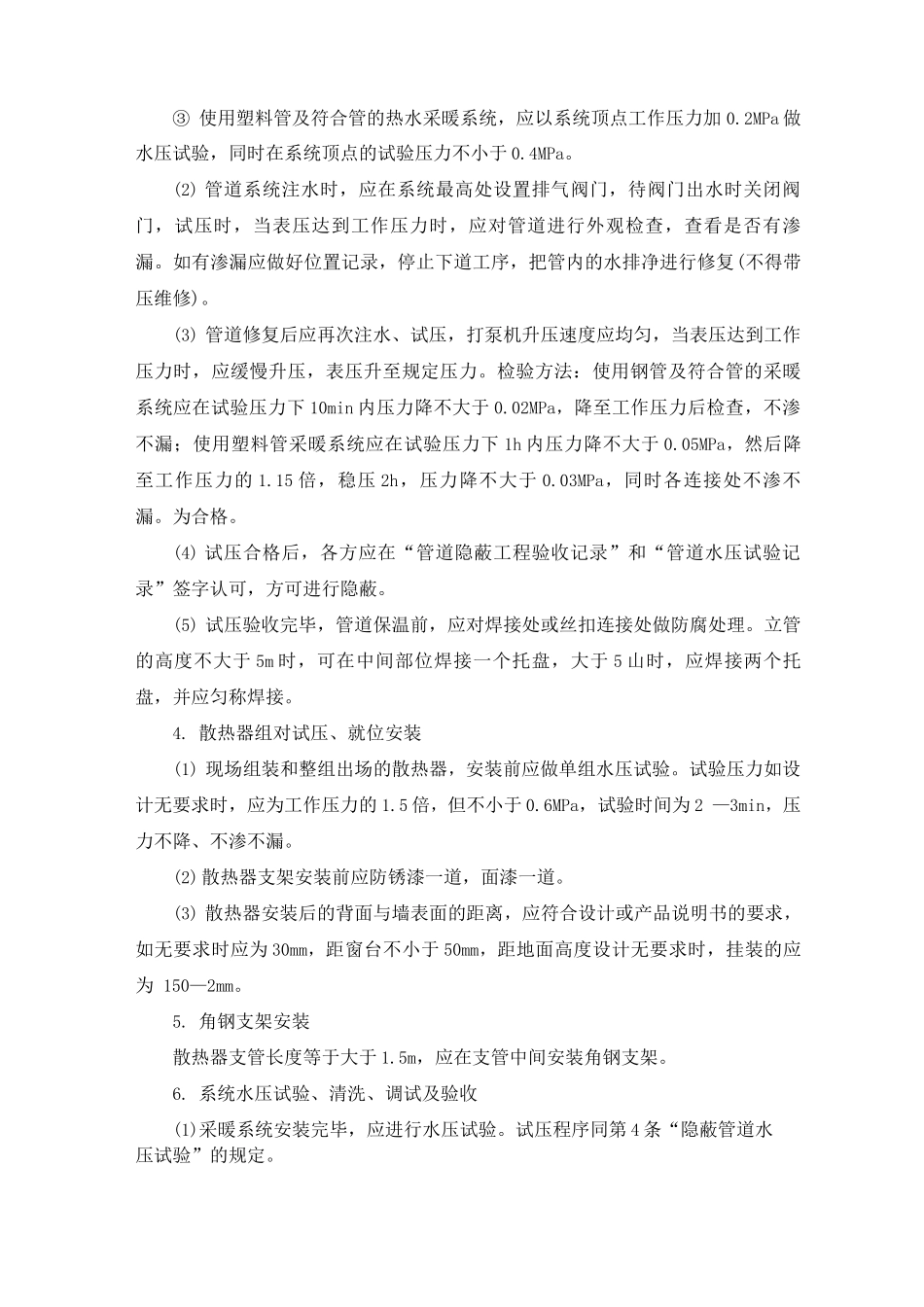

室内采暖系统安装施工方案

室内采暖系统安装施工方案一、一般规定1. 焊接钢管连接管径小于或等于 32mm，采纳螺纹连接；管径大于 32mm，采纳焊接。管径小于或等于 1mm 的镀锌钢管应采纳镀锌管件螺纹连接，套丝扣时破坏的镀锌层表面应做防腐处理；管径大于 1mm 的镀锌钢管应采纳法兰或卡套式专用管件连接，镀锌钢管与法兰的焊接处应进行二次镀锌。2. 管道安装坡度规定(1) 热水采暖管道及汽水同向流动的蒸汽和凝聚水管道，坡度为 3%。，不小于 2%°。(2)汽水逆向流动的蒸汽管道，坡度不小于 5%。。(3)散热器支管坡度为 1 ，坡向应利于排气和泄水。3. 管道接规定(1) 采纳法兰连接时衬垫不得凸入管内，其外边缘接近螺栓孔为宜。不得安装双垫或偏垫。(2) 连接法兰的螺栓，直径和长度应符合标准，拧紧后，突出螺母的长度不应大于螺杆直径的 1/2。(3) 螺纹连接管道安装后的螺纹根部应有 2 — 3 扣的外露螺纹，多余的麻丝应清理洁净并做防腐处理。(4) 当采暖热媒为 110—130C 的高温水时，管道可拆卸件应使用法兰，不得使用长丝和活接头。法兰垫料应使用耐热橡胶板。4. 管道支、吊、托架安装规定(1)位置正确，埋设应平整牢固。(2)固定支架与管道接触应紧密，固定应牢固。(3)固定在建筑结构上的管道支、吊架，不得影响结构安全。5. 金属管道立管管卡安装规定(1)楼层高度小于或等于 5m,每层必须安装 1 个。(2)楼层大于 5m,每层不得少于 2 个。(3) 管卡安装高度，距地面应为 1.5 — 1.8m, 2 个以上管卡可均匀安装，同一房间内的管卡应安装在同一高度上。6. 管道保温规定(1)岩棉管壳、聚胺脂瓦块的接缝应错开盖缝绑扎。(2)保温层的厚度应均匀，绑扎牢固。玻璃丝布缠绕搭接长度不得小于 20mm。(3)橡塑海绵的厚度应均匀，接缝处应严密、平整。7. 材料、成品、半成品、构配件要求进场验收，必须具有质量证明文件，其规格、型号及性能检测报告应符合国家技术标准或设计要求。二、施工工艺干管支架安装 T 干管、主立管安装 T 隐蔽管道水压试验、保温及验收 T 立管支架和套管埋设 T 支立管安装 T 散热器组对试压及就位安装 T 散热器支管安装 T 系统试压、清洗、调试及验收 T 管道系统防腐涂漆。三、施工方法1、干管支架安装(1)支架安装前应对制作好的支架进行防锈及清理焊渣，再刷防锈漆两遍。(2) 埋入式支架安装：根据支架位置在墙、板上打洞，孔洞深度应不小于150mm,孔洞直径应比支架燕尾处大 20mm。支架埋入墙内的深度不小于 ...
