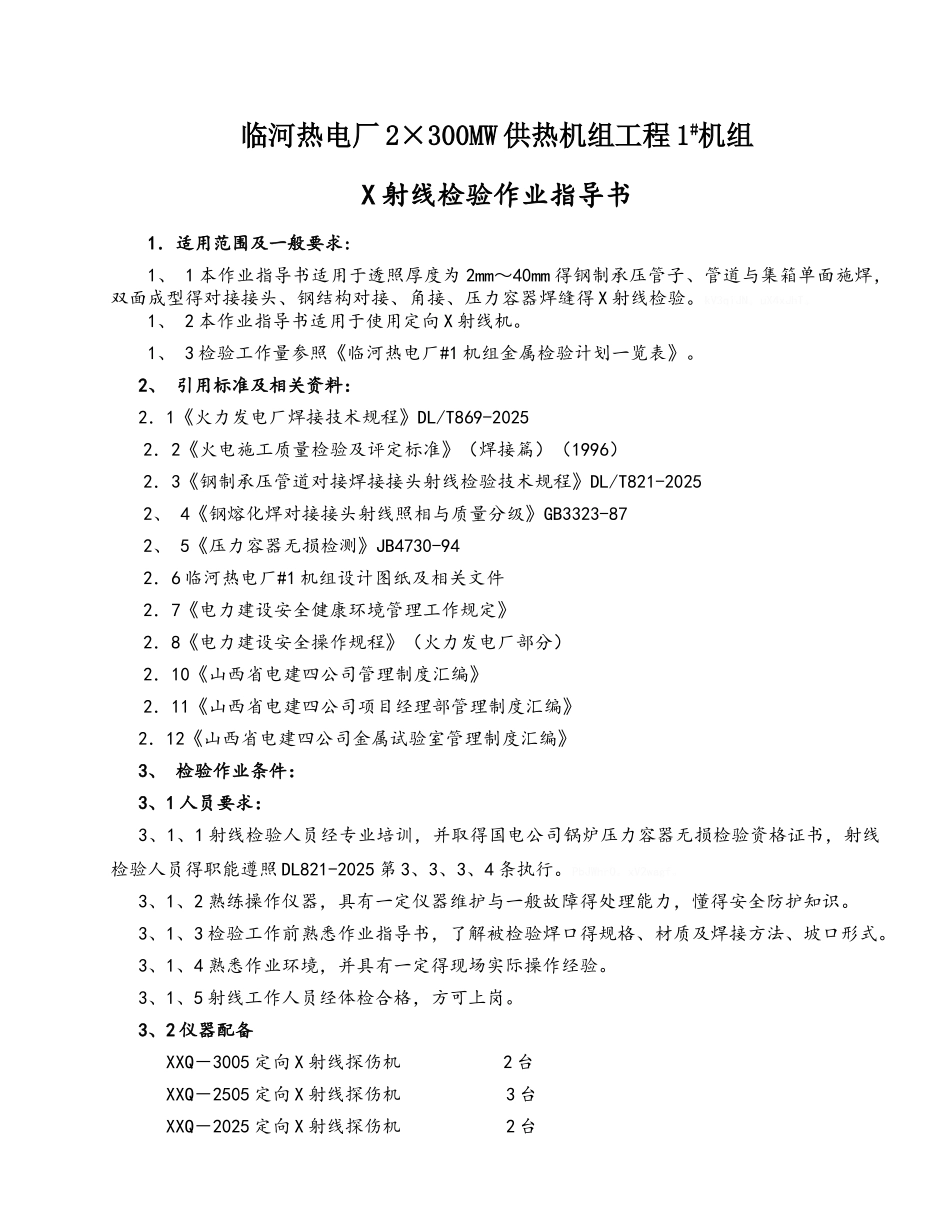

临河热电厂 2×300MW 供热机组工程 1#机组X 射线检验作业指导书1．适用范围及一般要求:1、 1 本作业指导书适用于透照厚度为 2mm～40mm 得钢制承压管子、管道与集箱单面施焊,双面成型得对接接头、钢结构对接、角接、压力容器焊缝得 X 射线检验。kV3qiJN。uX4xJhT。1、 2 本作业指导书适用于使用定向 X 射线机。1、 3 检验工作量参照《临河热电厂#1 机组金属检验计划一览表》。2、 引用标准及相关资料： 2．1《火力发电厂焊接技术规程》DL/T869-20252．2《火电施工质量检验及评定标准》（焊接篇）（1996）2．3《钢制承压管道对接焊接接头射线检验技术规程》DL/T821-20252、 4《钢熔化焊对接接头射线照相与质量分级》GB3323-872、 5《压力容器无损检测》JB4730-942．6 临河热电厂#1 机组设计图纸及相关文件2．7《电力建设安全健康环境管理工作规定》2．8《电力建设安全操作规程》（火力发电厂部分）2．10《山西省电建四公司管理制度汇编》2．11《山西省电建四公司项目经理部管理制度汇编》2．12《山西省电建四公司金属试验室管理制度汇编》 3、 检验作业条件： 3、1 人员要求： 3、1、1 射线检验人员经专业培训，并取得国电公司锅炉压力容器无损检验资格证书，射线检验人员得职能遵照 DL821-2025 第 3、3、3、4 条执行。PbJWhrO。xV2wagf。 3、1、2 熟练操作仪器，具有一定仪器维护与一般故障得处理能力，懂得安全防护知识。 3、1、3 检验工作前熟悉作业指导书，了解被检验焊口得规格、材质及焊接方法、坡口形式。 3、1、4 熟悉作业环境，并具有一定得现场实际操作经验。 3、1、5 射线工作人员经体检合格，方可上岗。 3、2 仪器配备 XXQ－3005 定向 X 射线探伤机 2 台 XXQ－2505 定向 X 射线探伤机3 台 XXQ－2025 定向 X 射线探伤机2 台 冷光源强光观片灯 3 台 报警仪1 台 密度仪1 台 3、3 探伤材料AGFA 胶片 2 箱 铅箔增感屏 360×80mm 0、03/0、10mm 200 付bFj9ZLe。MPOqSeW。 300×80mm 0、03/0、10mm 200 付 240×80mm 0、03/0、10mm 200 付 暗袋 360×80mm 300×80mm 200 付0PzRl99。SrylRW5。 240×80mm 180×80mm 200 付象质计 9# 20 只10# 20 只 11# 20 只12# 20 只 13# 20 只GB5618-Ⅱ 型 50 只GB5618-Ⅲ 型 50 只 后屏蔽铅板 1～3mm 8 只 铅字母（英文、阿拉伯数字、及返修标记 R1、R2）各 5 袋 乳胶管 50 米...
