小导管作业指导书

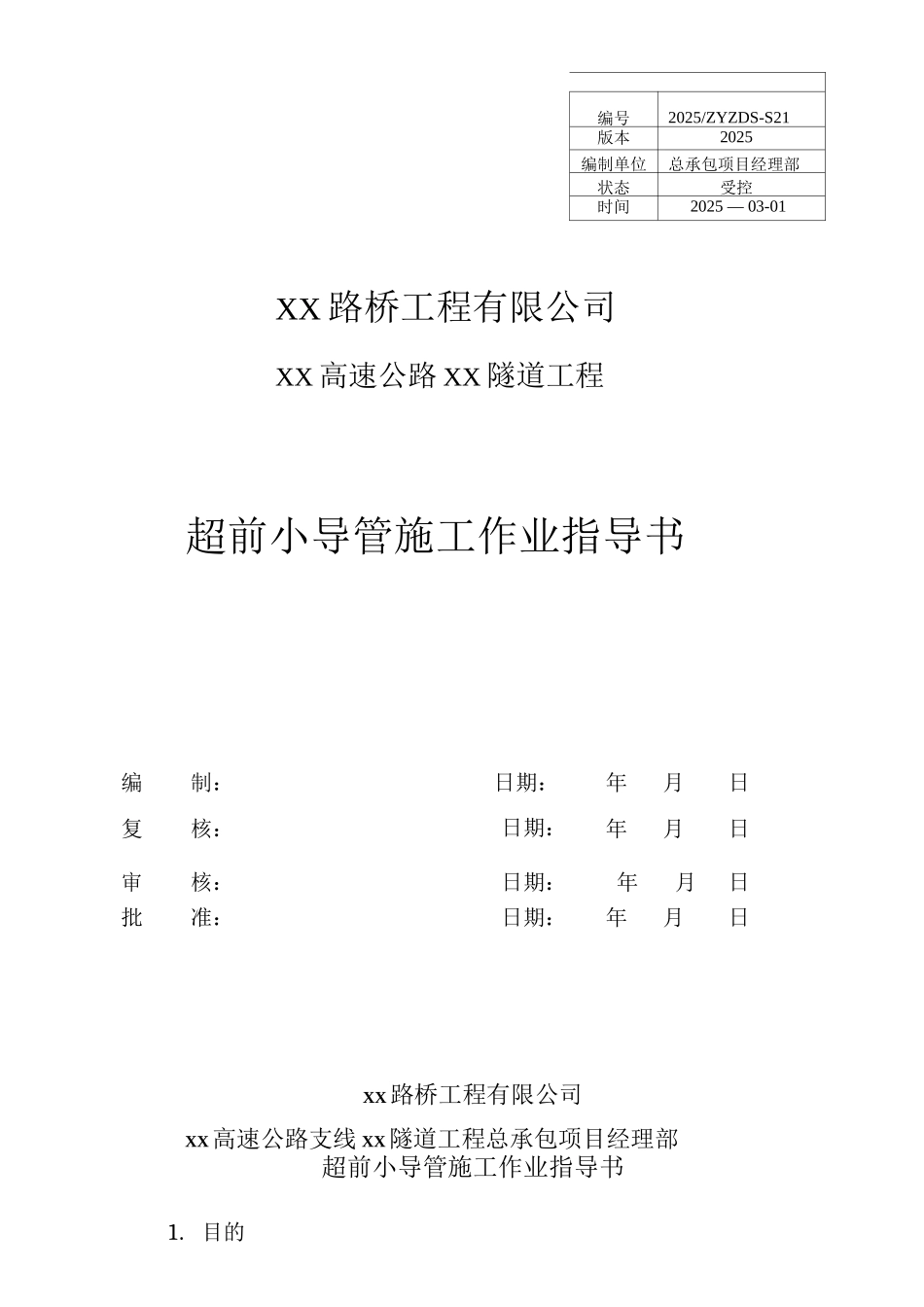

编号2025/ZYZDS-S21版本2025编制单位总承包项目经理部状态受控时间2025 — 03-01XX 路桥工程有限公司XX 高速公路 XX 隧道工程超前小导管施工作业指导书编制：日期：年月日复核：日期：年月日审核：日期：年月日批准：日期：年月日XX路桥工程有限公司XX高速公路支线 XX隧道工程总承包项目经理部超前小导管施工作业指导书1. 目的依据设计文件和公司质量体系文件结合超前小导管施工环境，选择适宜施工方案，提高超前小导管施工质量，获得最佳经济和社会效益,并使公司安全质量体系在本项目上有效运行。2. 适用范围本指导书适用于 XX 高速公路 XX 隧道工程 XX 隧道 XX 端(ZK0+0~ZK0+0、K0+0 〜K0+0 )、XX 隧道 XX 端(ZK0+0 〜ZK0+0、K0+0 〜K0+)超前小导管的施工.3. 编制依据3.1《XX 高速公路 XX 隧道工程两阶段施工图设计》第 3 册第 1、2 分册及设计图的修改和完善；3.2 我国现行的公路工程设计法律规范、施工法律规范、《公路工程质量检验评定标准》(JTGF801-24)、《安全操作技术规程》、《公路隧道施工技术法律规范》(JTGF60-29);3.3《实施性施工组织设计》有关条款；3。4 本公司施工水平及施工环境；4. 工程概况隧道 X 工区施工范围为 XX 隧道左洞 ZK+0〜ZK0+0、XX 隧道右洞 K0+0 〜K0+0; XX 隧道左洞 ZK+0~ZK0+0、XX 隧道右洞 K0+0 〜K0+0;。施工场地位于 XX 区 XX 街道白龙洞下部，距离已建村通公路约 9m,无已建公路直达，总体而言,本工区交通较为不便.XX隧道穿越太平山寺山体,XX 隧道穿越回龙脊状山脉，地形起伏均较大。5. 设计参数超前小导管设置于微小净距隧道 V 级围岩浅埋加强段、V 级围岩洞浅埋加强段、分离式隧道 V 级围岩浅埋加强段、分离式隧道 V 级围岩深埋段、IV 级围岩洞浅理加强段、分离式隧道 V 级围岩深埋段、V 级围岩紧急停车带等;采纳外径 42mm，壁厚3。5mm,长 450cm 的热扎无缝钢管。前端加工成锥形，尾部焊接 A6mm 钢筋箍加劲，管壁四周钻四排 A6mm 的注浆孔，施工时钢管沿隧道开挖外轮廓线周边以 10°〜15。的外插角打入岩层中，小导管的环向间距为 35mm ,布置范围为拱部 120°。两排超前小导管纵向应有不小于 1.0m 的拱接长度.超前小导管预注浆，地下水丰富地段采纳水泥一水玻璃双液,地下水贫乏地段采纳水泥单液注浆，采纳高压注浆方式，水泥浆水灰比 W/C=1.0，注浆压力为 0.5〜1。0MPa，水泥采纳 P。O42.5 普通硅酸盐水泥•水玻璃波...
