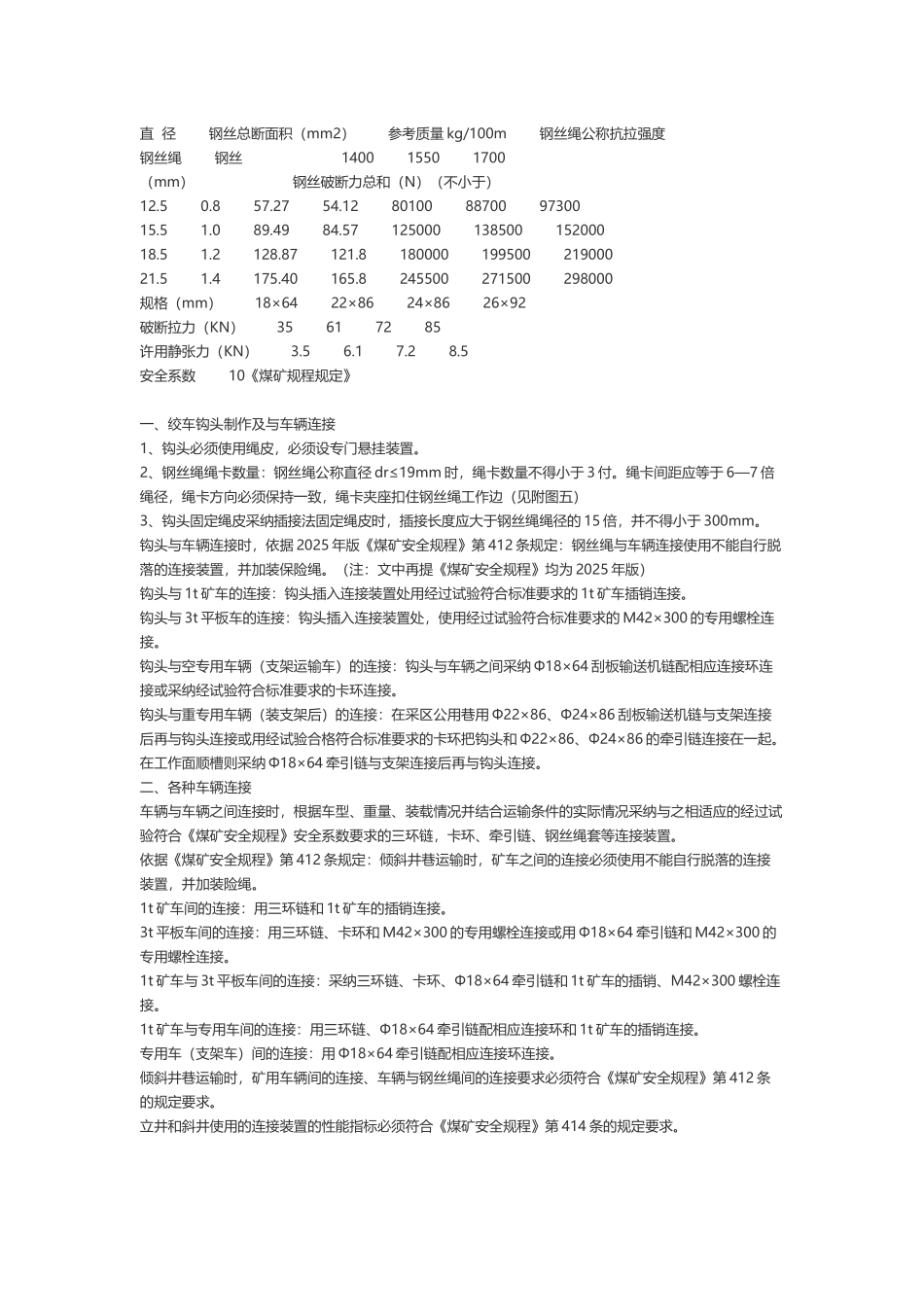

小绞车选型计算(2 页)Good is good, but better carries it.精益求精,善益求善。直 径 钢丝总断面积(mm2) 参考质量 kg/100m 钢丝绳公称抗拉强度钢丝绳 钢丝 1400 1550 1700(mm) 钢丝破断力总和(N)(不小于)12.5 0.8 57.27 54.12 80100 88700 9730015.5 1.0 89.49 84.57 125000 138500 15200018.5 1.2 128.87 121.8 180000 199500 21900021.5 1.4 175.40 165.8 245500 271500 298000规格(mm) 18×64 22×86 24×86 26×92破断拉力(KN) 35 61 72 85许用静张力(KN) 3.5 6.1 7.2 8.5安全系数 10《煤矿规程规定》一、绞车钩头制作及与车辆连接1、钩头必须使用绳皮,必须设专门悬挂装置。2、钢丝绳绳卡数量:钢丝绳公称直径 dr≤19mm 时,绳卡数量不得小于 3 付。绳卡间距应等于 6—7 倍绳径,绳卡方向必须保持一致,绳卡夹座扣住钢丝绳工作边(见附图五)3、钩头固定绳皮采纳插接法固定绳皮时,插接长度应大于钢丝绳绳径的 15 倍,并不得小于 300mm。钩头与车辆连接时,依据 2025 年版《煤矿安全规程》第 412 条规定:钢丝绳与车辆连接使用不能自行脱落的连接装置,并加装保险绳。(注:文中再提《煤矿安全规程》均为 2025 年版)钩头与 1t 矿车的连接:钩头插入连接装置处用经过试验符合标准要求的 1t 矿车插销连接。钩头与 3t 平板车的连接:钩头插入连接装置处,使用经过试验符合标准要求的 M42×300 的专用螺栓连接。钩头与空专用车辆(支架运输车)的连接:钩头与车辆之间采纳 Φ18×64 刮板输送机链配相应连接环连接或采纳经试验符合标准要求的卡环连接。钩头与重专用车辆(装支架后)的连接:在采区公用巷用 Φ22×86、Φ24×86 刮板输送机链与支架连接后再与钩头连接或用经试验合格符合标准要求的卡环把钩头和 Φ22×86、Φ24×86 的牵引链连接在一起。在工作面顺槽则采纳 Φ18×64 牵引链与支架连接后再与钩头连接。二、各种车辆连接车辆与车辆之间连接时,根据车型、重量、装载情况并结合运输条件的实际情况采纳与之相适应的经过试验符合《煤矿安全规程》安全系数要求的三环链,卡环、牵引链、钢丝绳套等连接装置。依据《煤矿安全规程》第 412 条规定:倾斜井巷运输时,矿车之间的连接必须使用不能自行脱落的连接装置,并加装险绳。1t 矿车间的连接:用三环链和 1t 矿车的插销连接。3t 平板车间的连接:用三环链、卡环和 M42×30...
