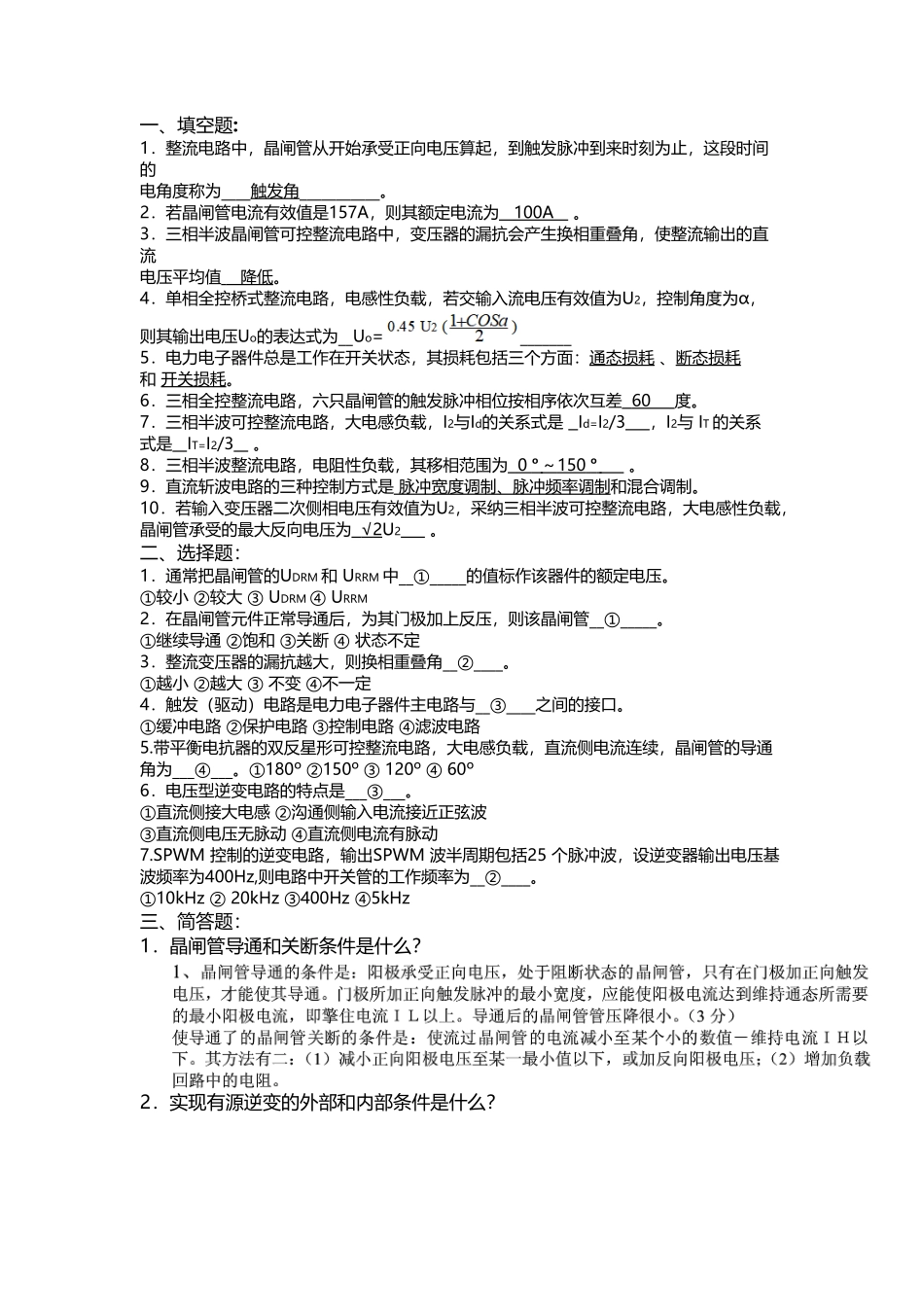

山大网络电力电子与电机拖动技术(3 页)Good is good, but better carries it.精益求精,善益求善。一、填空题:1.整流电路中,晶闸管从开始承受正向电压算起,到触发脉冲到来时刻为止,这段时间的电角度称为____触发角___________。2.若晶闸管电流有效值是157A,则其额定电流为 100A 。3.三相半波晶闸管可控整流电路中,变压器的漏抗会产生换相重叠角,使整流输出的直流电压平均值 降低 。4.单相全控桥式整流电路,电感性负载,若交输入流电压有效值为U2,控制角度为α,则其输出电压Uo的表达式为__Uo=_______5.电力电子器件总是工作在开关状态,其损耗包括三个方面:通态损耗 、断态损耗和 开关损耗。6.三相全控整流电路,六只晶闸管的触发脉冲相位按相序依次互差 60 度。7.三相半波可控整流电路,大电感负载,I2与Id的关系式是 Id=I2/3 ,I2与 IT 的关系式是 IT=I2/3 。8.三相半波整流电路,电阻性负载,其移相范围为 0 o ~ 150 o 。9.直流斩波电路的三种控制方式是 脉冲宽度调制、脉冲频率调制和混合调制。10.若输入变压器二次侧相电压有效值为U2,采纳三相半波可控整流电路,大电感性负载,晶闸管承受的最大反向电压为 √ 2 U2 。二、选择题:1.通常把晶闸管的UDRM 和 URRM 中__①_____的值标作该器件的额定电压。①较小 ②较大 ③ UDRM ④ URRM2.在晶闸管元件正常导通后,为其门极加上反压,则该晶闸管__①_____。①继续导通 ②饱和 ③关断 ④ 状态不定3.整流变压器的漏抗越大,则换相重叠角__②____。①越小 ②越大 ③ 不变 ④不一定4.触发(驱动)电路是电力电子器件主电路与__③____之间的接口。①缓冲电路 ②保护电路 ③控制电路 ④滤波电路5.带平衡电抗器的双反星形可控整流电路,大电感负载,直流侧电流连续,晶闸管的导通角为___④___。①180º ②150º ③ 120º ④ 60º6.电压型逆变电路的特点是___③___。①直流侧接大电感 ②沟通侧输入电流接近正弦波③直流侧电压无脉动 ④直流侧电流有脉动7.SPWM 控制的逆变电路,输出SPWM 波半周期包括25 个脉冲波,设逆变器输出电压基波频率为400Hz,则电路中开关管的工作频率为__②____。①10kHz ② 20kHz ③400Hz ④5kHz三、简答题:1.晶闸管导通和关断条件是什么?2.实现有源逆变的外部和内部条件是什么?3.画出升压斩波电路原理图,并分析说明其工作原理,写出输出电压Uo与电源电压 Uin 的关系式。注...
