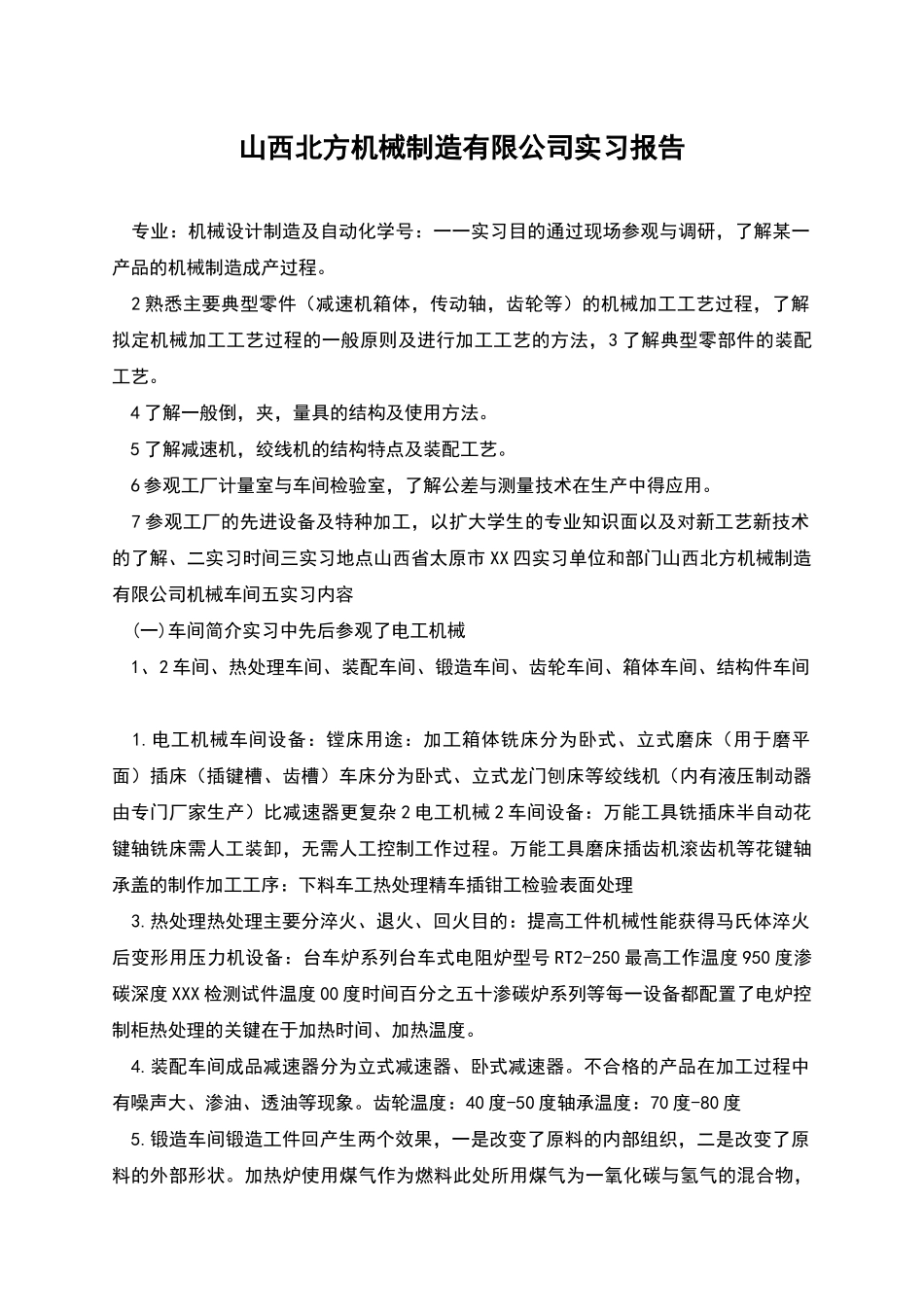

山西北方机械制造有限公司实习报告 专业:机械设计制造及自动化学号:一一实习目的通过现场参观与调研,了解某一产品的机械制造成产过程。 2 熟悉主要典型零件(减速机箱体,传动轴,齿轮等)的机械加工工艺过程,了解拟定机械加工工艺过程的一般原则及进行加工工艺的方法,3 了解典型零部件的装配工艺。 4 了解一般倒,夹,量具的结构及使用方法。 5 了解减速机,绞线机的结构特点及装配工艺。 6 参观工厂计量室与车间检验室,了解公差与测量技术在生产中得应用。 7 参观工厂的先进设备及特种加工,以扩大学生的专业知识面以及对新工艺新技术的了解、二实习时间三实习地点山西省太原市 XX 四实习单位和部门山西北方机械制造有限公司机械车间五实习内容 (一)车间简介实习中先后参观了电工机械 1、2 车间、热处理车间、装配车间、锻造车间、齿轮车间、箱体车间、结构件车间 1.电工机械车间设备:镗床用途:加工箱体铣床分为卧式、立式磨床(用于磨平面)插床(插键槽、齿槽)车床分为卧式、立式龙门刨床等绞线机(内有液压制动器由专门厂家生产)比减速器更复杂 2 电工机械 2 车间设备:万能工具铣插床半自动花键轴铣床需人工装卸,无需人工控制工作过程。万能工具磨床插齿机滚齿机等花键轴承盖的制作加工工序:下料车工热处理精车插钳工检验表面处理 3.热处理热处理主要分淬火、退火、回火目的:提高工件机械性能获得马氏体淬火后变形用压力机设备:台车炉系列台车式电阻炉型号 RT2-250 最高工作温度 950 度渗碳深度 XXX 检测试件温度 00 度时间百分之五十渗碳炉系列等每一设备都配置了电炉控制柜热处理的关键在于加热时间、加热温度。 4.装配车间成品减速器分为立式减速器、卧式减速器。不合格的产品在加工过程中有噪声大、渗油、透油等现象。齿轮温度:40 度-50 度轴承温度:70 度-80 度 5.锻造车间锻造工件回产生两个效果,一是改变了原料的内部组织,二是改变了原料的外部形状。加热炉使用煤气作为燃料此处所用煤气为一氧化碳与氢气的混合物,与普通家用煤气的最大区别是两种气体的混合比例不相同。此车间所用过的燃料有煤炭、沥青、煤油。最终选用了煤气,并且一氧化碳与氢气的混合比例是经过长期生产实践经验所得。为该工厂一机密,生产产品的一个关键。设备:各式加热炉锯床用于下料压力机与压力机配合使用的夹具-机械手对工件的锻造关键要控制冷却速度、降低热应力。齿轮车间齿轮轴一般用 20CrMo ...
