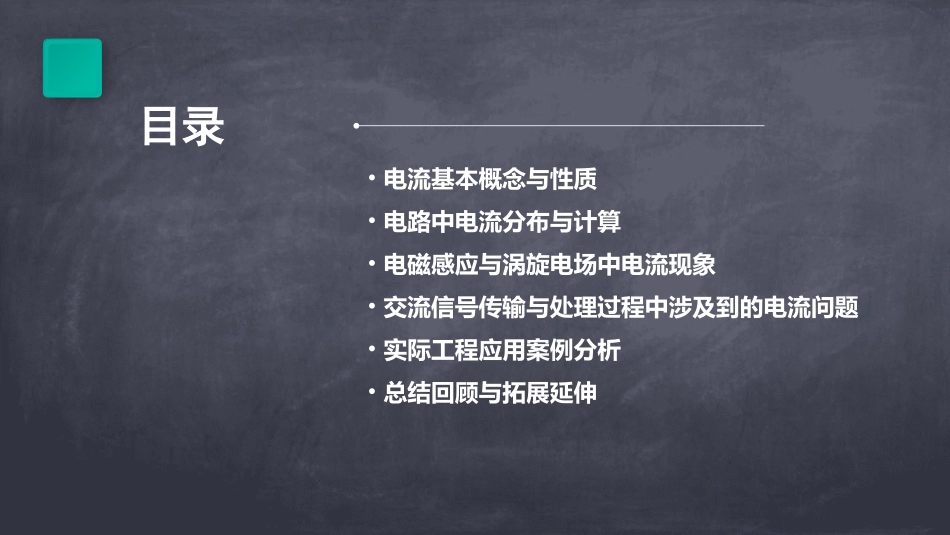

电流PPT模板目录•电流基本概念与性质•电路中电流分布与计算•电磁感应与涡旋电场中电流现象•交流信号传输与处理过程中涉及到的电流问题•实际工程应用案例分析•总结回顾与拓展延伸01电流基本概念与性质Chapter电流定义电荷的定向移动形成电流。方向规定正电荷定向移动的方向为电流方向。电流定义及方向规定电流强度与单位制电流强度定义单位时间内通过导体横截面的电荷量。公式表示I=q/t，其中I为电流强度，q为电荷量，t为时间。单位制国际单位制中，电流强度的单位是安培（A）。电流方向不随时间变化，保持恒定。直流电流（DC）电流方向随时间周期性变化，呈正弦波形或其他波形。交流电流（AC）交流电的频率表示每秒内电流方向变化的次数，单位是赫兹（Hz）；周期是交流电完成一次循环所需的时间，单位是秒（s）。频率与周期直流与交流电流特性在线性元件中，电流与电压成正比，遵循欧姆定律。例如，电阻器是一种线性元件。线性元件在非线性元件中，电流与电压不成正比，不满足欧姆定律。例如，二极管、晶体管等半导体器件属于非线性元件。非线性元件线性与非线性元件中电流表现02电路中电流分布与计算Chapter03串联与并联组合电路根据电路拓扑结构，应用串联和并联电路中的电流关系进行分析和计算。01串联电路电流在串联电路中保持恒定，即I1=I2=I3=…=In。02并联电路在并联电路中，总电流等于各支路电流之和，即Itotal=I1+I2+I3+…+In。串联和并联电路中电流关系基尔霍夫第一定律（节点电流定律）01在电路中任意节点上，流入节点的电流之和等于流出节点的电流之和。基尔霍夫第二定律（回路电压定律）02在任意闭合回路中，各段电压的代数和等于零。应用举例03利用基尔霍夫定律分析复杂电路中的电流分布和电压关系。基尔霍夫定律在复杂电路中应用利用戴维南定理求解复杂电路中的等效电阻和电流。将独立源置零（电压源短路、电流源开路），求出端口处的等效电阻Req。任何一个含独立源、线性电阻和受控源的一端口，对外电路来说，总可以用一个电压源和电阻的串联组合来等效置换。将端口处短路，求出短路电流Isc，则等效电压源Us=Req×Isc。等效电阻求解戴维南定理内容等效电压源求解应用举例戴维南定理求解等效电阻和电流任何一个含独立源、线性电阻和受控源的一端口，对外电路来说，总可以用一个电流源和电阻的并联组合来等效置换。诺顿定理内容将端口处开路，求出开路电压Uoc，则等效电流源Is=Uoc/Req（Req为端口处等效电阻）。等效电流源求解利用诺顿定理分析含源二端网络中的电流分布和电压关系。应用举例诺顿定理在含源二端网络分析中应用03电磁感应与涡旋电场中电流现象Chapter法拉第电磁感应定律的内容当穿过回路的磁通量发生变化时，回路中就会产生感应电动势，感应电动势的大小与穿过回路的磁通量对时间的变化率成正比。法拉第电磁感应定律的公式E=-n(dΦ)/(dt)。式中，E为感应电动势，Φ为磁通量，n为线圈匝数，t为时间。法拉第电磁感应定律的应用用于解释电磁感应现象，计算感应电动势的大小和方向。法拉第电磁感应定律感应电流的磁场总是要阻碍引起感应电流的磁通量的变化。楞次定律的内容当磁铁靠近线圈时，线圈中产生感应电流，感应电流的磁场方向与磁铁的磁场方向相反，阻碍磁铁的靠近；当磁铁远离线圈时，线圈中产生感应电流，感应电流的磁场方向与磁铁的磁场方向相同，阻碍磁铁的远离。楞次定律的应用举例楞次定律及其应用举例变化的磁场在其周围空间激发涡旋电场。涡旋电场是有旋场，它的电场线是闭合曲线；涡旋电场是非保守场，它的电场力做功与路径有关。涡旋电场产生条件和性质涡旋电场的性质涡旋电场产生的条件两个相互靠近的线圈，当一个线圈中的电流发生变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势和感应电流，这种现象称为互感现象。互感现象中产生的感应电动势称为互感电动势。当一个线圈中的电流发生变化时，它所产生的变化的磁场也会在它本身产生感应电动势和感应电流，这种现象称为自感现象。自感现象中产生的感应电动势称为自感电动势。互感现象自感现象互感和自感现象分析04交流信号传输与处理过程中涉及到的电流问题Chapter正...
