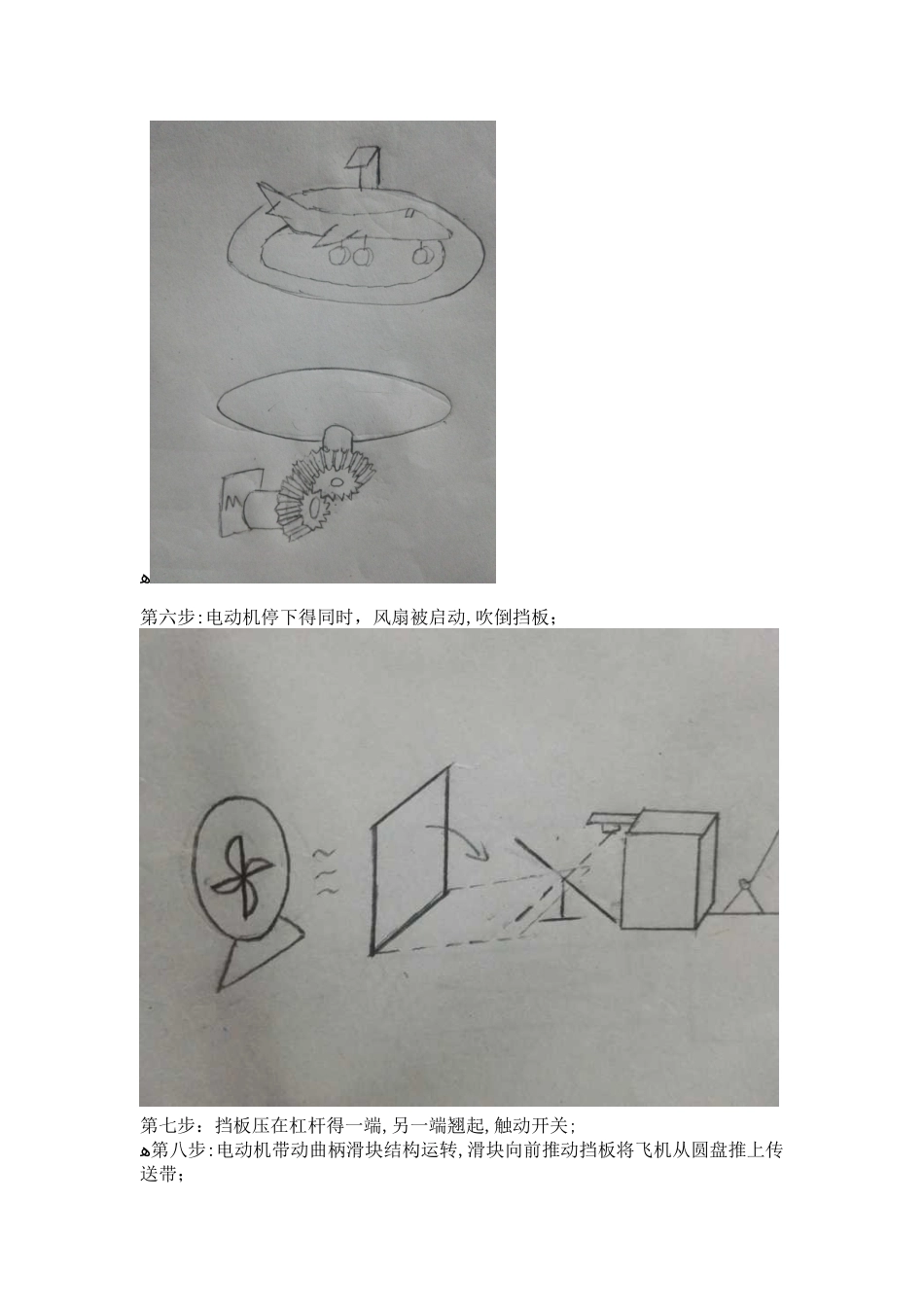

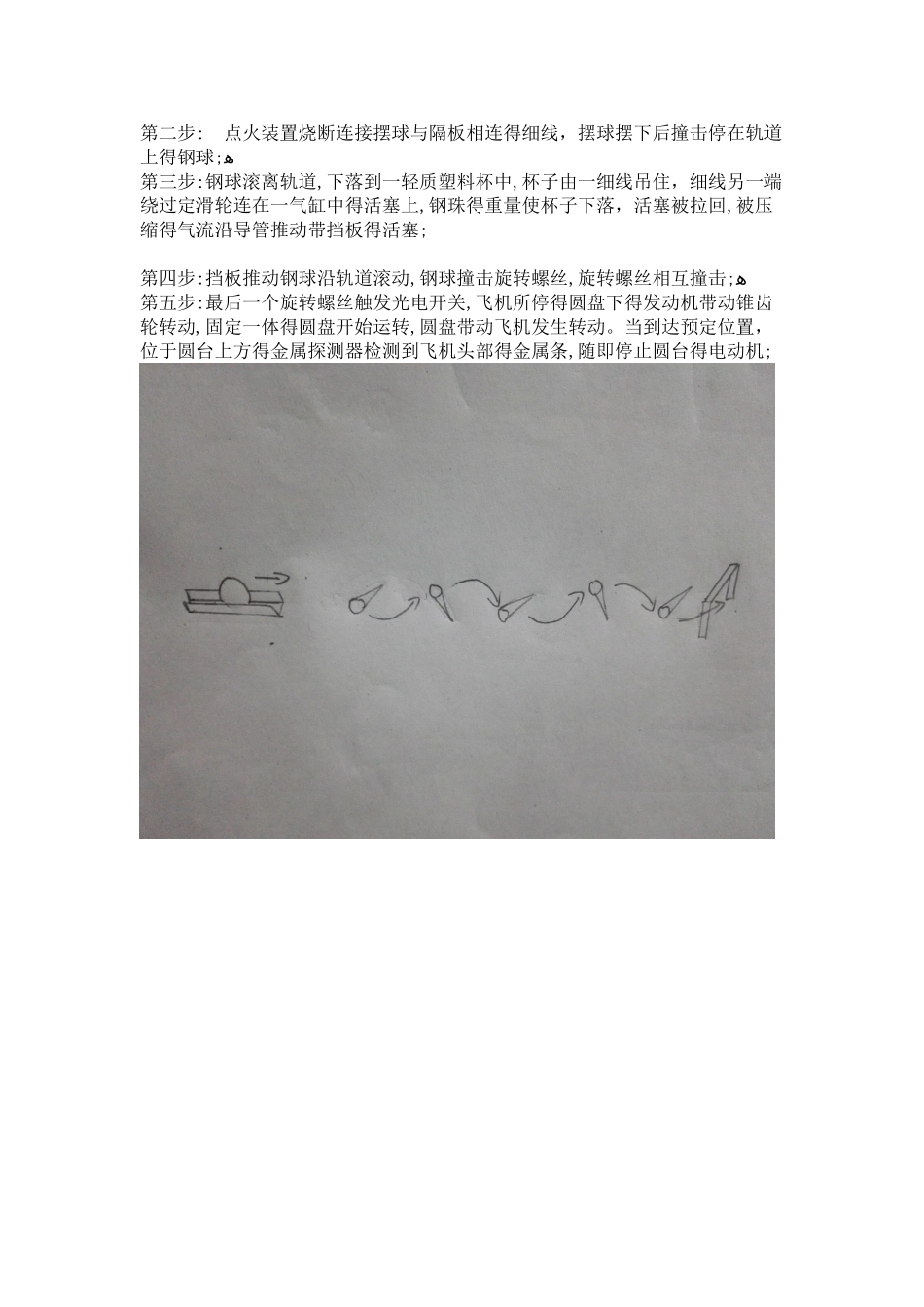

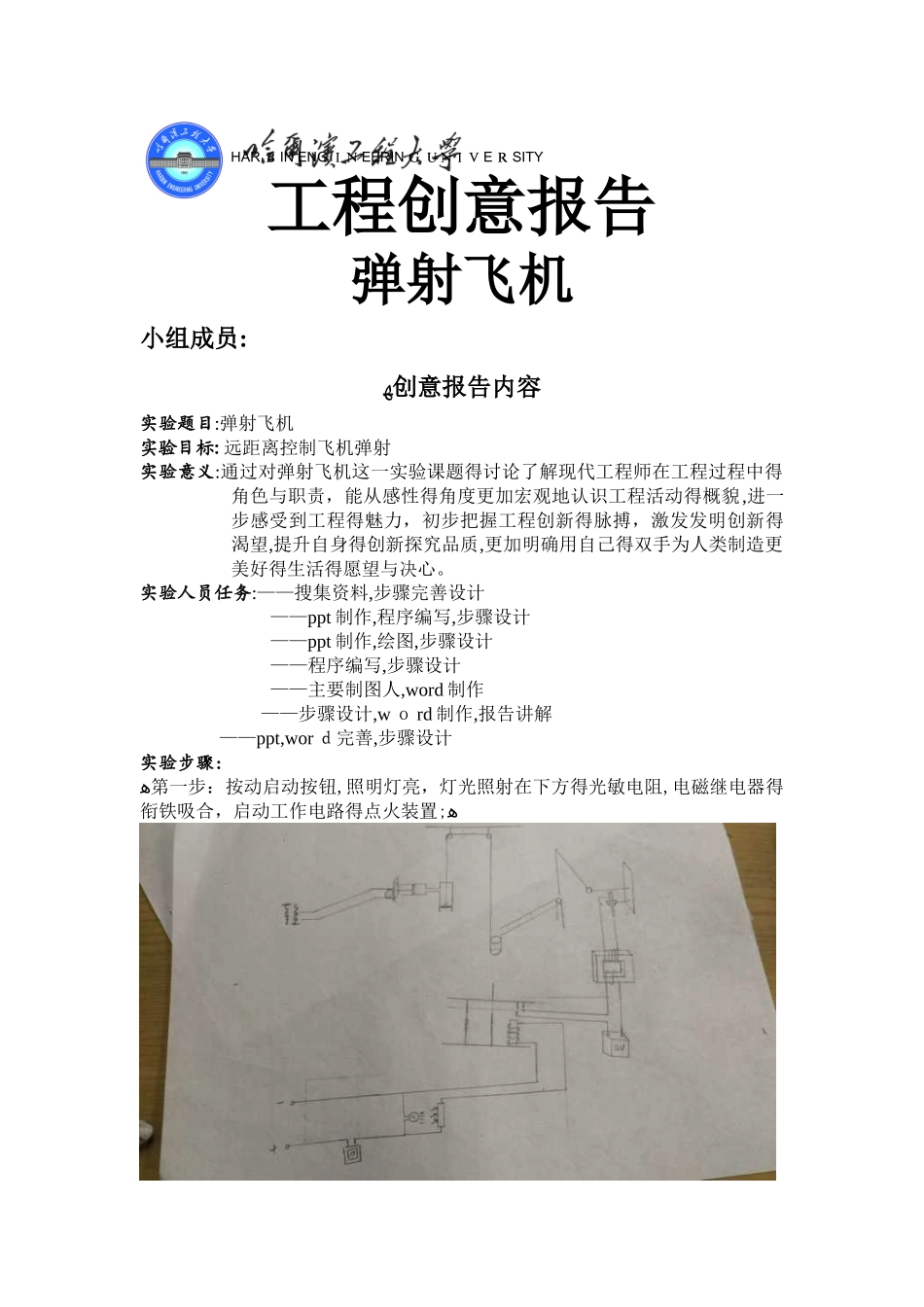

HAR Ｂ IN ENG ＩＮ EERIN Ｇ ＵＮＩＶ E Ｒ SITY工程创意报告弹射飞机小组成员:ﻬ创意报告内容实验题目:弹射飞机实验目标:远距离控制飞机弹射实验意义:通过对弹射飞机这一实验课题得讨论了解现代工程师在工程过程中得角色与职责，能从感性得角度更加宏观地认识工程活动得概貌,进一步感受到工程得魅力，初步把握工程创新得脉搏，激发发明创新得渴望,提升自身得创新探究品质,更加明确用自己得双手为人类制造更美好得生活得愿望与决心。实验人员任务:——搜集资料,步骤完善设计——ppt 制作,程序编写,步骤设计——ppt 制作,绘图,步骤设计——程序编写,步骤设计——主要制图人,word 制作 ——步骤设计,w ｏ rd 制作,报告讲解 ——ppt,wor ｄ完善,步骤设计实验步骤:ﻫ第一步：按动启动按钮,照明灯亮，灯光照射在下方得光敏电阻,电磁继电器得衔铁吸合，启动工作电路得点火装置;ﻫ第二步: 点火装置烧断连接摆球与隔板相连得细线，摆球摆下后撞击停在轨道上得钢球;ﻫ第三步:钢球滚离轨道,下落到一轻质塑料杯中,杯子由一细线吊住，细线另一端绕过定滑轮连在一气缸中得活塞上,钢珠得重量使杯子下落，活塞被拉回,被压缩得气流沿导管推动带挡板得活塞;第四步:挡板推动钢球沿轨道滚动,钢球撞击旋转螺丝,旋转螺丝相互撞击;ﻫ第五步:最后一个旋转螺丝触发光电开关,飞机所停得圆盘下得发动机带动锥齿轮转动,固定一体得圆盘开始运转,圆盘带动飞机发生转动。当到达预定位置，位于圆台上方得金属探测器检测到飞机头部得金属条,随即停止圆台得电动机;ﻫ第六步:电动机停下得同时，风扇被启动,吹倒挡板；第七步：挡板压在杠杆得一端,另一端翘起,触动开关; ﻫ第八步:电动机带动曲柄滑块结构运转,滑块向前推动挡板将飞机从圆盘推上传送带；ﻫ第九步：通过传送带得带动，飞机进行水平移动,并被运至位于传送带另一端得升降平台上。第十步：平台上得压力传感器受到压力,升降平台向上升起至与发射隧道贴合得位置触动开关,升降平台电动机停止工作；第十一步:升降平台停止运动得同时,另一安装在小车内得电动机带动小车向前，撞动带挡板得旋杆，小车继续向前行驶,撞上开关，小车停止;旋杆旋转撞上另一带挡板得水平旋杆,该旋杆转动带动铡刀开关闭合;第十二步:另一电动机启动带动蜗杆,蜗杆带动蜗轮转动,蜗轮带动齿条移动,齿条后端得上方固定一基座,上面固定弹簧得一端,弹簧另一端固定一挡板,挡板被隧道两边伸出得阻碍物卡在飞机后端;ﻫﻫ第十三步:弹簧一直被基...
