工程材料与热处理--第4章作业题参考答案

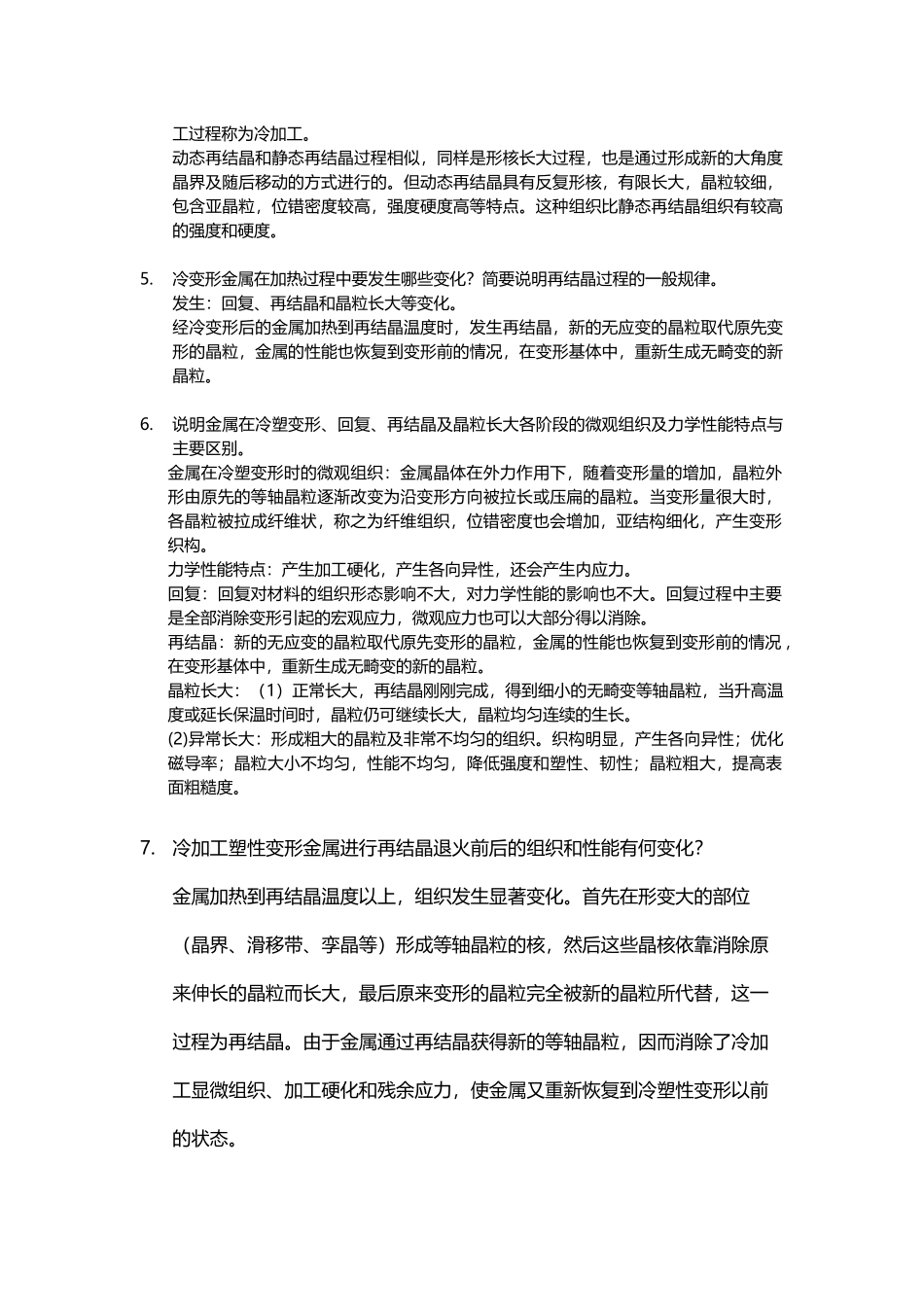

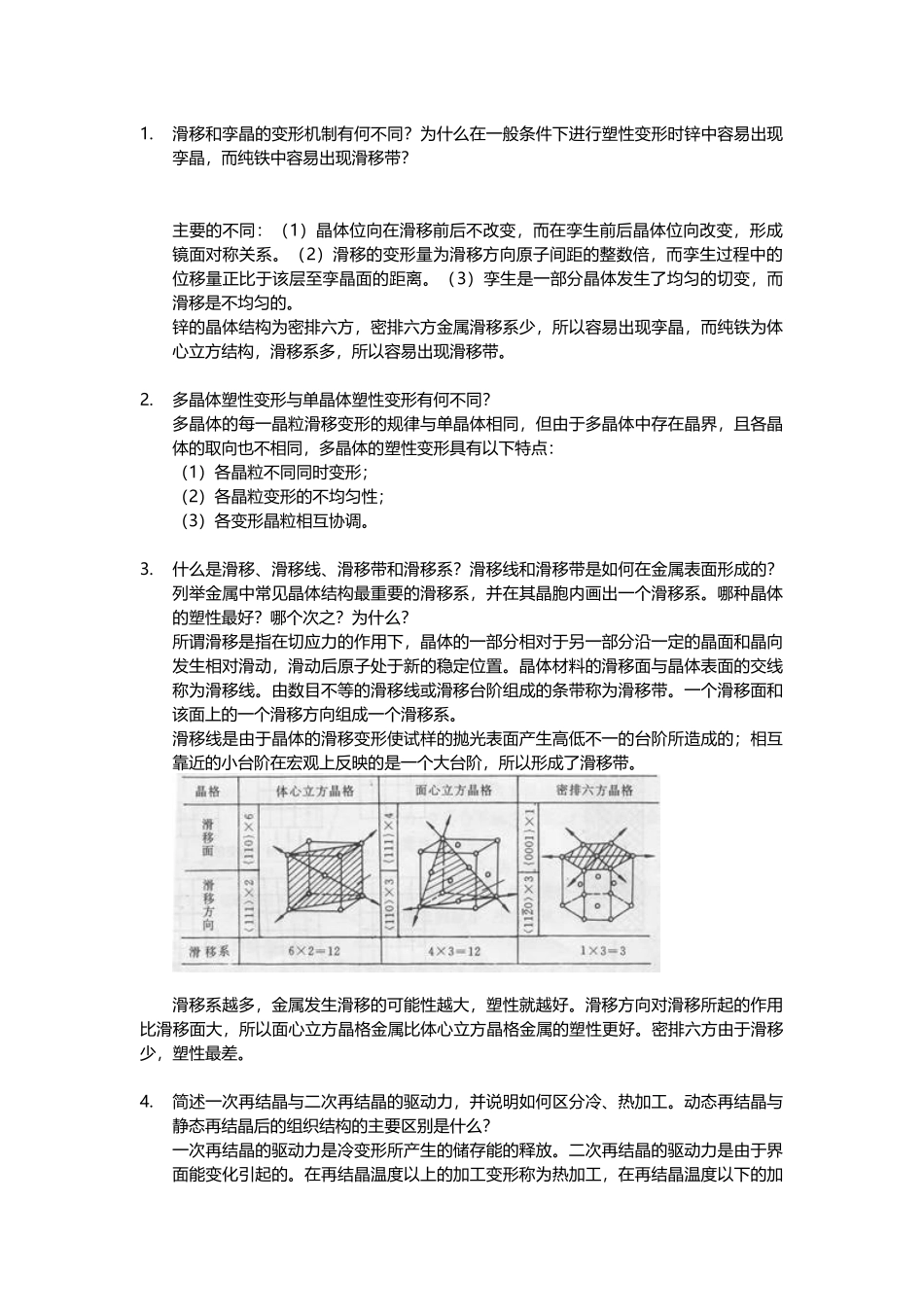

工程材料与热处理 第 4 章作业题参考答案(4 页)Good is good, but better carries it.精益求精，善益求善。1.滑移和孪晶的变形机制有何不同？为什么在一般条件下进行塑性变形时锌中容易出现孪晶，而纯铁中容易出现滑移带？主要的不同：（1）晶体位向在滑移前后不改变，而在孪生前后晶体位向改变，形成镜面对称关系。（2）滑移的变形量为滑移方向原子间距的整数倍，而孪生过程中的位移量正比于该层至孪晶面的距离。（3）孪生是一部分晶体发生了均匀的切变，而滑移是不均匀的。锌的晶体结构为密排六方，密排六方金属滑移系少，所以容易出现孪晶，而纯铁为体心立方结构，滑移系多，所以容易出现滑移带。2.多晶体塑性变形与单晶体塑性变形有何不同？多晶体的每一晶粒滑移变形的规律与单晶体相同，但由于多晶体中存在晶界，且各晶体的取向也不相同，多晶体的塑性变形具有以下特点：（1）各晶粒不同同时变形；（2）各晶粒变形的不均匀性；（3）各变形晶粒相互协调。3.什么是滑移、滑移线、滑移带和滑移系？滑移线和滑移带是如何在金属表面形成的？列举金属中常见晶体结构最重要的滑移系，并在其晶胞内画出一个滑移系。哪种晶体的塑性最好？哪个次之？为什么？所谓滑移是指在切应力的作用下，晶体的一部分相对于另一部分沿一定的晶面和晶向发生相对滑动，滑动后原子处于新的稳定位置。晶体材料的滑移面与晶体表面的交线称为滑移线。由数目不等的滑移线或滑移台阶组成的条带称为滑移带。一个滑移面和该面上的一个滑移方向组成一个滑移系。滑移线是由于晶体的滑移变形使试样的抛光表面产生高低不一的台阶所造成的；相互靠近的小台阶在宏观上反映的是一个大台阶，所以形成了滑移带。滑移系越多，金属发生滑移的可能性越大，塑性就越好。滑移方向对滑移所起的作用比滑移面大，所以面心立方晶格金属比体心立方晶格金属的塑性更好。密排六方由于滑移少，塑性最差。4.简述一次再结晶与二次再结晶的驱动力，并说明如何区分冷、热加工。动态再结晶与静态再结晶后的组织结构的主要区别是什么？一次再结晶的驱动力是冷变形所产生的储存能的释放。二次再结晶的驱动力是由于界面能变化引起的。在再结晶温度以上的加工变形称为热加工，在再结晶温度以下的加工过程称为冷加工。动态再结晶和静态再结晶过程相似，同样是形核长大过程，也是通过形成新的大角度晶界及随后移动的方式进行的。但动态再结晶具有反复形核，有限长大，晶粒较细，包含亚晶粒，位错密度较...
