工程测量控制方案

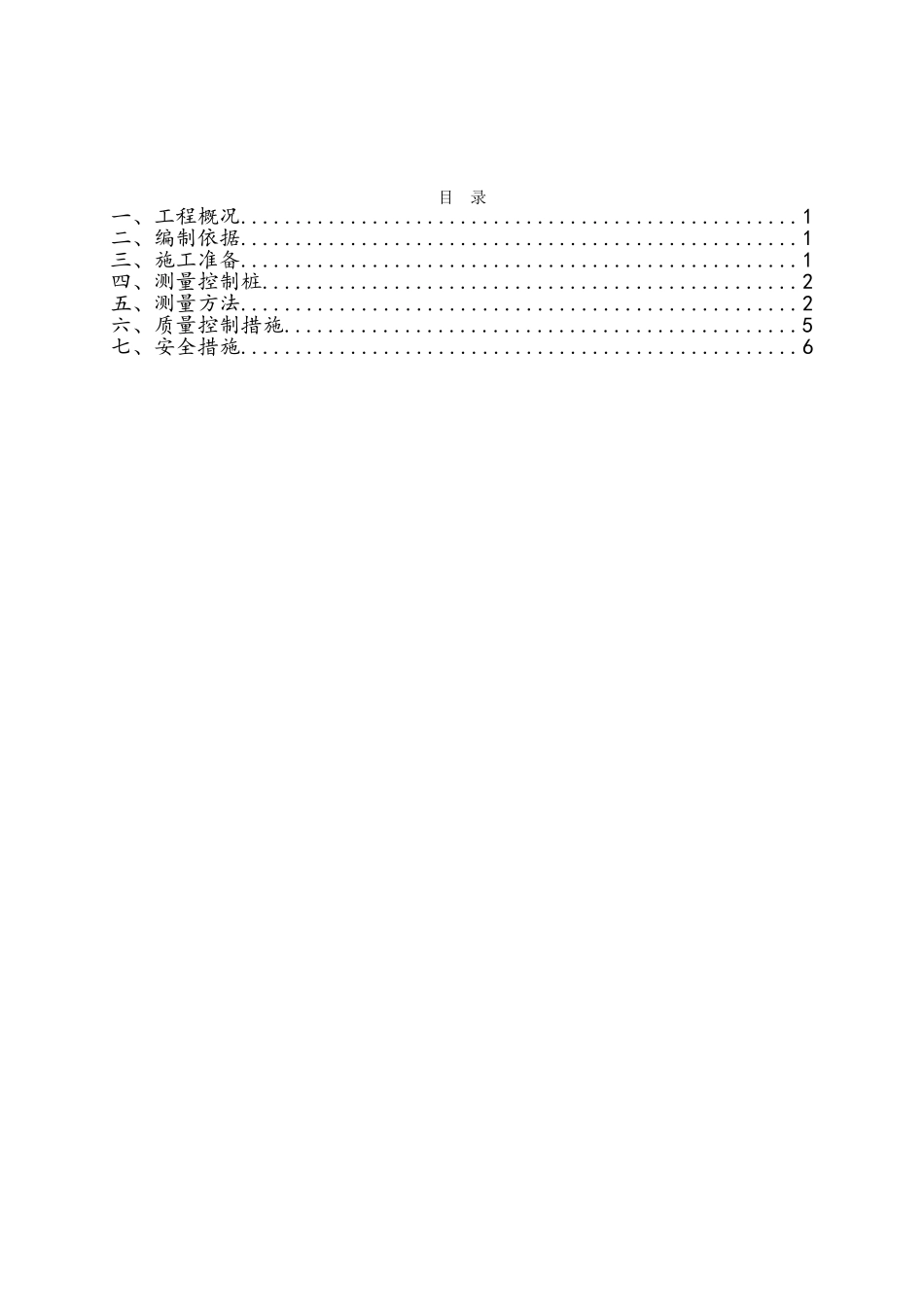

目 录一、工程概况...................................................1二、编制依据...................................................1三、施工准备...................................................1四、测量控制桩.................................................2五、测量方法...................................................2六、质量控制措施...............................................5七、安全措施...................................................6一、工程概况 1、工程名称：南阳新野西（岑参）220 千伏变电站工程。 2、工程地点：南阳新野县县城西约 5km，捡地东侧 1km，新省道 S335 南侧约 100 米。 3、工程规模：本期工程施工图设计范围内所有工程量：主控制室、10 千伏配电室、主变压器基础（本期一台）、屋外配电装置构筑物基础、屋外电缆沟、围墙及大门、站内外道路、室外给排水及雨污水系统构筑物、站区接地等。 本工程坐标系采纳 1980 年西安坐标系；高程为 1985 年国家高程基准。设计院提供的控制点数据如下：序号点名坐标（m）高程（m）XYH1D13603915.448622689.01188.352D23603903.638622568.62088.39二、编制依据1、《工程测量法律规范》（GB50026-2025）2、《建筑变形测量法律规范》JGJ8-20253、《设计院提供的坐标控制桩和高程点交接单》4、《总平面布置图》5、《项目管理实施规划》三、施工准备 1、作业场地仪器支设地，应选择地面相对平坦，地质相对坚硬地带；应选择前视后视距离大致相等，通视良好的地带；避开主要交通要道。2、环境要求雨雪天气不宜进行作业；遇高温炎热天气，尽可能少作业或采纳雨伞遮盖仪器；遇有六级大风和沙尘天气不宜进行作业。3、人员准备 测量员：应具有相应资格证，并持证上岗，人员数根据需要确定；扶尺人员：2人，熟悉操作方法，有一定经验，有责任心；记录员：1人，记录测量数据；其他人员：根据需要确定。4、仪器、工具准备 测量仪器配置如下:全站仪一台、电子经纬仪一台、水准仪1台、塔尺两把、钢卷尺三把等。 测 量 仪 器 一览表器具名称编号检验证编号检验单位全站仪NTS-312B长字第10090800106南阳市质量技术检验测试中心电子经纬仪113679长字第10090800111南阳市质量技术检验测试中心水准仪506604长字第20690800066南阳市质量技术检验测试中心5米钢尺01长字第2025015734南阳市质量技术检验测试中心10米钢尺011560长字第2025010...
