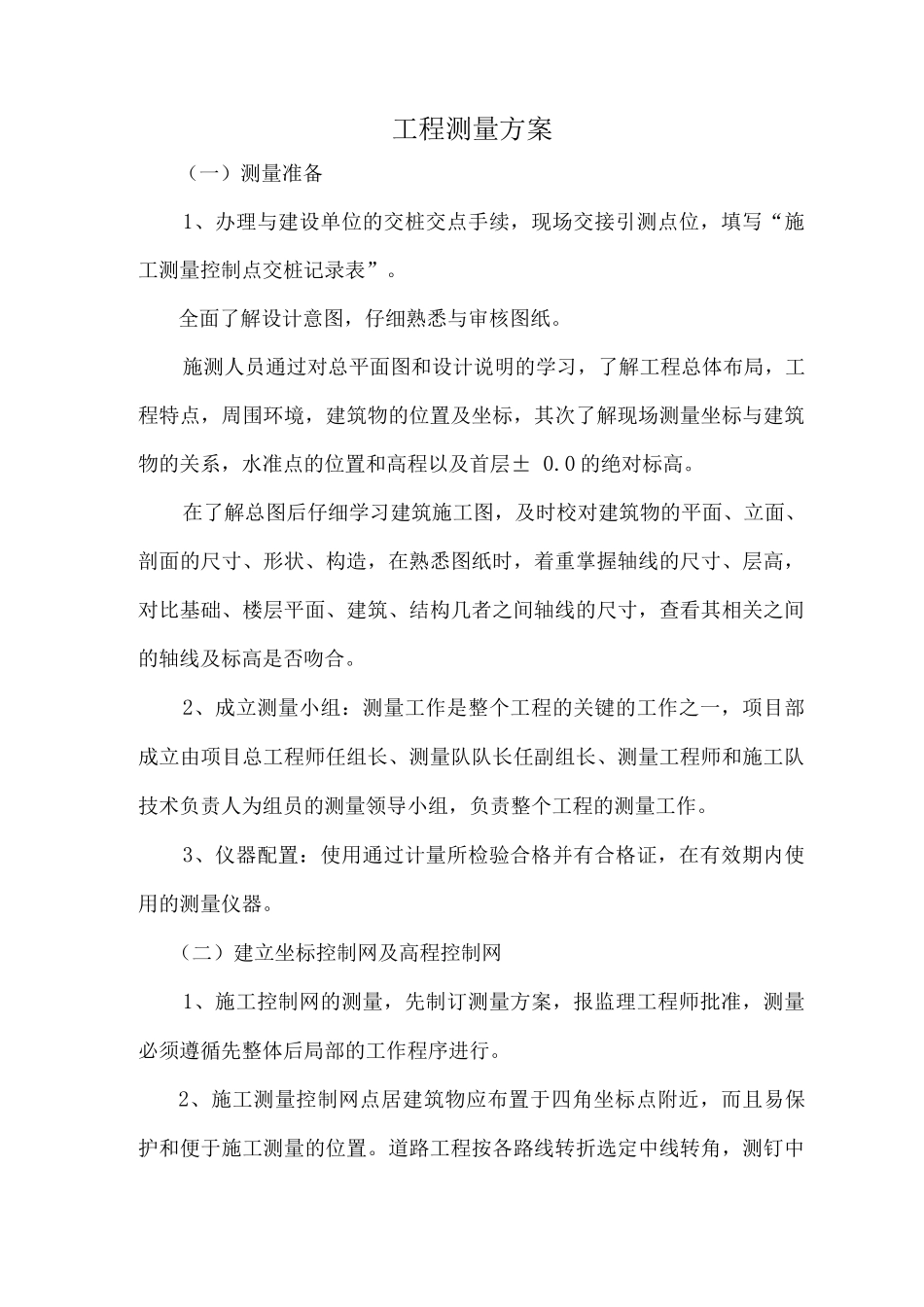

工程测量方案（一）测量准备1、办理与建设单位的交桩交点手续，现场交接引测点位，填写“施工测量控制点交桩记录表”。全面了解设计意图，仔细熟悉与审核图纸。施测人员通过对总平面图和设计说明的学习，了解工程总体布局，工程特点，周围环境，建筑物的位置及坐标，其次了解现场测量坐标与建筑物的关系，水准点的位置和高程以及首层± 0.0 的绝对标高。在了解总图后仔细学习建筑施工图，及时校对建筑物的平面、立面、剖面的尺寸、形状、构造，在熟悉图纸时，着重掌握轴线的尺寸、层高，对比基础、楼层平面、建筑、结构几者之间轴线的尺寸，查看其相关之间的轴线及标高是否吻合。2、成立测量小组：测量工作是整个工程的关键的工作之一，项目部成立由项目总工程师任组长、测量队队长任副组长、测量工程师和施工队技术负责人为组员的测量领导小组，负责整个工程的测量工作。3、仪器配置：使用通过计量所检验合格并有合格证，在有效期内使用的测量仪器。（二）建立坐标控制网及高程控制网1、施工控制网的测量，先制订测量方案，报监理工程师批准，测量必须遵循先整体后局部的工作程序进行。2、施工测量控制网点居建筑物应布置于四角坐标点附近，而且易保护和便于施工测量的位置。道路工程按各路线转折选定中线转角，测钉中桩，定出中线，平面布置导线作业。控制点按测量法律规范要求埋设，施工测量控制网点的测设必须与上级控制网点联测，进行严密的测量平差。3、用 IV 等水准测量准确地将基准点标高引测到施工场地附近便于监控的相应位置上，形成高程控制网。高程的引测必须进行往返一个测回，其闭合误差值大于 IV 等的 5 侦值（n 为引测站数）或 20、；L （L 为水准路线总长，单位为公里）。4、坐标控制网点、高程控制网点及建筑物的主轴线控制点等标志需设置牢固、稳定，不下沉、不变位，并用混凝土加固保护，重点的标志加设护栏围护。（三）主体结构施工测量1、地下结构施工测量地下室部分测量控制重点是柱墩位置、轴线定位、土层开挖标高和结构标高的控制。地下施工阶段平面控制轴线网的设置采纳“外控法”，由外部引入控制点。⑴ 基础测量放样① 在土方开挖之前，根据设计图纸利用全站仪采纳极座标法测放开挖外边线，用灰线标记。② 土方大开挖，机械大面开挖到设计标高上方 50cm 处，根据设计图纸采纳极坐标法测放独立基础十字中心线和各承台角点控制点，用灰线标示边线，第二次是人工开挖预留的土方。③ 垫层施工完，根据设...
