工程测量施工方案工程名称:地块工程
建设地点;西
工期:竣工备案
质量标准:合格

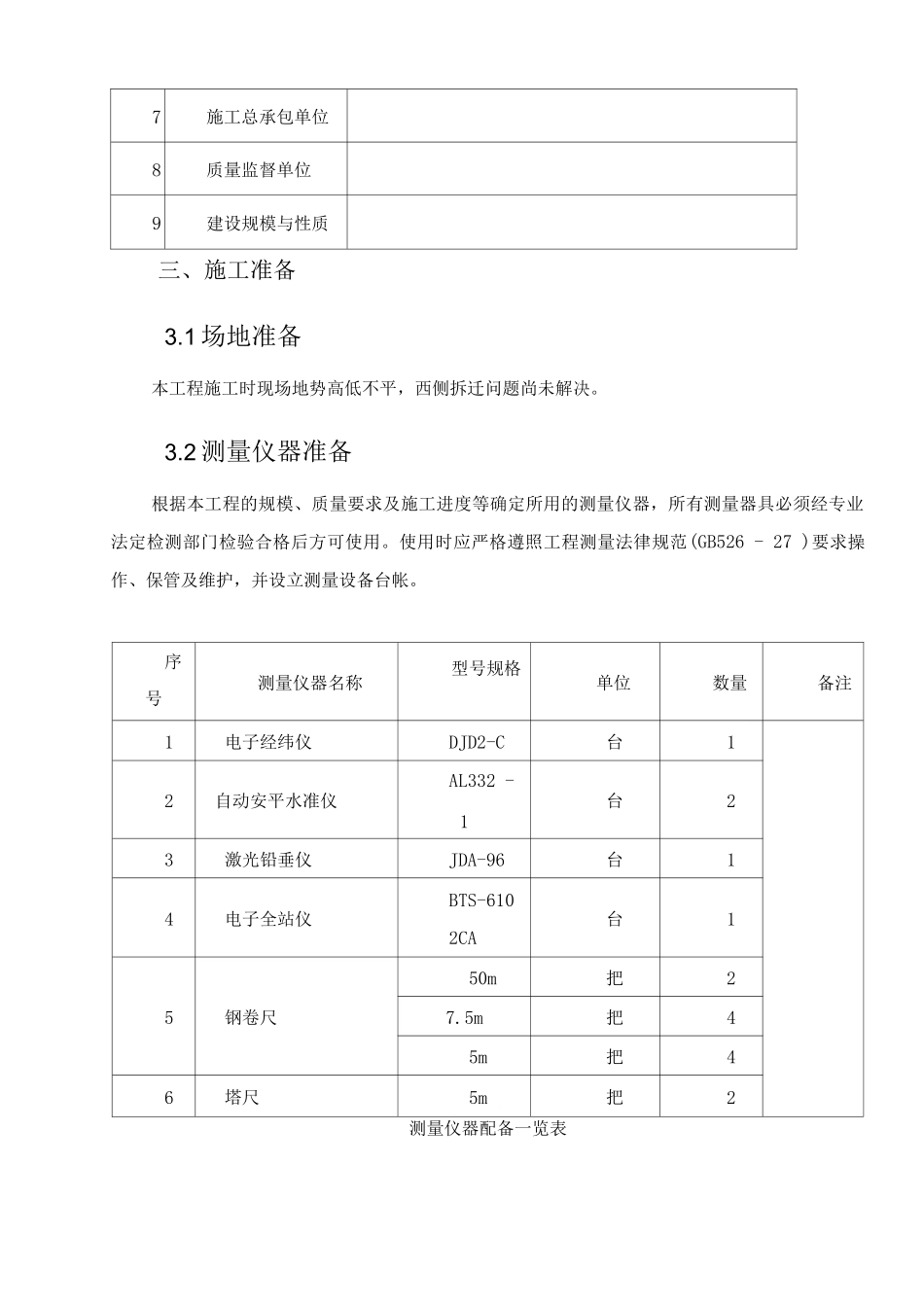

7施工总承包单位8质量监督单位9建设规模与性质三、施工准备3
1 场地准备本工程施工时现场地势高低不平,西侧拆迁问题尚未解决
2 测量仪器准备根据本工程的规模、质量要求及施工进度等确定所用的测量仪器,所有测量器具必须经专业法定检测部门检验合格后方可使用
使用时应严格遵照工程测量法律规范(GB526 - 27 )要求操作、保管及维护,并设立测量设备台帐
序号测量仪器名称型号规格单位数量备注1电子经纬仪DJD2-C台12自动安平水准仪AL332 -1台23激光铅垂仪JDA-96台14电子全站仪BTS-6102CA台15钢卷尺50m把27
5m把45m把46塔尺5m把2测量仪器配备一览表6)紧密配合施工,发扬团结协作、实事求是、仔细负责的工作作风

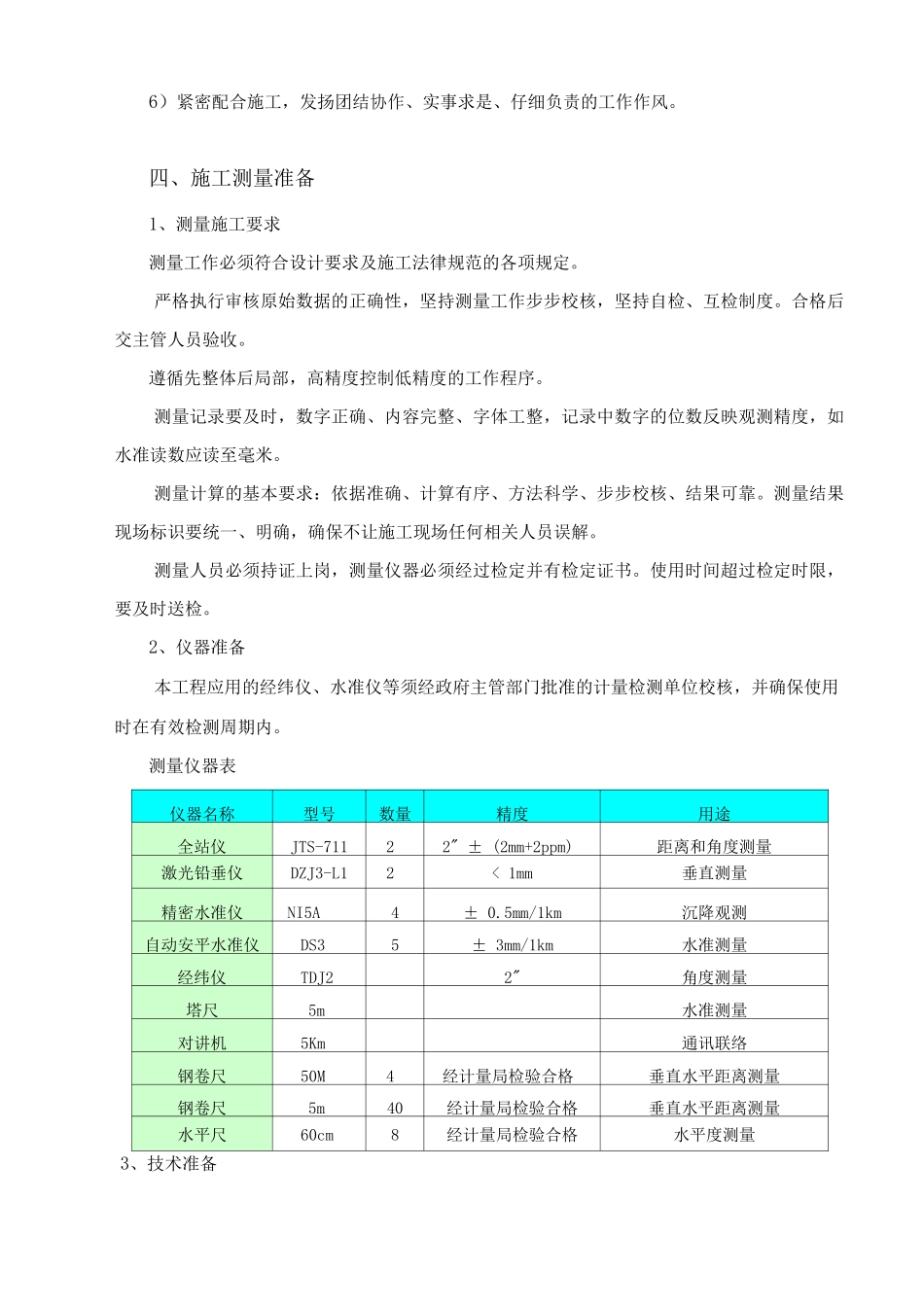

四、施工测量准备1、测量施工要求测量工作必须符合设计要求及施工法律规范的各项规定
严格执行审核原始数据的正确性,坚持测量工作步步校核,坚持自检、互检制度
合格后交主管人员验收
遵循先整体后局部,高精度控制低精度的工作程序
测量记录要及时,数字正确、内容完整、字体工整,记录中数字的位数反映观测精度,如水准读数应读至毫米
测量计算的基本要求:依据准确、计算有序、方法科学、步步校核、结果可靠
测量结果现场标识要统一、明确,确保不让施工现场任何相关人员误解
测量人员必须持证上岗,测量仪器必须经过检定并有检定证书
使用时间超过检定时限,要及时送检
2、仪器准备本工程应用的经纬仪、水准仪等须经政府主管部门批准的计量检测单位校核,并确保使用时在有效检测周期内
测量仪器表仪器名称型号数量精度用途全站仪JTS-71122" ± (2mm+2ppm)距离和角度测量激光铅垂仪DZJ3-L12< 1mm垂直测量精密水准仪NI5A4± 0
5mm/1km沉降观测自动安平水准仪D
