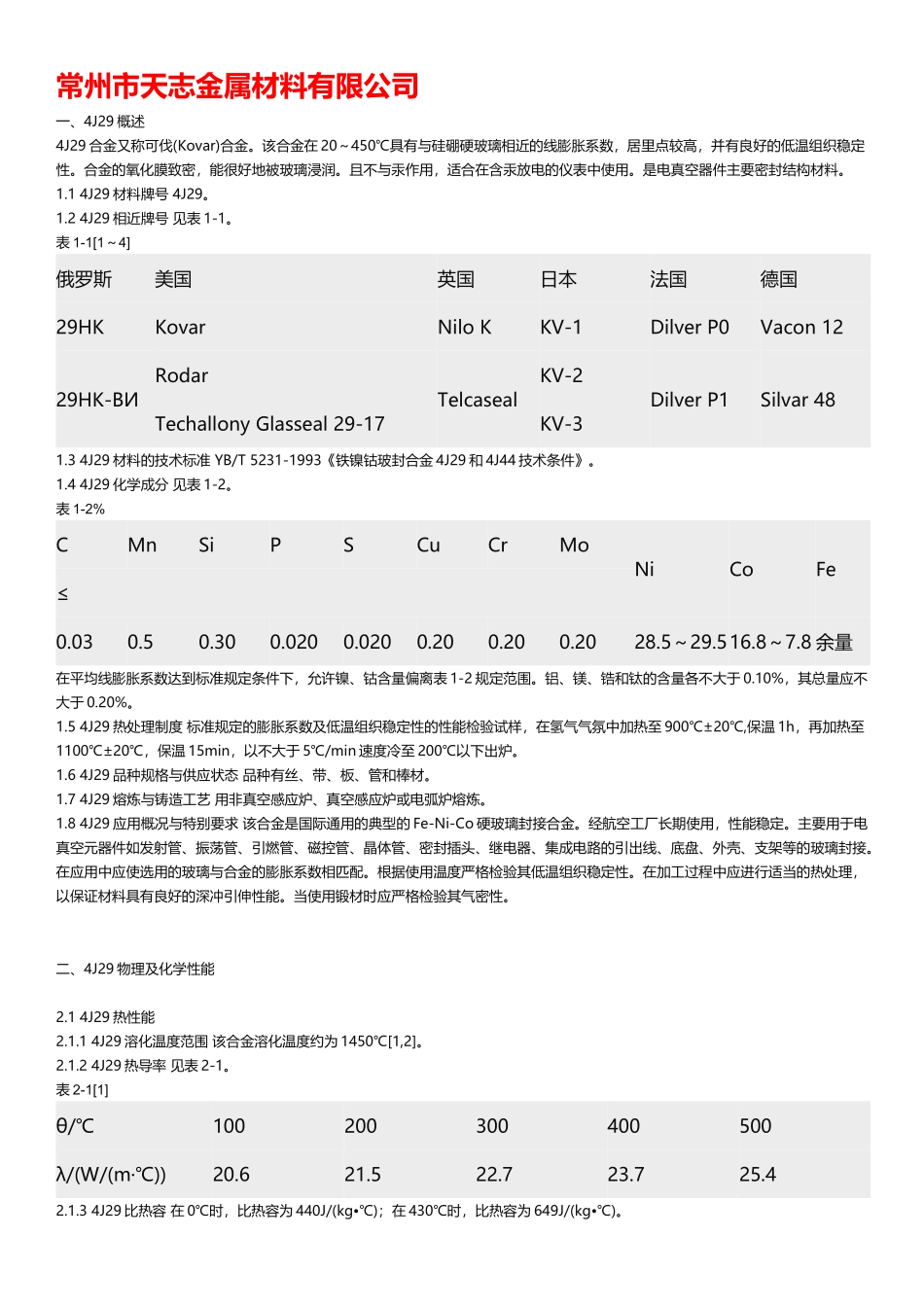

常州市天志金属材料有限公司(5 页)Good is good, but better carries it.精益求精，善益求善。常州市天志金属材料有限公司一、4J29 概述4J29 合金又称可伐(Kovar)合金。该合金在 20～450℃具有与硅硼硬玻璃相近的线膨胀系数，居里点较高，并有良好的低温组织稳定性。合金的氧化膜致密，能很好地被玻璃浸润。且不与汞作用，适合在含汞放电的仪表中使用。是电真空器件主要密封结构材料。1.1 4J29 材料牌号 4J29。1.2 4J29 相近牌号 见表 1-1。表 1-1[1～4]俄罗斯美国英国日本法国德国29HКKovarNilo KKV-1Dilver P0Vacon 1229HК-BИRodarTechallony Glasseal 29-17TelcasealKV-2KV-3Dilver P1Silvar 481.3 4J29 材料的技术标准 YB/T 5231-1993《铁镍钴玻封合金 4J29 和 4J44 技术条件》。1.4 4J29 化学成分 见表 1-2。表 1-2%CMnSiPSCuCrMoNiCoFe≤0.030.50.300.0200.0200.200.200.2028.5～29.516.8～7.8 余量在平均线膨胀系数达到标准规定条件下，允许镍、钴含量偏离表 1-2 规定范围。铝、镁、锆和钛的含量各不大于 0.10%，其总量应不大于 0.20%。1.5 4J29 热处理制度 标准规定的膨胀系数及低温组织稳定性的性能检验试样，在氢气气氛中加热至 900℃±20℃,保温 1h，再加热至1100℃±20℃，保温 15min，以不大于 5℃/min 速度冷至 200℃以下出炉。1.6 4J29 品种规格与供应状态 品种有丝、带、板、管和棒材。1.7 4J29 熔炼与铸造工艺 用非真空感应炉、真空感应炉或电弧炉熔炼。1.8 4J29 应用概况与特别要求 该合金是国际通用的典型的 Fe-Ni-Co 硬玻璃封接合金。经航空工厂长期使用，性能稳定。主要用于电真空元器件如发射管、振荡管、引燃管、磁控管、晶体管、密封插头、继电器、集成电路的引出线、底盘、外壳、支架等的玻璃封接。在应用中应使选用的玻璃与合金的膨胀系数相匹配。根据使用温度严格检验其低温组织稳定性。在加工过程中应进行适当的热处理，以保证材料具有良好的深冲引伸性能。当使用锻材时应严格检验其气密性。 二、4J29 物理及化学性能 2.1 4J29 热性能 2.1.1 4J29 溶化温度范围 该合金溶化温度约为 1450℃[1,2]。2.1.2 4J29 热导率 见表 2-1。表 2-1[1]θ/℃100200300400500λ/(W/(m·℃))20.621.522.723.725.42.1.3 4J29 比热容 在 0℃时，比热容为 440J/(kg•℃)；在 430℃时，比热容为 649J/(kg•℃)。2.1.4 4J29 线膨胀系数 标准规定...
