常用焊缝符号及其标注方法

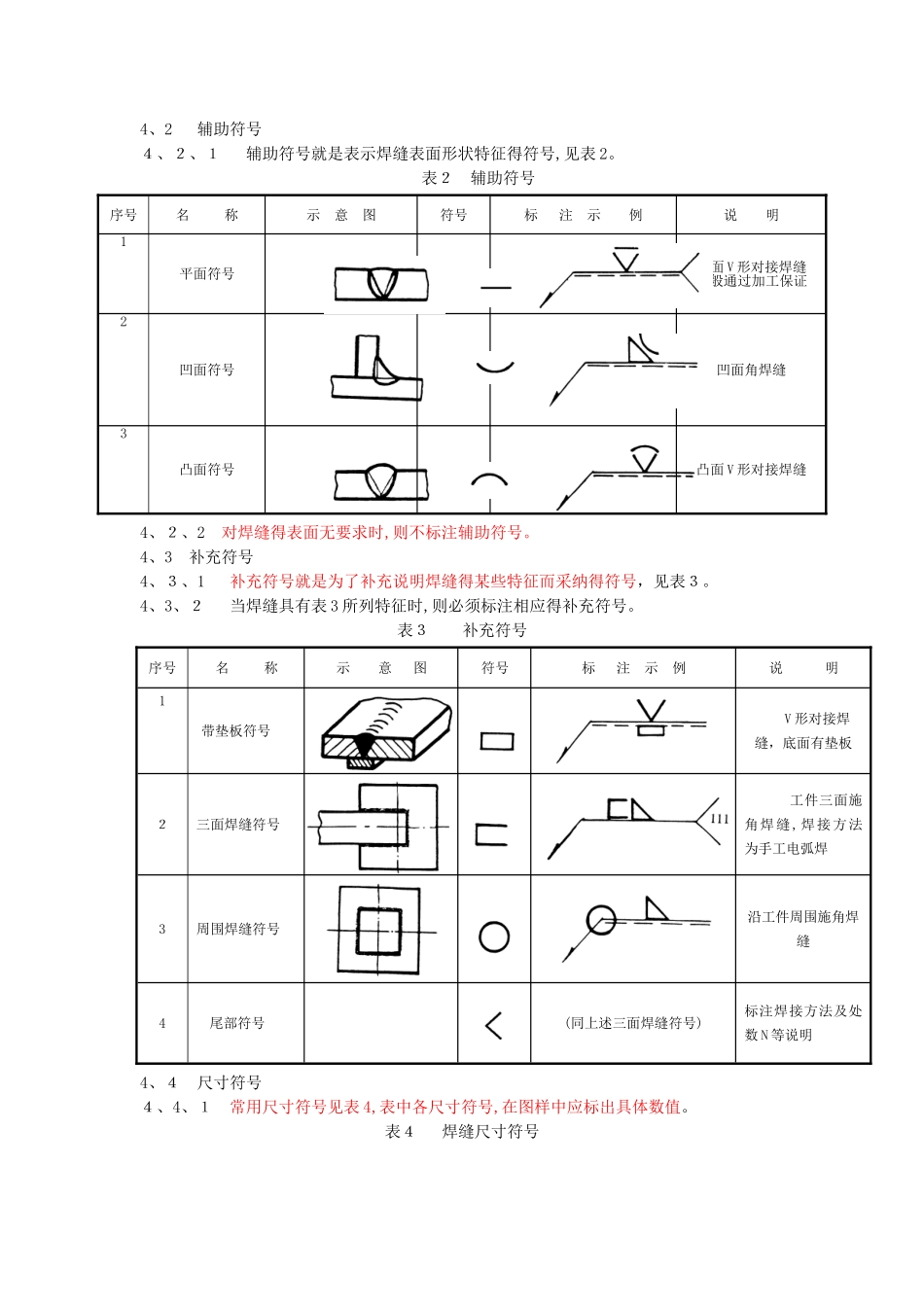

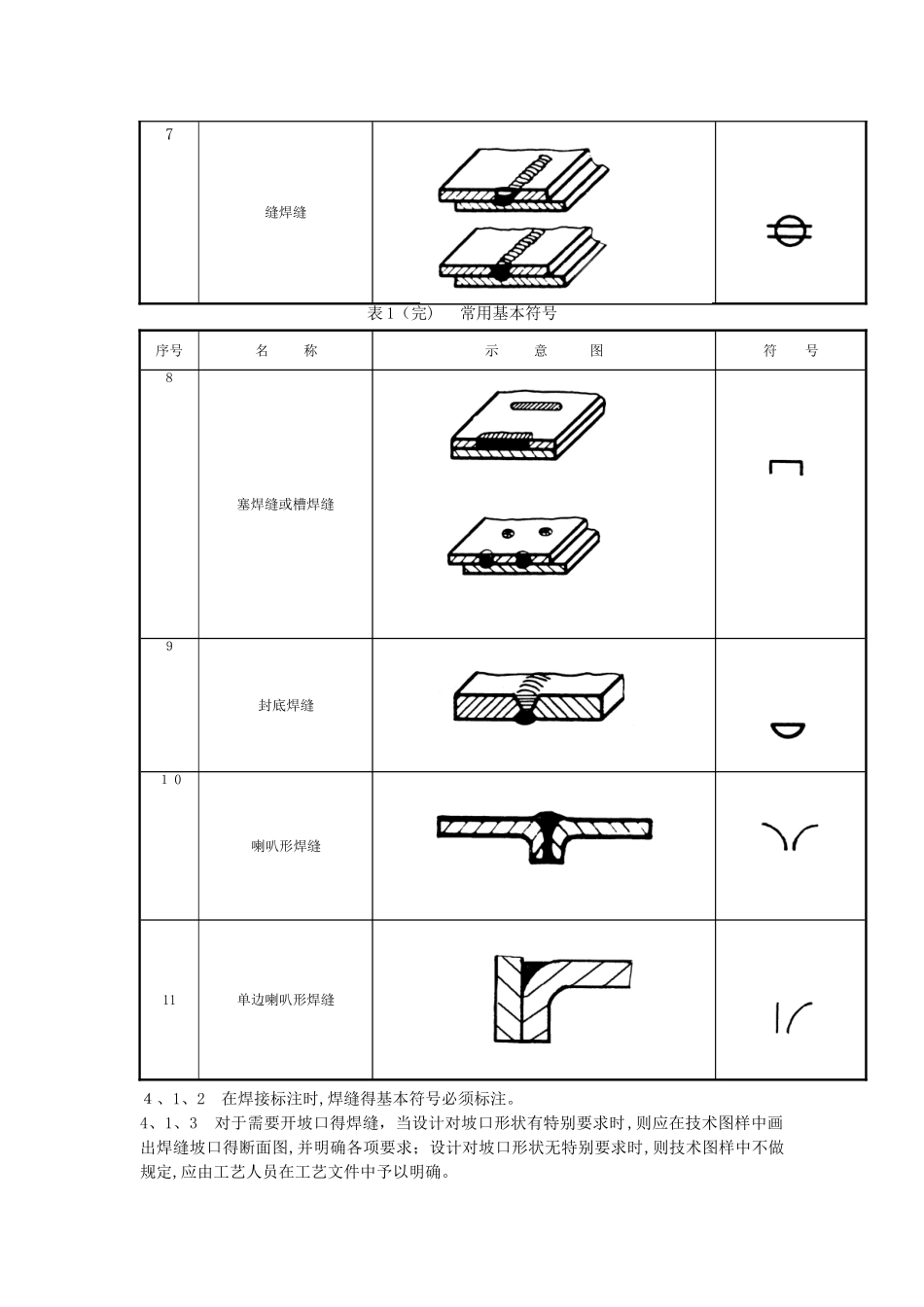

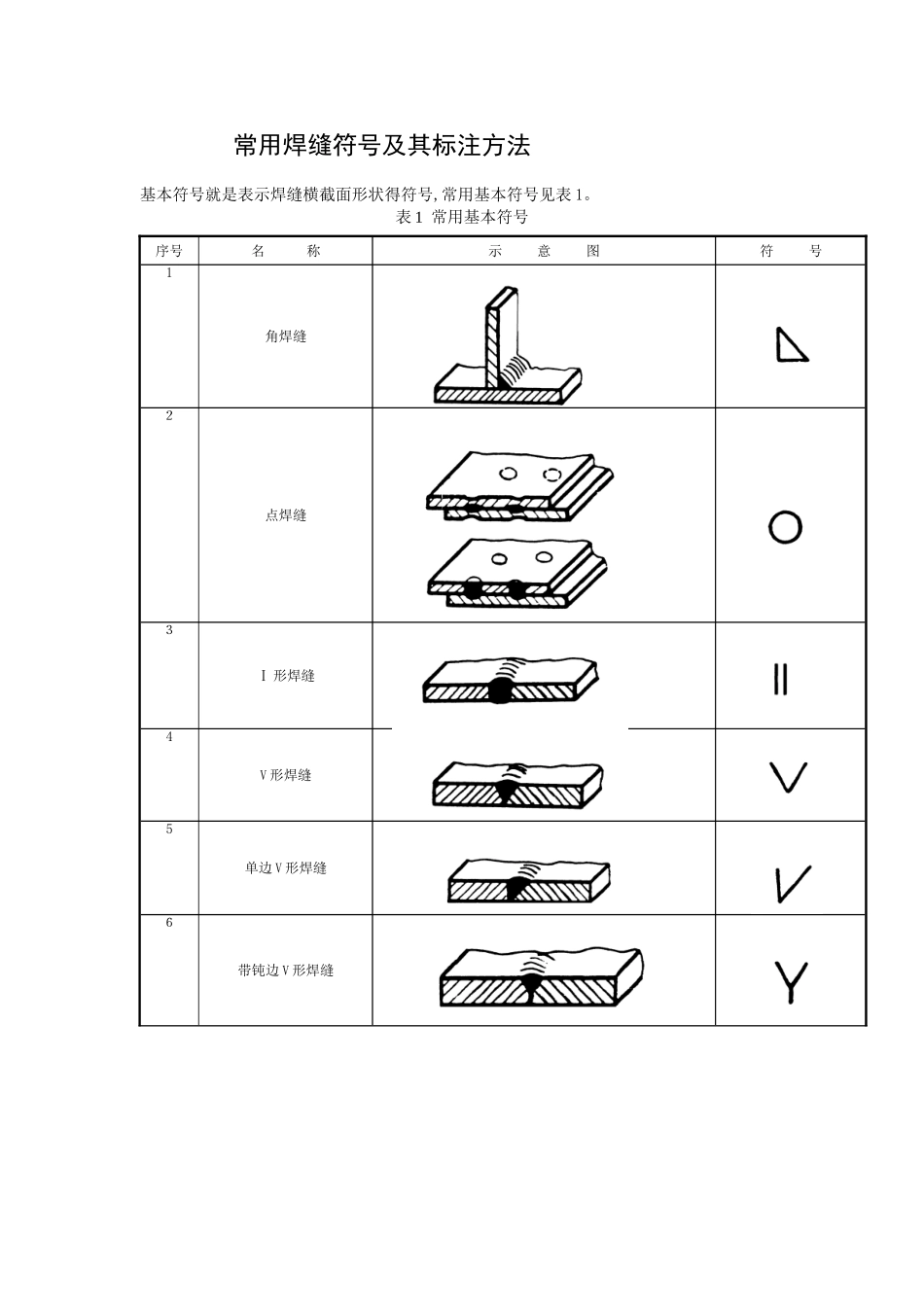

常用焊缝符号及其标注方法基本符号就是表示焊缝横截面形状得符号,常用基本符号见表 1。表 1 常用基本符号序号名 称示 意 图符 号1角焊缝２点焊缝３Ⅰ 形焊缝4V 形焊缝5单边 V 形焊缝６带钝边 V 形焊缝7缝焊缝表 1（完) 常用基本符号序号名 称示 意 图符 号8塞焊缝或槽焊缝９封底焊缝１ 0喇叭形焊缝11单边喇叭形焊缝４、1、2 在焊接标注时,焊缝得基本符号必须标注。4、1、3 对于需要开坡口得焊缝，当设计对坡口形状有特别要求时,则应在技术图样中画出焊缝坡口得断面图,并明确各项要求；设计对坡口形状无特别要求时,则技术图样中不做规定,应由工艺人员在工艺文件中予以明确。4、2 辅助符号４、２、１ 辅助符号就是表示焊缝表面形状特征得符号,见表 2。表２ 辅助符号序号名 称示 意 图符号标 注 示 例说 明1平面符号平面 V 形对接焊缝一般通过加工保证2凹面符号凹面角焊缝3凸面符号凸面 V 形对接焊缝4、２、2 对焊缝得表面无要求时,则不标注辅助符号。4、3 补充符号4、３、1 补充符号就是为了补充说明焊缝得某些特征而采纳得符号，见表３。4、3、２ 当焊缝具有表 3 所列特征时,则必须标注相应得补充符号。表３ 补充符号序号名 称示 意 图符号标 注 示 例说 明1带垫板符号 V 形对接焊缝，底面有垫板２三面焊缝符号 工件三面施角焊缝,焊接方法为手工电弧焊3周围焊缝符号沿工件周围施角焊缝4尾部符号(同上述三面焊缝符号)标注焊接方法及处数 N 等说明4、４ 尺寸符号４、4、１ 常用尺寸符号见表 4,表中各尺寸符号,在图样中应标出具体数值。表４ 焊缝尺寸符号序号名称 示意图符号标注示例说明１焊脚尺寸Ｋ角焊缝焊脚尺寸为 K２焊缝宽度焊缝厚度cSⅠ 形焊缝焊缝宽为 c焊缝厚为 S3熔核直径d塞焊缝熔核直径 d点焊缝焊点直径 d4焊缝间距e角焊缝焊脚尺寸为Ｋ焊缝长度为 l焊缝间距为 e焊缝段（点)数n5焊缝长度l6焊缝段(点）数ｎ７相同焊缝处数ｄ角焊缝焊脚尺寸为Ｋ相 同 焊 缝 处 数为 N4、4、2 确定焊缝位置得尺寸不在焊缝符号中给出,而就是将其标注在图样上。4.4.3塞焊缝、槽焊缝带有斜边时,应该标注孔底部得尺寸。5 焊接符号在图样上得表示及其标注完整得焊接标注除了上述基本符号、辅助符号、补充符号、尺寸符号及数据以外,还包括指引线及必要得说明。5、1 指引线指引线一般由带有箭头得指引线(箭头线）与两条基准线(一条为细实线,另一条为虚线)组成,两条基准线间隔为２ b（...
