幕墙工程施工测量方案

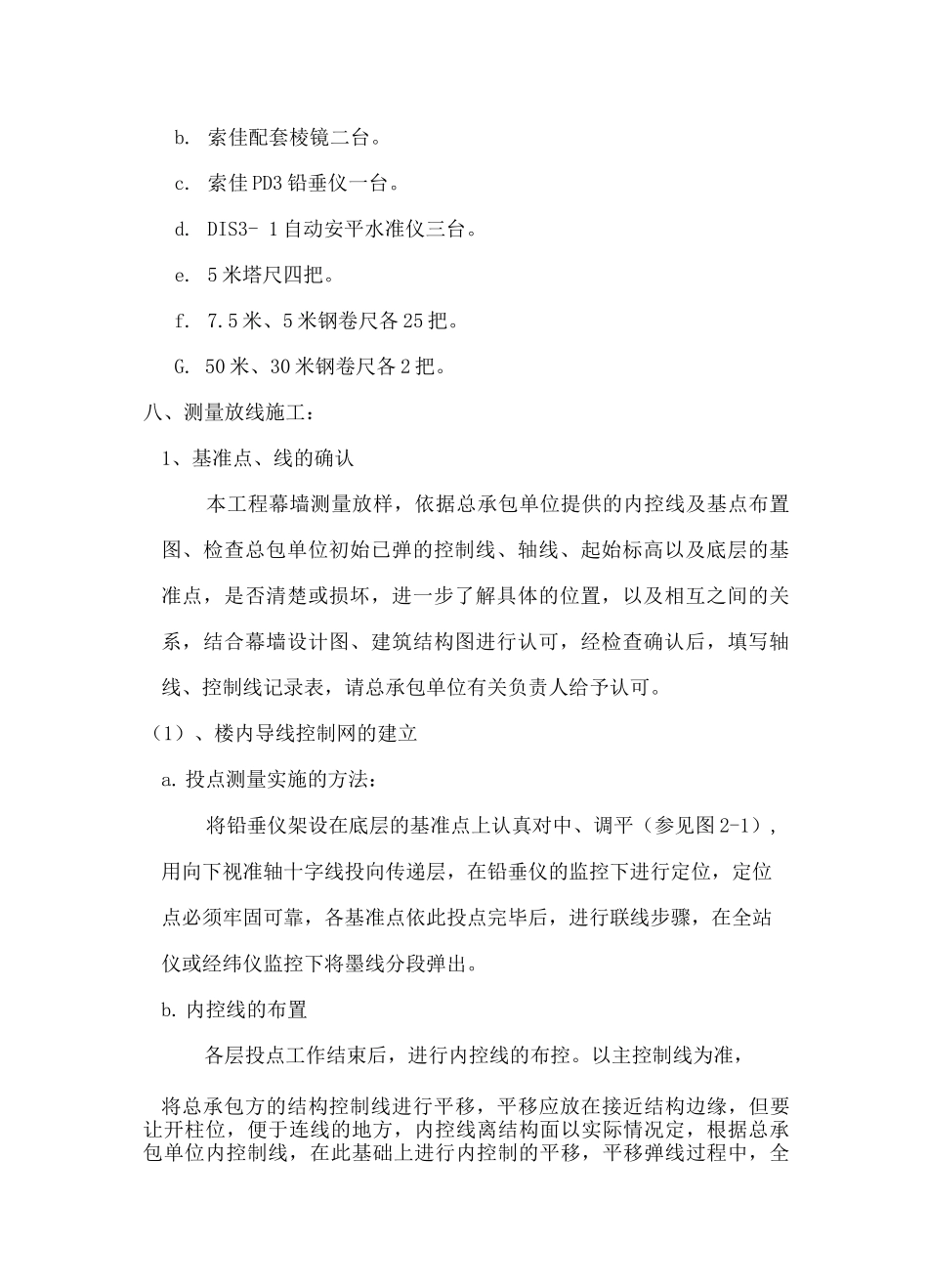

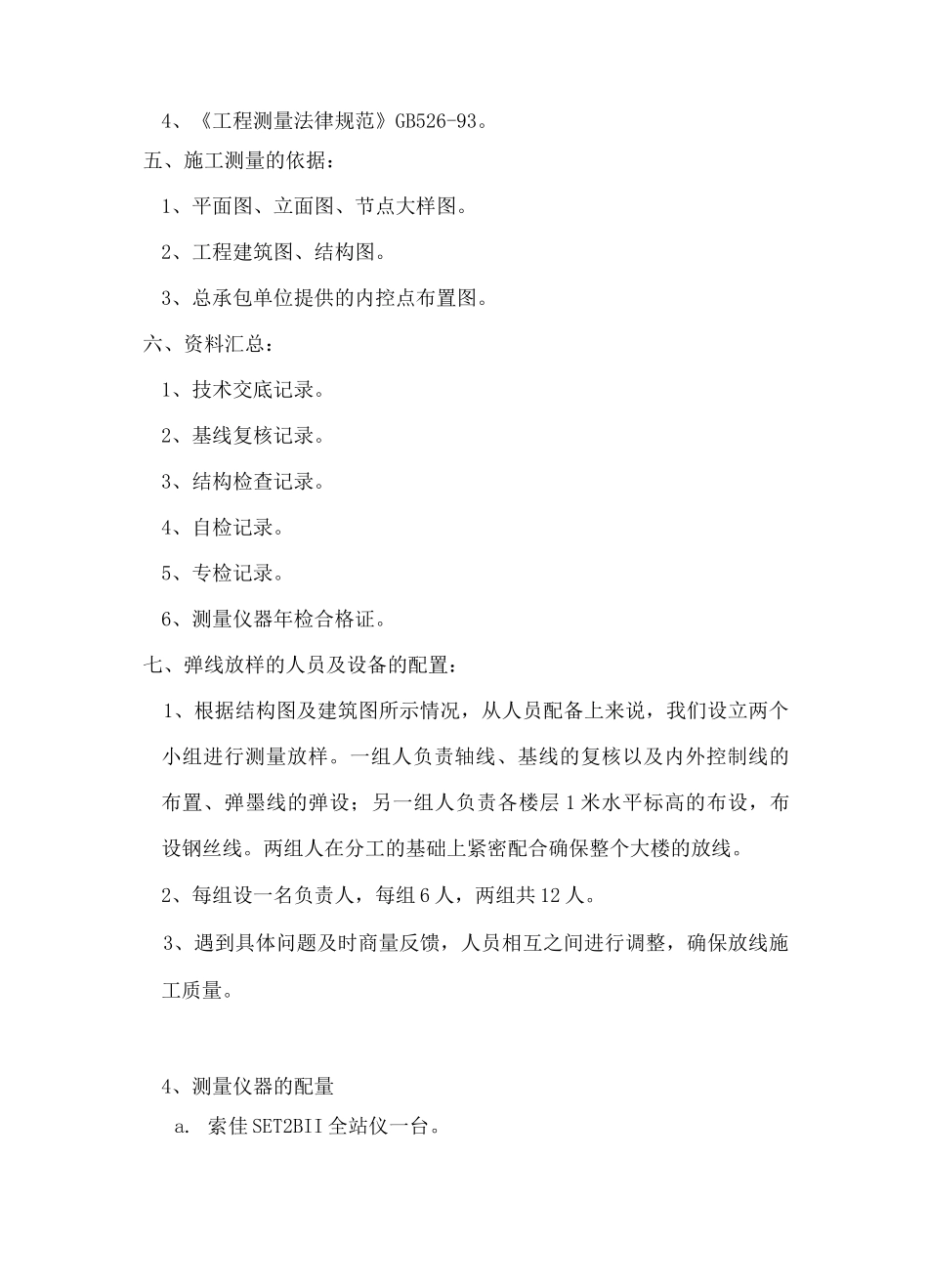

施工测量方案一、准备工作：1、熟悉图纸和有关资料。2、掌握质量标准、熟练使用仪器。3、检查测量仪器是否有年检合格证。4、初拟弹线方案（进行会议讨论）。5、总承包方基线、控制线、设置的情况。6、请总承包方提供控制线图。7、清理出总承包方原弹各种基线。二、进行技术交底和安全交底：1、由设计人员、项目工程师对施工图进行交底。2、施工过程中安全交底。3、项目部有关人员参加。三、测量、放样施工的内容：1、基线、轴线复核。2、水平标高的布置。3、放内、外控制线。4、弹分格线。5、垂直钢线的布置。6、结构的检查。四、质量标准：1、《玻璃幕墙工程技术法律规范》JGJ120-23。2、《建筑幕墙工程技术法律规范》DBJ-56-96。4、《工程测量法律规范》GB526-93。五、施工测量的依据：1、平面图、立面图、节点大样图。2、工程建筑图、结构图。3、总承包单位提供的内控点布置图。六、资料汇总：1、技术交底记录。2、基线复核记录。3、结构检查记录。4、自检记录。5、专检记录。6、测量仪器年检合格证。七、弹线放样的人员及设备的配置：1、根据结构图及建筑图所示情况，从人员配备上来说，我们设立两个小组进行测量放样。一组人负责轴线、基线的复核以及内外控制线的布置、弹墨线的弹设；另一组人负责各楼层 1 米水平标高的布设，布设钢丝线。两组人在分工的基础上紧密配合确保整个大楼的放线。2、每组设一名负责人，每组 6 人，两组共 12 人。3、遇到具体问题及时商量反馈，人员相互之间进行调整，确保放线施工质量。4、测量仪器的配量a. 索佳 SET2BII 全站仪一台。b. 索佳配套棱镜二台。c. 索佳 PD3 铅垂仪一台。d. DIS3- 1 自动安平水准仪三台。e. 5 米塔尺四把。f. 7.5 米、5 米钢卷尺各 25 把。G. 50 米、30 米钢卷尺各 2 把。八、测量放线施工：1、基准点、线的确认本工程幕墙测量放样，依据总承包单位提供的内控线及基点布置图、检查总包单位初始已弹的控制线、轴线、起始标高以及底层的基准点，是否清楚或损坏，进一步了解具体的位置，以及相互之间的关系，结合幕墙设计图、建筑结构图进行认可，经检查确认后，填写轴线、控制线记录表，请总承包单位有关负责人给予认可。（1）、楼内导线控制网的建立a. 投点测量实施的方法：将铅垂仪架设在底层的基准点上认真对中、调平（参见图 2-1）,用向下视准轴十字线投向传递层，在铅垂仪的监控下进行定位，定位点必须牢固可靠，各基准点依此投点完毕后，进行联线步...
