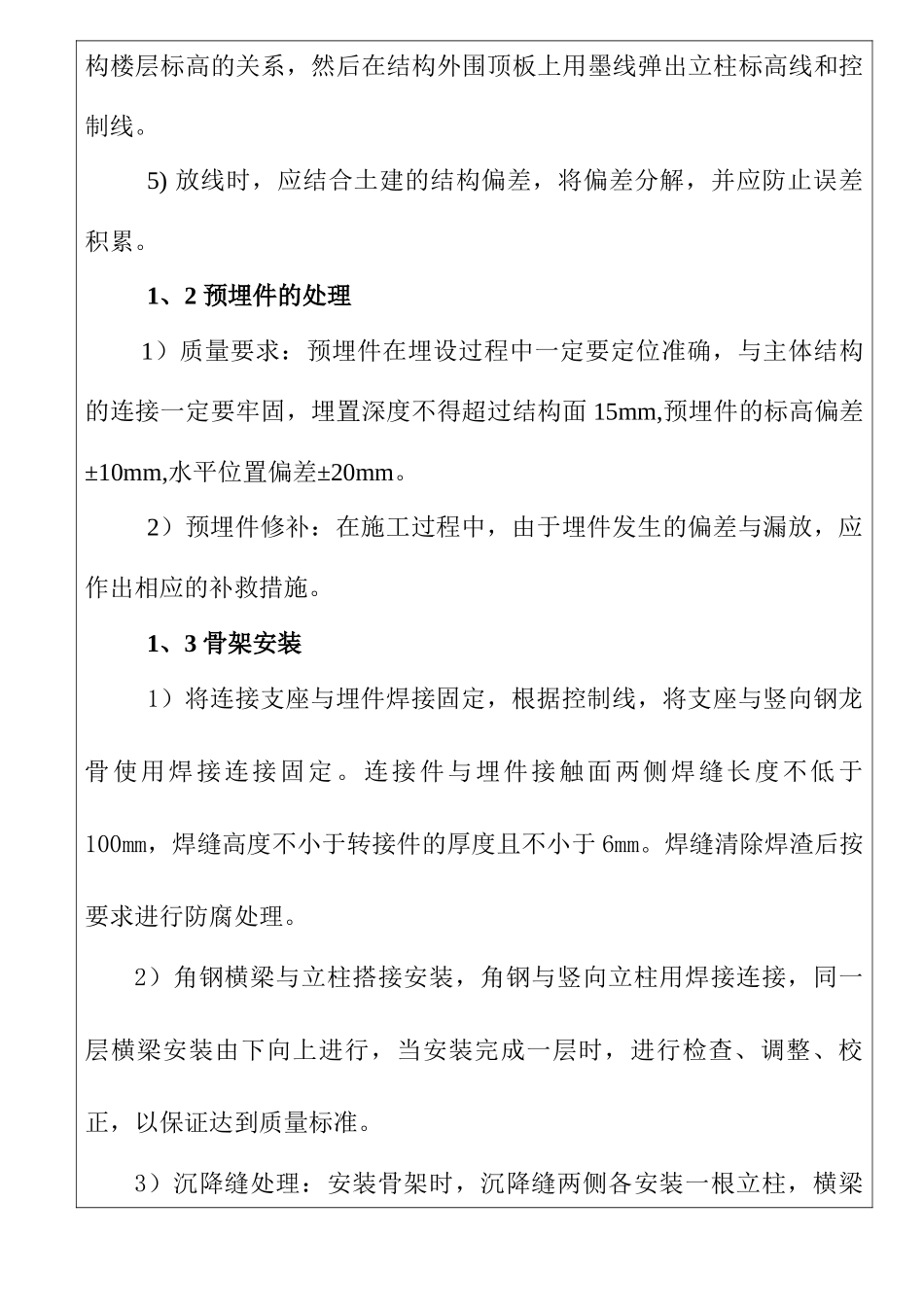

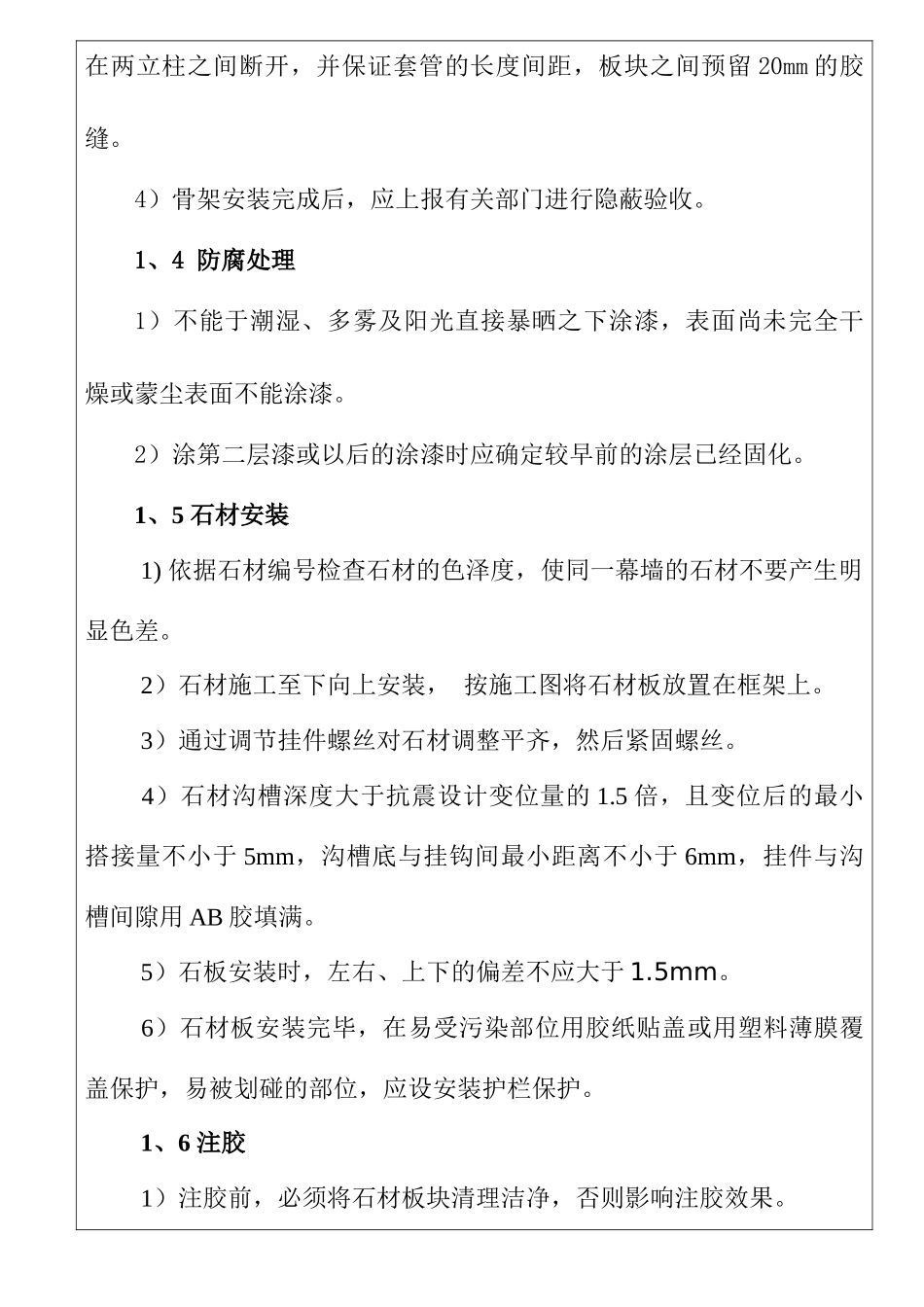

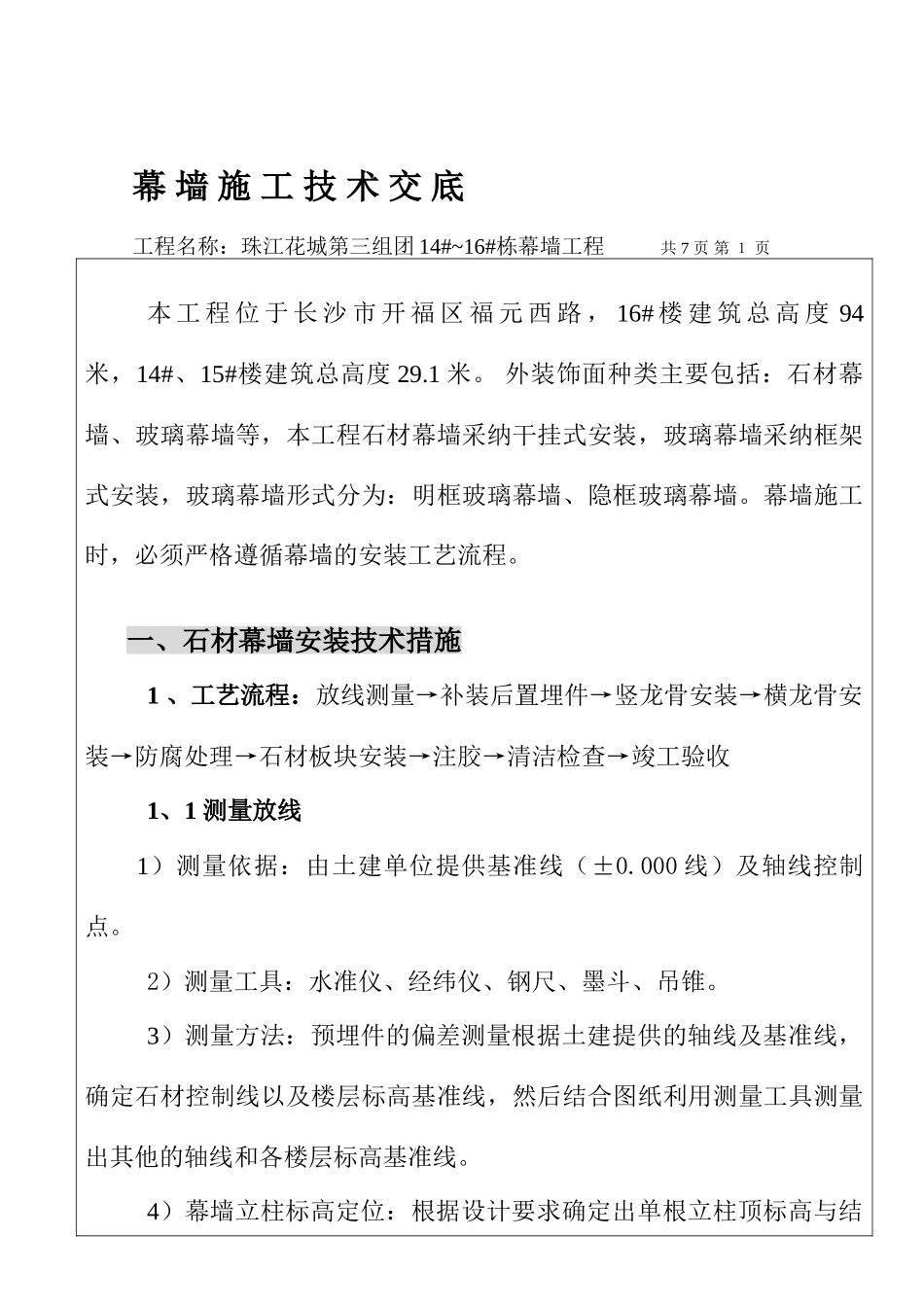

幕 墙 施 工 技 术 交 底工程名称：珠江花城第三组团 14#~16#栋幕墙工程 共 7 页 第 １ 页本 工 程 位 于 长 沙 市 开 福 区 福 元 西 路 ， 16# 楼 建 筑 总 高 度 94米，14#、15#楼建筑总高度 29.1 米。 外装饰面种类主要包括：石材幕墙、玻璃幕墙等，本工程石材幕墙采纳干挂式安装，玻璃幕墙采纳框架式安装，玻璃幕墙形式分为：明框玻璃幕墙、隐框玻璃幕墙。幕墙施工时，必须严格遵循幕墙的安装工艺流程。 一、石材幕墙安装技术措施1 、工艺流程：放线测量→补装后置埋件→竖龙骨安装→横龙骨安装→防腐处理→石材板块安装→注胶→清洁检查→竣工验收1、1 测量放线 1）测量依据：由土建单位提供基准线（±0.000 线）及轴线控制点。 2）测量工具：水准仪、经纬仪、钢尺、墨斗、吊锥。3）测量方法：预埋件的偏差测量根据土建提供的轴线及基准线，确定石材控制线以及楼层标高基准线，然后结合图纸利用测量工具测量出其他的轴线和各楼层标高基准线。4）幕墙立柱标高定位：根据设计要求确定出单根立柱顶标高与结构楼层标高的关系，然后在结构外围顶板上用墨线弹出立柱标高线和控制线。5) 放线时，应结合土建的结构偏差，将偏差分解，并应防止误差积累。1、2 预埋件的处理 1）质量要求：预埋件在埋设过程中一定要定位准确，与主体结构的连接一定要牢固，埋置深度不得超过结构面 15mm,预埋件的标高偏差±10mm,水平位置偏差±20mm。2）预埋件修补：在施工过程中，由于埋件发生的偏差与漏放，应作出相应的补救措施。 1、3 骨架安装1）将连接支座与埋件焊接固定，根据控制线，将支座与竖向钢龙骨使用焊接连接固定。连接件与埋件接触面两侧焊缝长度不低于100mm，焊缝高度不小于转接件的厚度且不小于 6mm。焊缝清除焊渣后按要求进行防腐处理。2）角钢横梁与立柱搭接安装，角钢与竖向立柱用焊接连接，同一层横梁安装由下向上进行，当安装完成一层时，进行检查、调整、校正，以保证达到质量标准。3）沉降缝处理：安装骨架时，沉降缝两侧各安装一根立柱，横梁在两立柱之间断开，并保证套管的长度间距，板块之间预留 20mm 的胶缝。 4）骨架安装完成后，应上报有关部门进行隐蔽验收。1、4 防腐处理1）不能于潮湿、多雾及阳光直接暴晒之下涂漆，表面尚未完全干燥或蒙尘表面不能涂漆。2）涂第二层漆或以后的涂漆时应确定较早前的涂层已经固化。1、5 石材安装 1) 依据石材编号检查石材的色泽度，使同一...
