幕墙节点注意

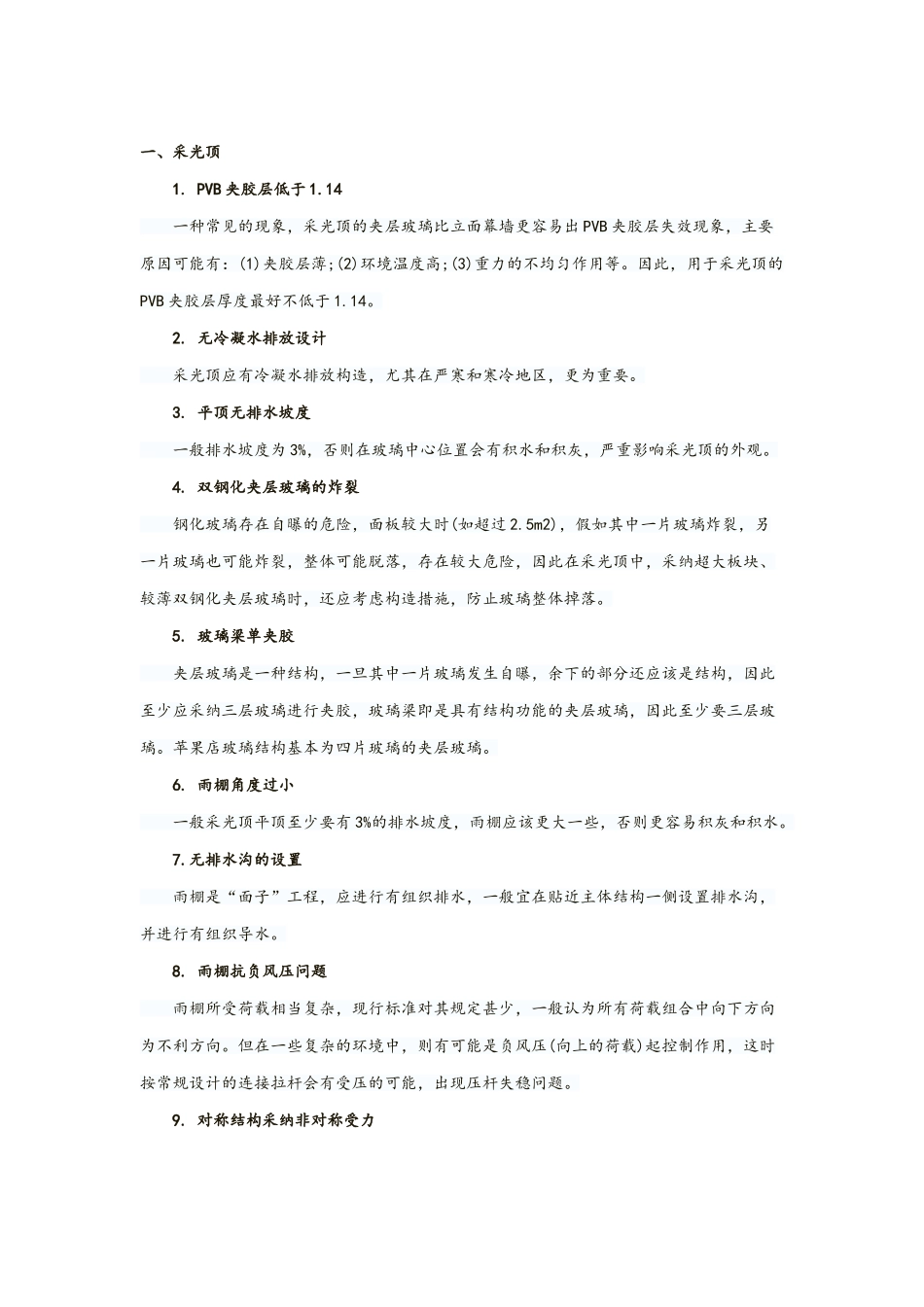

一、采光顶 1. PVB 夹胶层低于 1.14 一种常见的现象，采光顶的夹层玻璃比立面幕墙更容易出 PVB 夹胶层失效现象，主要原因可能有：(1)夹胶层薄;(2)环境温度高;(3)重力的不均匀作用等。因此，用于采光顶的PVB 夹胶层厚度最好不低于 1.14。 2. 无冷凝水排放设计 采光顶应有冷凝水排放构造，尤其在严寒和寒冷地区，更为重要。 3. 平顶无排水坡度 一般排水坡度为 3%，否则在玻璃中心位置会有积水和积灰，严重影响采光顶的外观。 4. 双钢化夹层玻璃的炸裂 钢化玻璃存在自曝的危险，面板较大时(如超过 2.5m2)，假如其中一片玻璃炸裂，另一片玻璃也可能炸裂，整体可能脱落，存在较大危险，因此在采光顶中，采纳超大板块、较薄双钢化夹层玻璃时，还应考虑构造措施，防止玻璃整体掉落。 5. 玻璃梁单夹胶 夹层玻璃是一种结构，一旦其中一片玻璃发生自曝，余下的部分还应该是结构，因此至少应采纳三层玻璃进行夹胶，玻璃梁即是具有结构功能的夹层玻璃，因此至少要三层玻璃。苹果店玻璃结构基本为四片玻璃的夹层玻璃。 6. 雨棚角度过小 一般采光顶平顶至少要有 3%的排水坡度，雨棚应该更大一些，否则更容易积灰和积水。 7.无排水沟的设置 雨棚是“面子”工程，应进行有组织排水，一般宜在贴近主体结构一侧设置排水沟，并进行有组织导水。 8. 雨棚抗负风压问题 雨棚所受荷载相当复杂，现行标准对其规定甚少，一般认为所有荷载组合中向下方向为不利方向。但在一些复杂的环境中，则有可能是负风压(向上的荷载)起控制作用，这时按常规设计的连接拉杆会有受压的可能，出现压杆失稳问题。 9. 对称结构采纳非对称受力 常见的“西瓜皮”结构是对称的结构，假如对其中一些杆件施加不完全对称的荷载，会使体系发生不对称的变形，出现密封胶撕裂现象，严重的情况导致采光顶漏水。 二、金属板与人造板材幕墙 1. 中间肋与边肋不生根 加劲肋应与面板可靠连结，金属平板中起支承边作用的中肋应与边肋或单层铝板的折边可靠连结。支承金属面板区格的中肋与其相交中肋的连结应满足传力要求。 金属板较薄，必要时应设置加强肋增加其刚度并保持板面平整。作为面板的支承边时，加强肋是面板区格的不动支座，所以应保证中肋与边肋、中肋与中肋的可靠连结，满足传力要求。一些工程中，中肋只考虑用作保证面板平整度，不作为面板支承边，此时，中肋只与面板连结，不与边肋或单层铝板的板边连结，中肋处于无支座的浮动状态，无法作为区格面板的支...
